AUSGABE 12/2020
BETRIEBSANLEITUNG

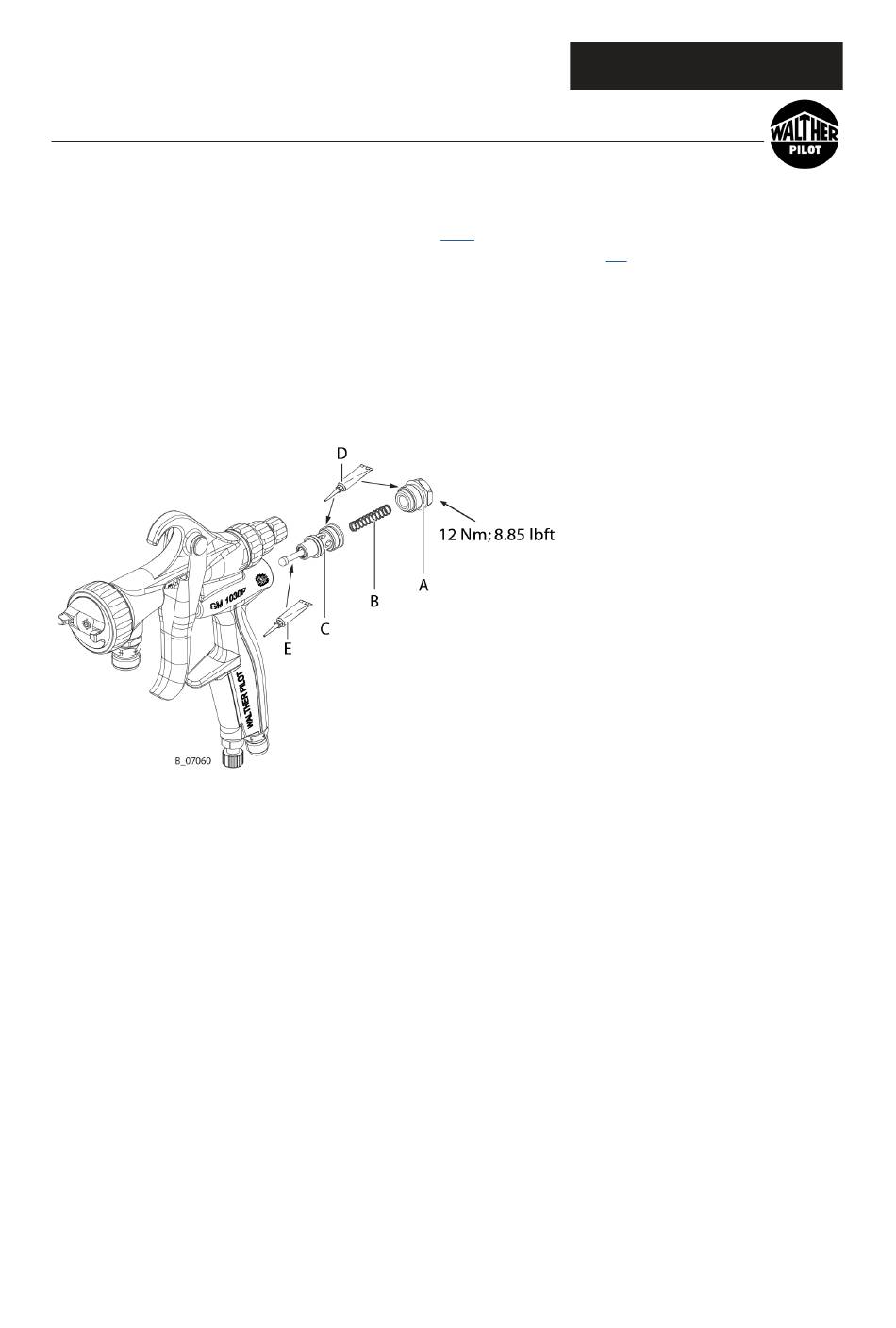

10.5 LUFTVENTIL WECHSELN

1. Spritzpistole spülen und reinigen gemäß Kapitel 8.1.3.
2. Materialdruckerzeuger und Spritzpistole druckentlasten gemäß Kapitel 7.4.
3. Verschlusskappe (A) mit Schraubenschlüssel Schlüsselweite 16 mm abschrauben.
4. Druckfeder (B) vorsichtig herausnehmen und Luftventil (C) mit
Innensechskantschlüssel Schlüsselweite 10 mm herausschrauben.
5. Luftventil (C) austauschen, mit Loctite® 542 (D) versehen und zusammen mit der
Druckfeder (B) wieder einsetzen und mit 6 Nm festziehen.
6. Verschlusskappe (A) mit Loctite® 542 (D) versehen und mit Schraubenschlüssel
Schlüsselweite 16 mm und einem Drehmoment von 12 Nm; 8.85 lbft wieder
festschrauben.
DOC2422131
PILOT GM 1030P
36
