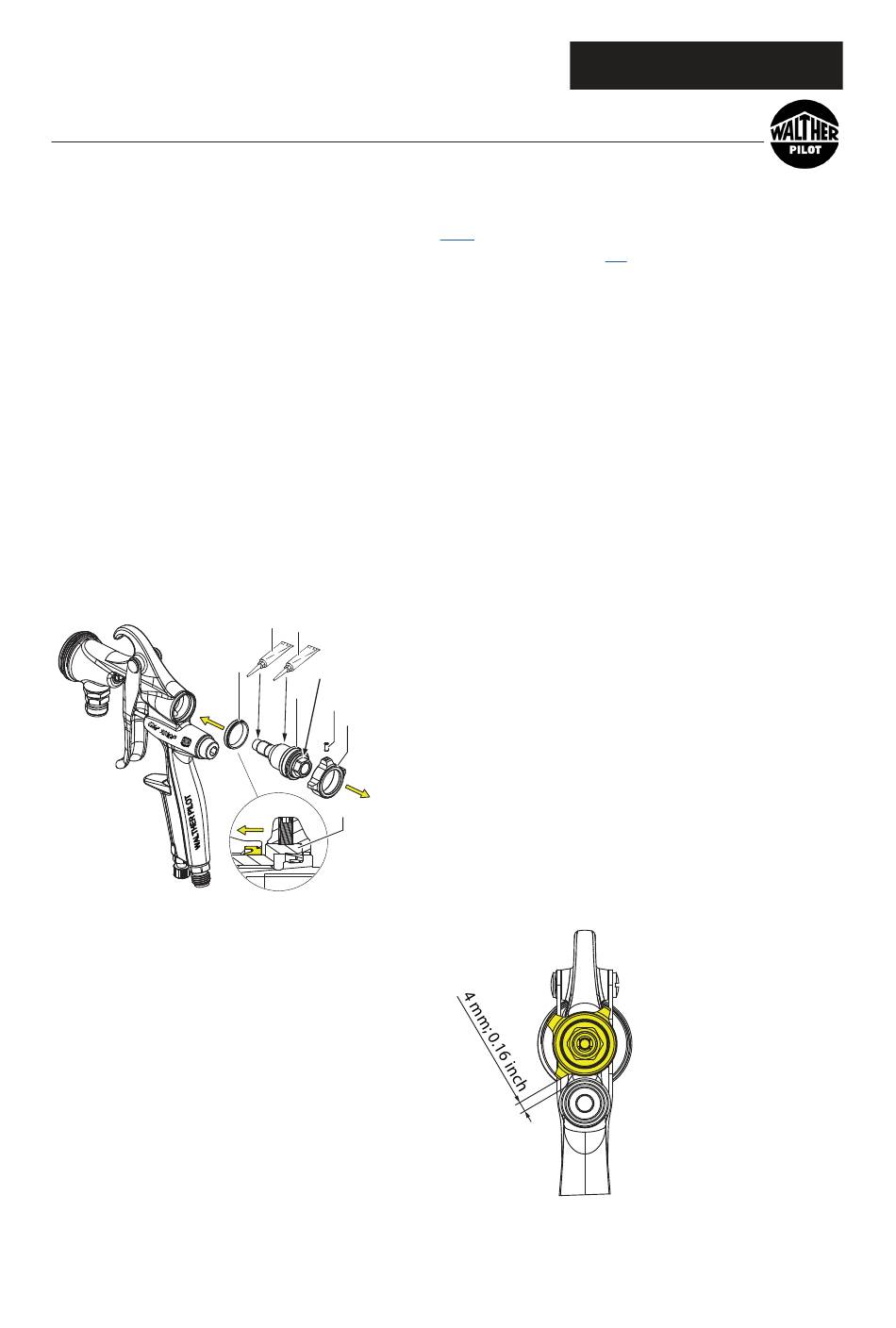

10.7 FORMLUFTREGULIERUNG 110 WECHSELN

1. Spritzpistole spülen und reinigen gemäß Kapitel 8.1.3.
2. Materialdruckerzeuger und Spritzpistole druckentlasten gemäß Kapitel 7.4.
Demontage:
1. Zuerst Gewindestift (C) mit Innensechskantschlüssel SW 1.5 herausschrauben und
Formluftregler Aufsatz (D) nach hinten abziehen.
2. Gewindehülse (B) mit Schraubenschlüssel SW 13 herausschrauben.
Falls sich beim herausschrauben der Luftverstellknopf (G) mit dem Pistolengehäuse
blockiert, diesen jeweils wieder zurückdrehen und Gewindehülse (B) ganz
herausschrauben.
3. Falls erforderlich Stangendichtung (A) mit einem kleinen Schraubendreher heraus
ziehen und anschließend durch neue ersetzen.
Montage:
1. Stangendichtung (A) vorsichtig in die dafür vorgesehene Ausspahrung an
der Pistole einsetzen. Unbedingt auf korrekte Einbaulage achten (siehe
Schnittdarstellung). Stangendichtung (A) am besten auf eine ebene Fläche legen
und Pistolenkörper ohne zu verkanten auf die Dichtung drücken.
2. Gewindehülse (B) mit Loctite® 542 (E) und Vaseline (F) versehen und mit
Schraubenschlüssel SW 13 und einem Drehmoment von 9 Nm anziehen.
B_07140
3. Formluftregler Aufsatz (D) in rechts
dargestellter Position bei komplett
offenem Formluftregler mittels
Gewindestift arretieren.
DOC2422131
E
F
A
9 Nm; 6.64 lbft
B
C
D
G
