EDIZIONE 12/2020
ISTRUZIONI D'USO
5

DESCRIZIONE

5.1

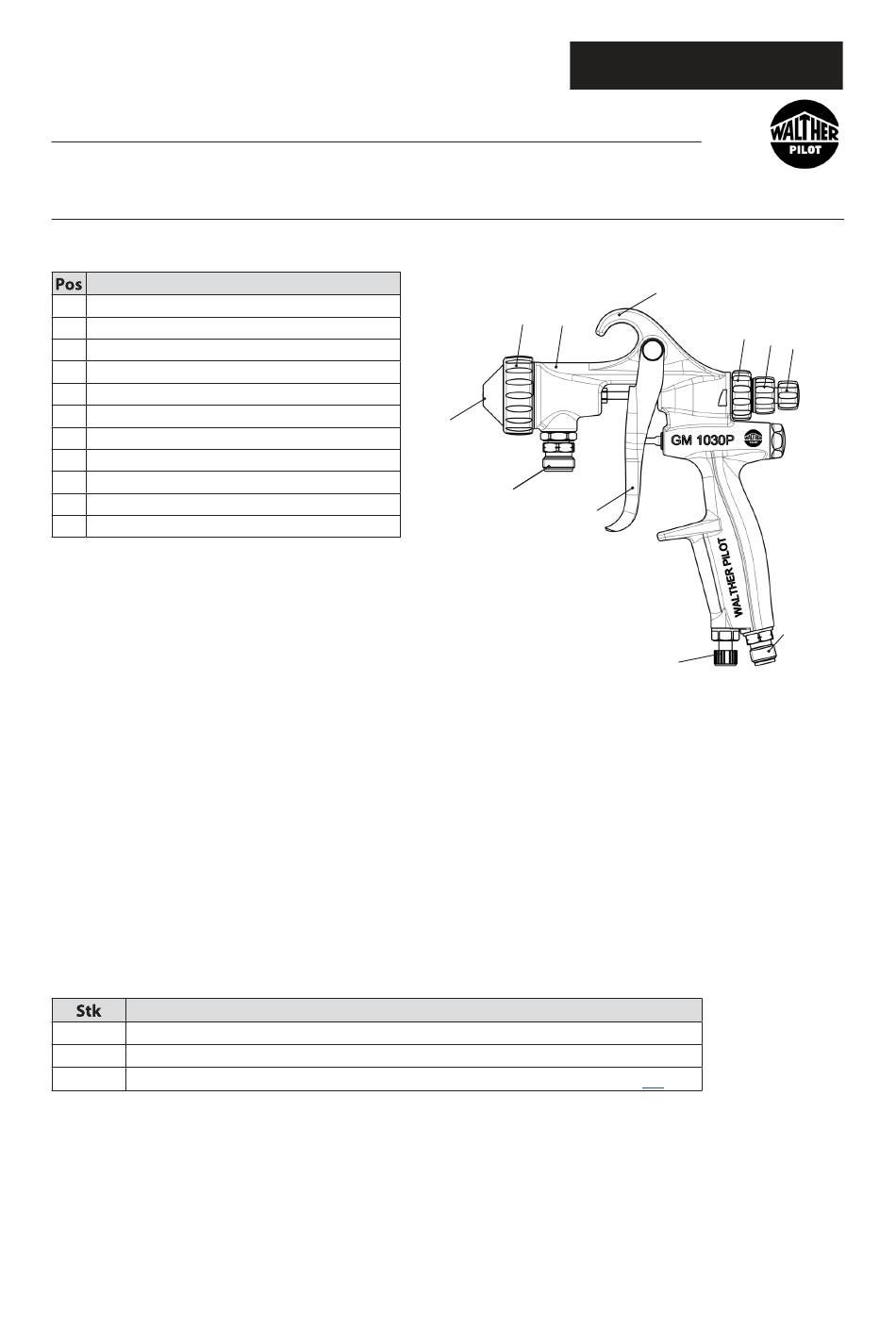

STRUTTURA

Denominazione
A Gancio
B Manopola corsa dell'ago
C Fissaggio manopola corsa dell'ago
D Manopola aria di formatura
E Raccordo dell'aria
F Regolazione dell'aria
G Grilletto
H Collegamento del prodotto
I Ugello / cappello dell'aria
J Dado cappello dell'aria
K Alloggiamento pistole di spruzzatura
5.2

FUNZIONAMENTO

Azionando il grilletto (G) viene innanzitutto abilitata l'aria di nebulizzazione e quindi
l'ago del prodotto viene retratto. Il prodotto di spruzzatura, attraverso l'ugello (I) arriva
sul prodotto da rivestire. La chiusura della pistola di spruzzatura avviene nella sequenza
inversa. La portata del prodotto dipende dal diametro dell'ugello (I) e dall'impostazione
della pressione nel recipiente in pressione o nel regolatore della pressione del prodotto.
Il regolatore dell'aria di formatura (D) adatta in modo ottimale la conformazione dello
schema di spruzzatura all'oggetto da rivestire. La quantità di prodotto viene impostata
ruotando la manopola corsa dell'ago (B) e tramite il fissaggio della manopola corsa dell'ago
(C) l'impostazione può essere fissata. L'alimentazione dell'aria viene regolata tramite il
dispositivo di regolazione dell'aria (F).
5.3

DOTAZIONE DI BASE

Denominazione
1 Dichiarazione di conformità CE
1 Istruzioni d'uso in tedesco
1 Istruzioni d'uso nella lingua nazionale corrispondente vedere Capitolo
In caso di modelli speciali valgono i dati riportati sulla bolla di consegna.
DOC2422655
K
J
I
I
H
G
TOPFINISH GM 1030P ADH TOPFINISH GM 1030P PILOT GM 1030P
A
J
K
H
G
B_06967
F
1.3
A
D
B
C
B
C
D
E
E
F
