ИЗДАНИЕ 12/2020

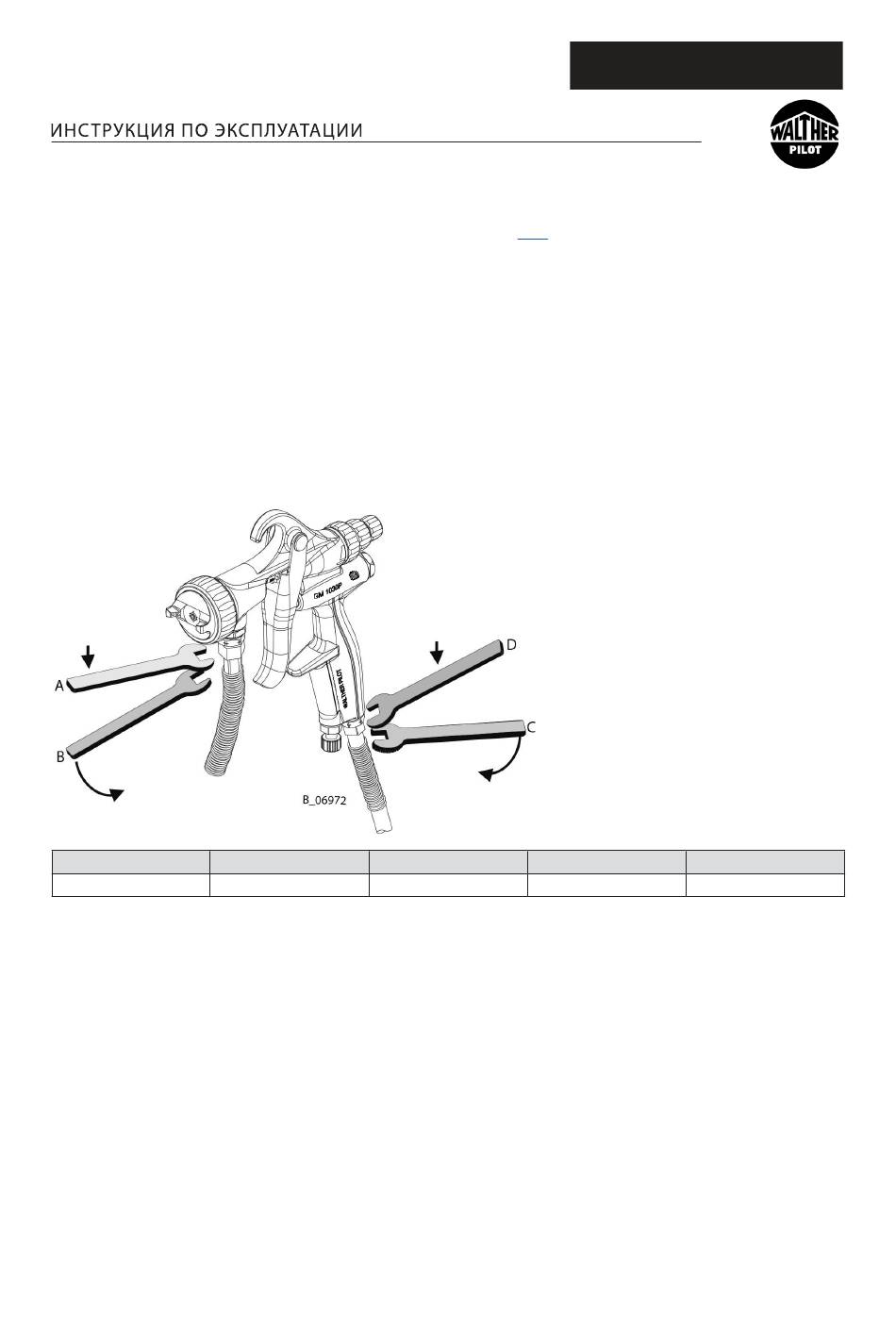

8.2.4 ЗАМЕНА ШЛАНГА ПОДАЧИ МАТЕРИАЛА И ВОЗДУШНОГО ШЛАНГА
1. Промойте и очистите пистолет-распылитель согласно разделу 8.1.3.
2. Произведите сброс давления в пистолете-распылителе и системе.
Шланг подачи материала
4. Установите гаечный ключ с шириной зева ключа А на верхнюю ширину зева ключа
на патрубке для подачи материала и удерживайте его от проворачивания.
5. Отвинтите гаечным ключом с раствором ключа В гайку шланга подачи материала.
Воздушный шланг
4. Установите гаечный ключ с раствором ключа D на раствор ключа элемента
подсоединения воздуховода и удерживайте от проворачивания.
5. Отвинтите гаечным ключом с раствором ключа C гайку воздушного шланга.
Монтаж:
6. Наверните шланг подачи материала и воздушный шланг вручную и затяните их с
помощью обоих гаечных ключей.
Удерживайте
Описание
Ширина зева ключа
DOC2422658
Удерживайте
Ключ A
16 мм; 0,62 inch
19 мм; 0,75 inch
Ключ B
Ключ C
17 мм; 0,67 inch
PILOT GM 1030P
Ключ D
14 мм; 0,55 inch
