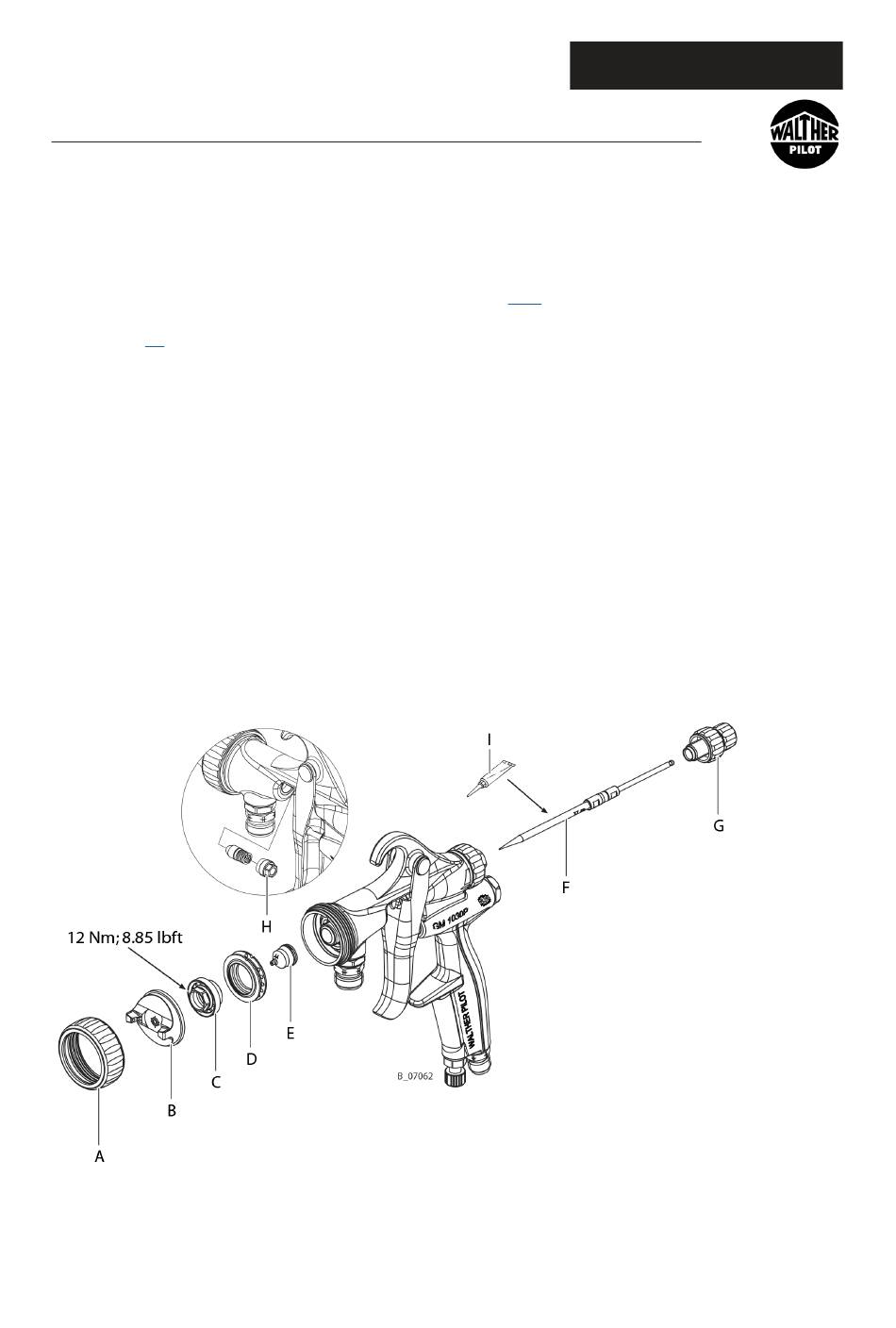

10.9 SOSTITUIRE L'UGELLO O L'AGO

Nota: Allentare e serrare l'ugello solo con grilletto tirato.
Smontaggio:
1. Lavare e pulire la pistola di spruzzatura ai sensi del Capitolo 8.1.3.
2. Depressurizzare il generatore di pressione del prodotto e la pistola di spruzzatura secondo il
Capitolo 7.4.
3. Svitare a mano l'ugello il regolatore corsa dell'ago (G).
4. Estrarre con cautela l'ago (F) all'indietro (se necessario, allentare leggermente la bussola
di serraggio (H) della guarnizione dell'ago).
5. Togliere il dado cappello dell'aria (A) e il cappello dell'aria (B).
6. Svitare il dado dell'ugello (C) con con una chiave per dadi con apertura da 13, rimuovere
l'anello di comando dell'aria (D) e l'ugello (E).
7. Lavare le parti con detergente sciogliendo tutti i residui di pittura.
Montaggio:
1. Inserire l'ugello (E) nel dado dell'ugello (C) e inserire l'anello di comando dell'aria (D)
nella pistola di spruzzatura. Serrare il dado dell'ugello (C) con con una chiave per
dadi con apertura da 13 e coppia da 12 Nm; 8,85 lbft.
2. Inserire il cappello dell'aria (B) e serrare a fondo manualmente il dado cappello
dell'aria (A).
3. Applicare vaselina (I) all'ago (F). Allentare la bussola di serraggio (H) della guarnizione
dell'ago e inserire l'ago (F) con cautela.
4. Avvitare manualmente il regolatore corsa dell'ago (G) e riserrare saldamente la bussola
di serraggio (H).
