ИЗДАНИЕ 12/2020

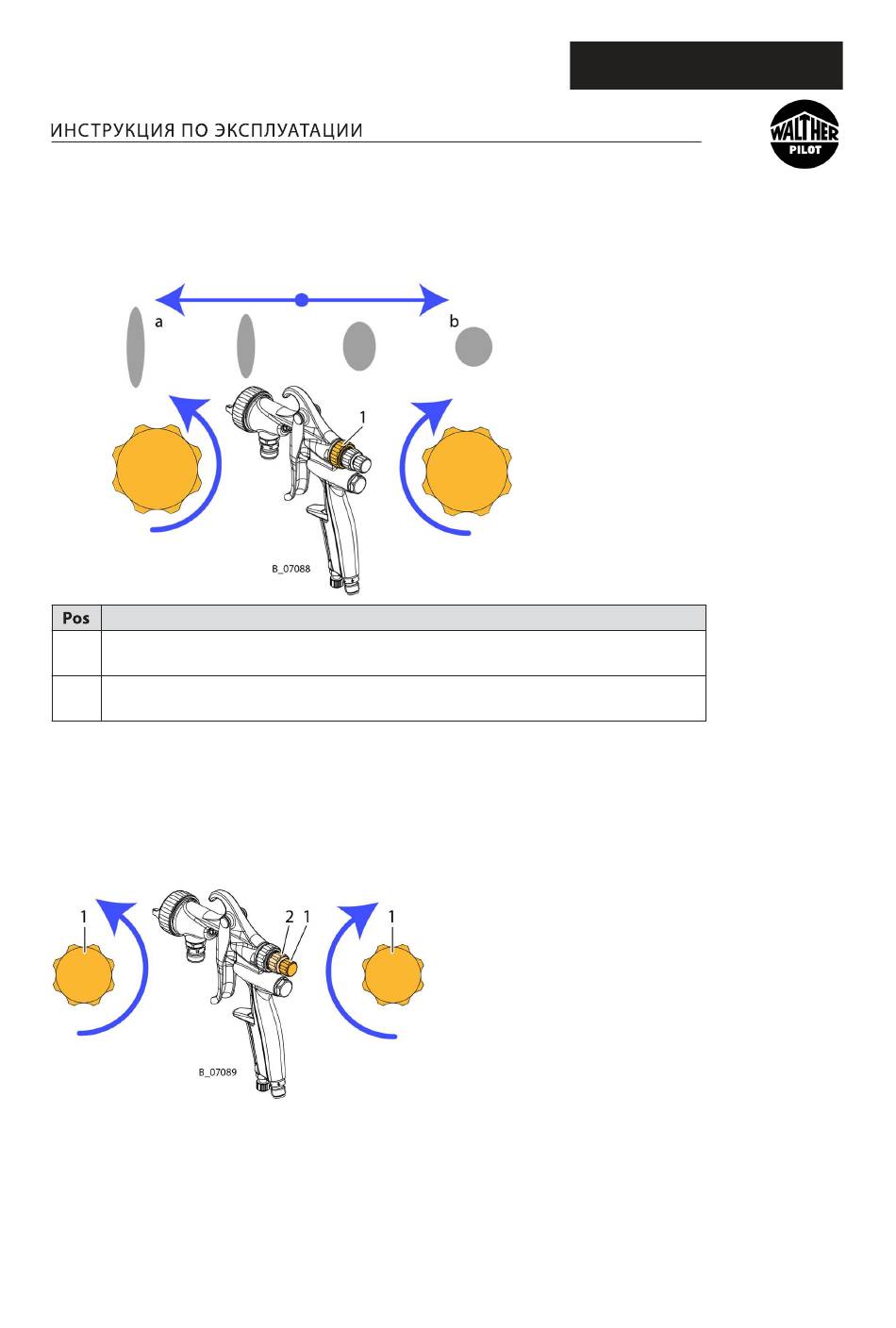

7.3.1 КОРРЕКЦИЯ ФАКЕЛА РАСПЫЛА
Регулятор подачи формирующего воздуха (1) позволяет подобрать форму факела распыла,
оптимальную для обрабатываемого объекта. На рисунке показано влияние регулятора подачи
формирующего воздуха (1) на факел распыла.
Открытие регулятора подачи
формирующего воздуха
Описание
а При повороте регулятора подачи формирующего воздуха (1) против часовой стрелки
факел распыла становится широким и близким к овальной форме.
b При повороте регулятора подачи формирующего воздуха (1) по часовой стрелке
факел распыла становится узким и близким к круглой форме.
7.3.2 НАСТРОЙКА РАСХОДА МАТЕРИАЛА
Расход материала регулируется с помощью вкручивания или выкручивания регулятора хода
иглы (1). Расход материала увеличивается при повороте регулятора против часовой стрелки
и снижается при его повороте по часовой стрелке. При достижении необходимого расхода
материала регулятор хода иглы (1) можно закрепить фиксатором (2) во избежание смещения.
Указание: необходимый расход материала определяется в первую очередь путем подбора
соответствующей форсунки. Регулятор хода иглы (1) служит для точной юстировки.
Больше материала
DOC2422658
Закрытие регулятора подачи
формирующего воздуха
Меньше материала
PILOT GM 1030P
25
