AUSGABE 12/2020
BETRIEBSANLEITUNG
6.3

MONTAGEBEDINGUNGEN

Die Lufttemperatur am Montageort muss in einem Temperaturbereich zwischen 5 °C und
40 °C; 41 °F und 104 °F liegen.
Die relative Luftfeuchtigkeit am Montageort muss zwischen 10 und 95% (ohne Betauung)
liegen.
6.4

AUFSTELLEN UND ANSCHLIESSEN

Die Handspritzpistole PILOT GM 1030P muss mit verschiedenen Komponenten zu einem
Spritzsystem ergänzt werden. Das im Bild dargestellte System ist nur ein Beispiel für ein
Spritzsystem. Ihr WALTHER Spritz- und Lackiersysteme Händler berät Sie gerne bei der
Zusammenstellung einer auf Ihre Anwendung zugeschnittenen, individuellen Systemlösung.
Bevor Sie mit der Inbetriebnahme beginnen, müssen Sie sich auch mit den Betriebsanleitungen
und Sicherheitsbestimmungen aller zusätzlich benötigten Systemkomponenten bekannt
gemacht haben.

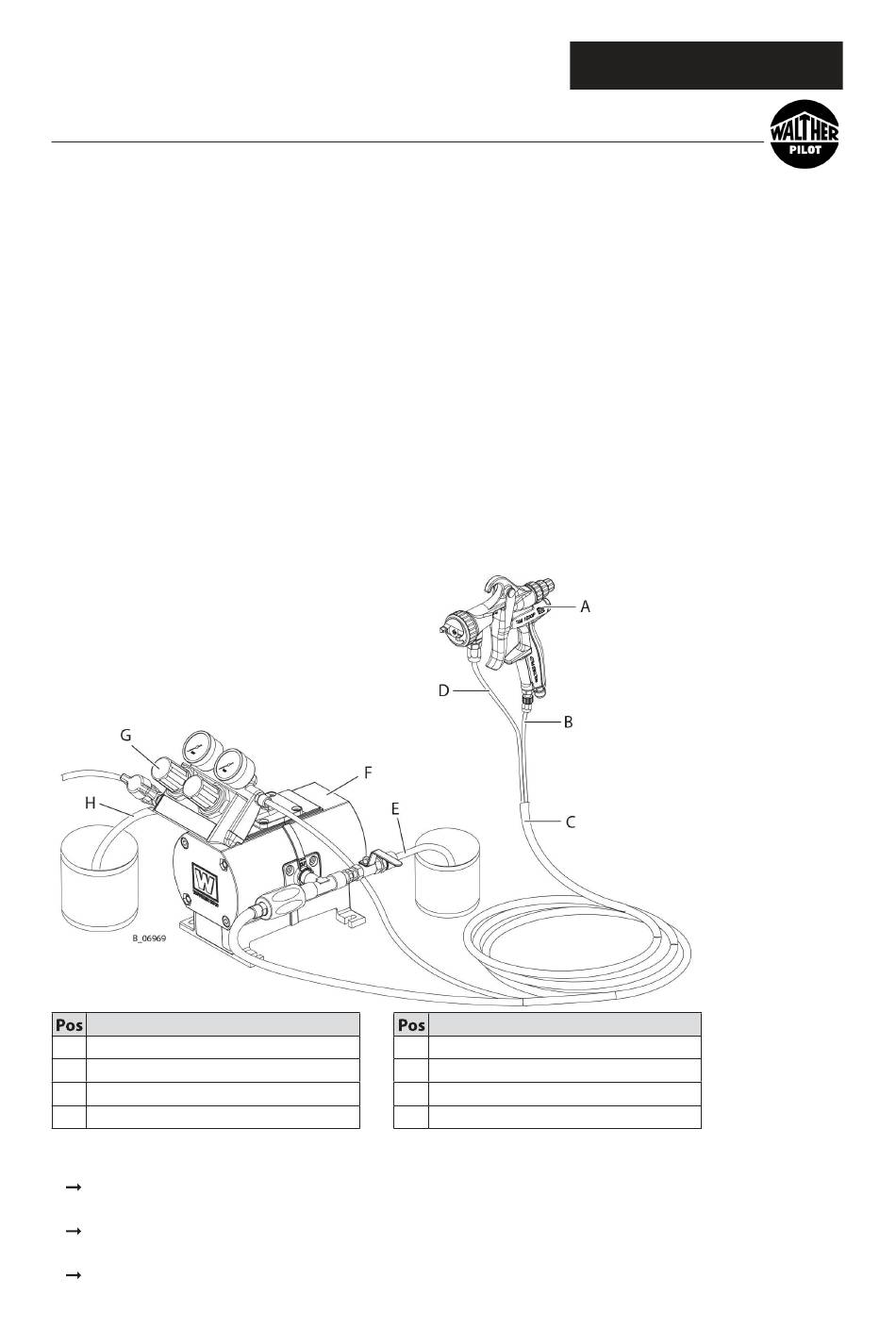

6.4.1 TYPISCHES SPRITZSYSTEM
Benennung
A Spritzpistole
B Luftschlauch, elektrisch leitfähig
C Schutzschlauch
D Materialschlauch
6.4.2 BELÜFTUNG DER SPRITZKABINE
Gerät in einer für die Arbeitsstoffe zugelassenen Spritzkabine betreiben.
- oder -
Gerät an einer entsprechenden Spritzwand mit eingeschalteter Belüftung
(Absaugung) betreiben.
Nationale und örtliche Vorschriften zur Abluftgeschwindigkeit beachten.
DOC2422131
Benennung
E Rücklauf
F Materialpumpe
G Druckregler
H Ansaugsystem
PILOT GM 1030P
20
