OPTIMA
FULL DIAGNOSTIC
1-6
1
6
10
3
7
11
4
9
1-7
2
1-8
16
2
10
8
5
3
1
Sicherheit u. Funktion
Nur Felgenkontrolle: Wenn man nur die Felge auf der
Maschine aufspannt, erfasst der Laserscanner im
OPTIMA-Modus, dass kein Reifen vorhanden ist. Unter
dieser Bedingung analysiert der hintere Laser die
Unrundheit des Wulstsitzes der Felge und schlägt dann
vor, automatisch mit dem Matching fortzufahren.
OPTIMA FULL DIAGNOSTIC-Modus

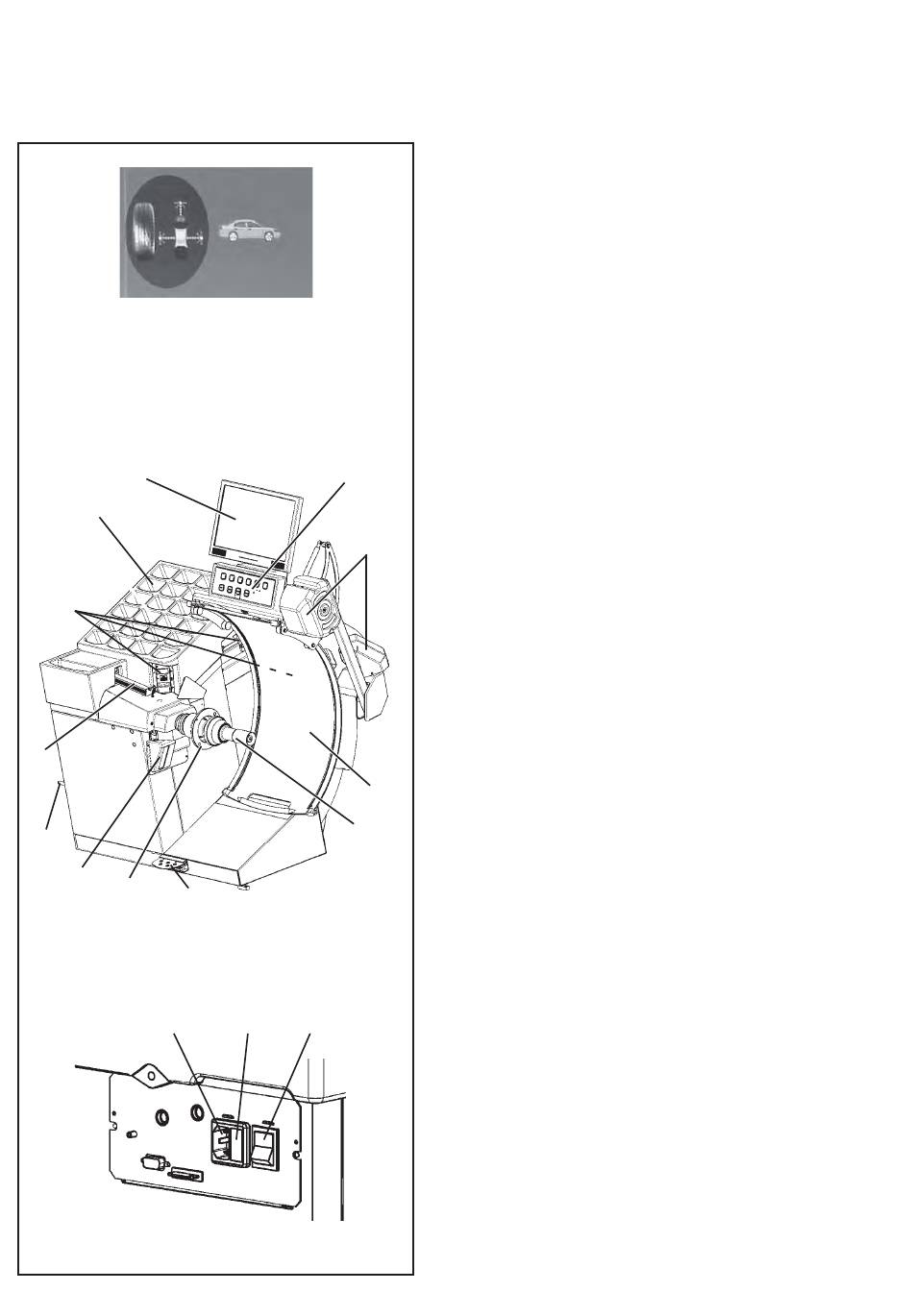

Mit dieser Betriebsart, die durch das in der Abbildung 1-
6 gezeigte Symbol dargestellt wird, führt die
Auswuchtmaschine zusätzlich zu den Funktionen des
OPTIMA-Modus auch die Diagnose des Reifens durch.
Eine dreidimensionale Rekonstruktion des Rads am
Bildschirm und die Verwendung von Kennfarben
ermöglichen es, Aspekte wie die Gleichförmigkeit und
Abnutzung des Profils und das Vorhandensein möglicher
Defekte am Rad zu bemerken.
1.4
1.4
Layout
Layout
Figura 1-7
Figura 1-7
Bezeichnung der Funktionsteile des Geräts:
Bezeichnung der Funktionsteile des Geräts:
1. Display
1. Display
Siehe Kapitel 4.1.
Siehe Kapitel 4.1.
2. Eingabefeld
2. Eingabefeld
Siehe Kapitel 4.2.
Siehe Kapitel 4.2.
3. Innerer Messarm
3. Innerer Messarm (geodata)
4. Flansch
4. Flansch
5. Flanschwelle und Spannmutter
5. Flanschwelle und Spannmutter
6. Gewichtefächer
6. Gewichtefächer
7. Aufbewahrungsbereiche für Konen oder Spannteile
7. Aufbewahrungsbereiche für Konen oder Spannteile
8. Radschutz
8. Radschutz
9. Bremspedal und Aktivierung der Power Clamp
9. Bremspedal und Aktivierung der Power Clamp
10.Kamera (5 Erfassungskameras)
10.Kamera (5 Erfassungskameras)
11. Laserzeiger
11. Laserzeiger
Figura 1-8
Figura 1-8
1. Netzschalter (AN/AUS)
1. Netzschalter (AN/AUS)
2. Netzanschluss
2. Netzanschluss
3. Netzsicherung
3. Netzsicherung
geodyna OPTIMA II
7.11
