Rad aufspannen
6.
Rad aufspannen
Bild 6-1 A

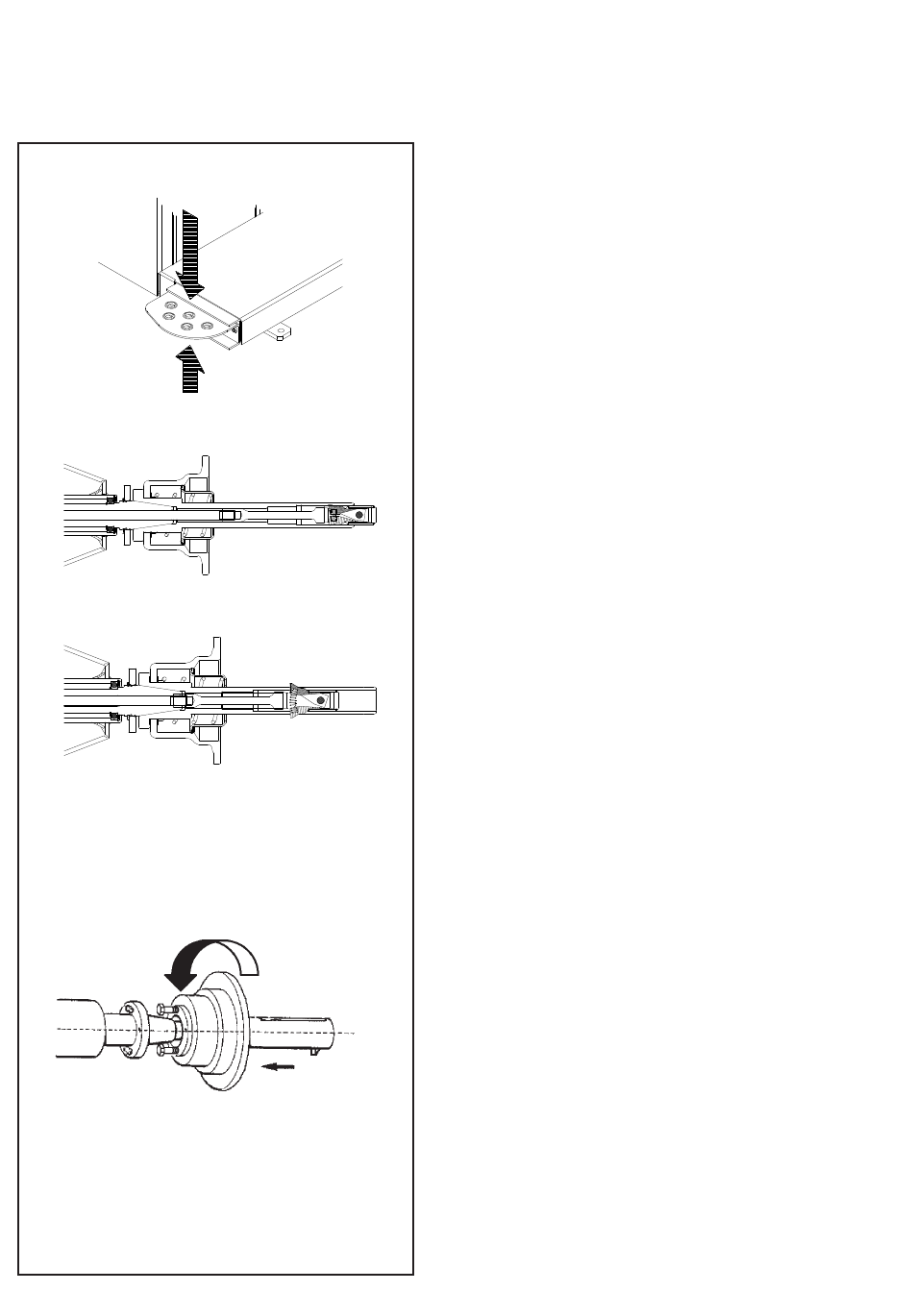

Das Pedal zum Feststellen der Hauptwelle hat eine
doppelte Funktion:
PEDAL NACH UNTEN:
Die Winkelstellung der Welle ist blockiert, wenn das Pedal
gedrückt ist. Diese Feststellbremse ist nur eine
Positionierhilfe und darf nicht zum Abbremsen der
Hauptwelle benutzt werden.
ANGEHOBEN:
POWER CLAMP Spannvorrichtung
Außerdem hat das Pedal die Funktion der Steuerung der
POWER CLAMP Vorrichtung zum Aufspannen des Rads
auf die Auswuchtmaschine.
Abb. 6-1 B
Power Clamp Vorrichtung mit ganz geöffneten
Backen.
Abb. 6-1 C
Power Clamp Vorrichtung mit ganz geschlossenen
Backen.
Durch eine Änderung der Funktionsweise ist es möglich,
die Betätigungsrichtung des Pedals umzukehren.
6.1
Montage der Spannvorrichtung
Power Clamp
Abbildung 6-2
Hinweis :
Wenn die Maschine wieder auf die Spannvorrichtung
Power Clamp zurückgebaut wird, die Funktionsweise
C22 auf Zustand "On" zurücksetzen: „Entspannen der
Spannvorrichtung Power Clamp sperren".
Spannklauen in Stellung entspannt fahren.
Konusmutter abschrauben und aufbewahren.
Aufgesteckte Sonderspannmittel, falls verwendet, vom
Hauptwellenkonus abnehmen.
Grundaufnahme Power clamp aufstecken, bis zum
Gewindeende auf die Zugstange aufschrauben und
dann eine Vierteldrehung wieder lösen.
Grundaufnahme Power clamp von Hand auf den
Konusschieben und dabei die Schraubenköpfe durch
die Bajonettscheibe stecken.
Grundaufnahme Power clamp verdrehen bis das
Schraubengewinde in der Bajonettscheibe anliegt.
Spannhülse mit dem Andrucktopf aufschieben und
spannen.
Schrauben gleichmäßig mit einem Gabelschlüssel SW
13 anziehen.
geodyna OPTIMA II
Blockieren der Drehung
