Betrieb - AUTOMATISCHE
"OPTIMA FULL DIAGNOSTIC"
7.11.1.2
Menü "3D PLOT"

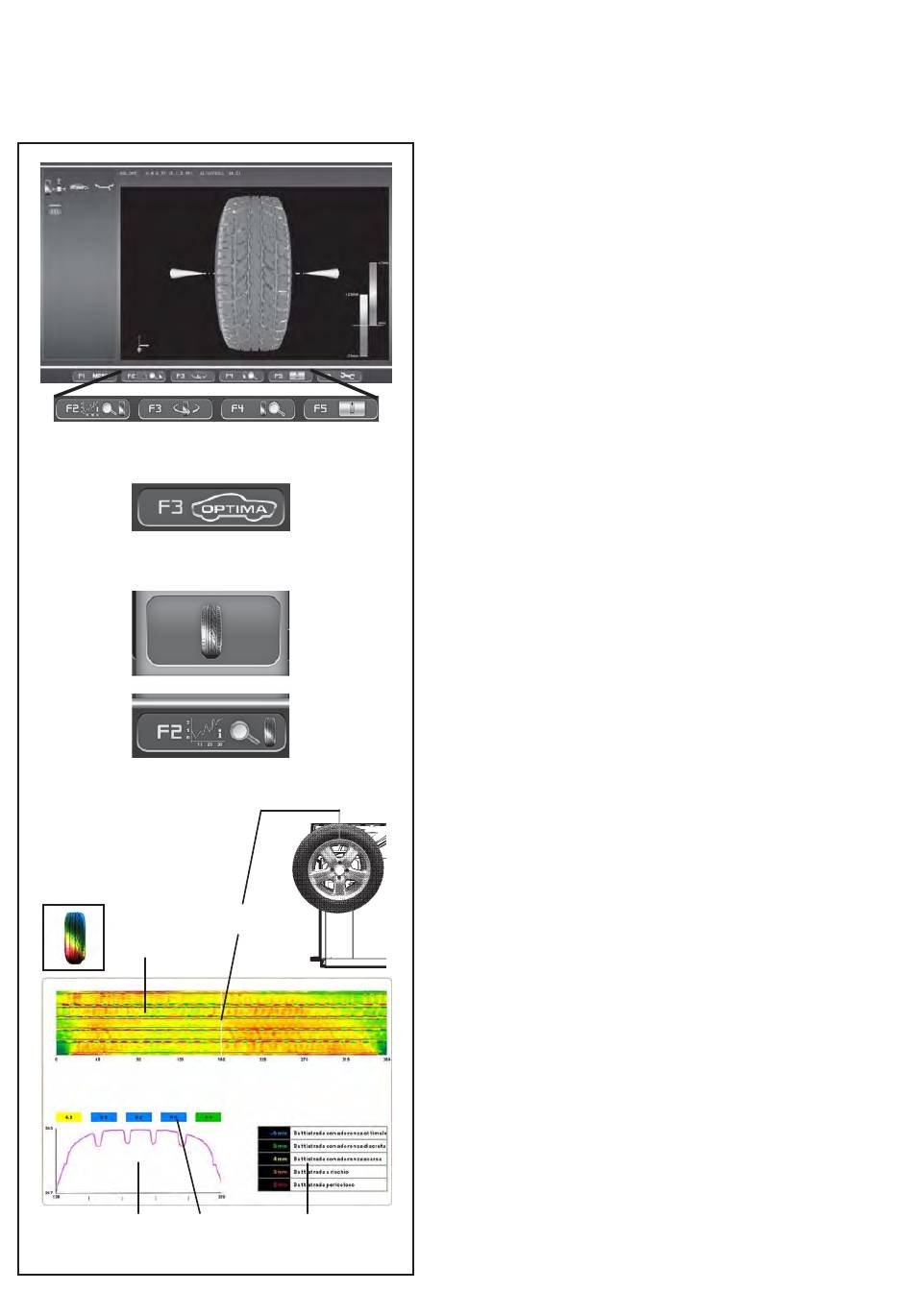

Die Seite "3D PLOT" (Abb. 7-84) wird mit dem Punkt 2 des
Menüs F2 (Abb. 7-41) auf der Seite "ASSEMBLY INDICATION"
abgerufen". Auf dieser Seite wird eine dreidimensionale
grafische Analyse des gesamten Rads dargestellt.
Auf der Seite befinden sich folgende besondere Menüpunkte:
(Fig. 7-84)
Menü:
F2 Führt zur Seite "TREAD PLOT" zurück.
F3 Bewegt das 3D-Bild nach rechts und nach links im
Vergleich zur Horizontalen. Drücken Sie die Taste links
oder rechts.
F4 Vergrößerung und Wiederherstellung des grafischen
Bilds.
F5 Regulierung der Farbempfindlichkeit. Drücken Sie die
Taste oben oder unten.
7.11.2
"OPTIMA
Betriebsart
Spannen Sie das Rad auf
Führen Sie den Messlauf durch
Am Ende des Messlaufs wird in der Auswuchtmaschine,
wenn die RUNOUT-Grenzwerte (Unrundheit) nicht
überschritten sind, die Seite zum "Auswuchten"
vorgeschlagen. Um die Ergebnisse der Optima-
Diagnose anzuzeigen, folgen Sie auf der Grundseite
diesem Auswahlpfad:
7.11.2.1
TREAD PLOT
Menü F3, "OPTIMA" (1, Abb. 7-47),
Menü F2, Punkt "TREAD PLOT" (4, Abb. 7-85).
Es öffnet sich die Seite "TREAD PLOT" (Abb. 7-86).
Oben sehen Sie die Entwicklung des Profils in der ebenen
Darstellung (A) mit der jeweiligen Farbe für die Profiltiefe.
Hinweis:
Der Zeiger für die Winkelposition (I) bleibt unverändert,
während die Darstellung des Reifens (A) vorläuft, wenn
das Rad gedreht wird. Der Zeiger entspricht immer der
physischen Position des Rads in der 12-Uhr-Stellung.
In der Grafik unten (B) ist der Querschnitt des Profils
dargestellt. Darüber zeigen numerische Angaben in
farbigen Kästchen (C) die Tiefe in den verschiedenen
Bereichen über die gesamte Breite an.
Die in den Kästchen gezeigten Werte und ihre Farbe
beziehen sich auf die Tabelle auf der rechten Seite (D).
Die Tabelle setzt die Verschleißgrenzen des Profils mit
den Farben in Verbindung, die dann aufgrund der erfassten
Daten den Kästchen zugewiesen werden.
Hinweis:
Die Grenzwerte in der Tabelle können nicht vom
Bediener verändert werden.
ACHTUNG:
Die
Empfehlungen
Reifenverschleißes basieren auf allgemein
anerkannten Standards für Kfz mit Serienreifen.
Diese Empfehlungen gelten möglicherweise nicht
im gleichen Maße für andere Reifentypen und ihre
Anwendungen.
geodyna OPTIMA II
FULL
DIAGNOSTIC"
Kapitel 6
Kapitel 7.10.1
