BARRES DE SOUTIEN DE LA PIÈCE À USINER

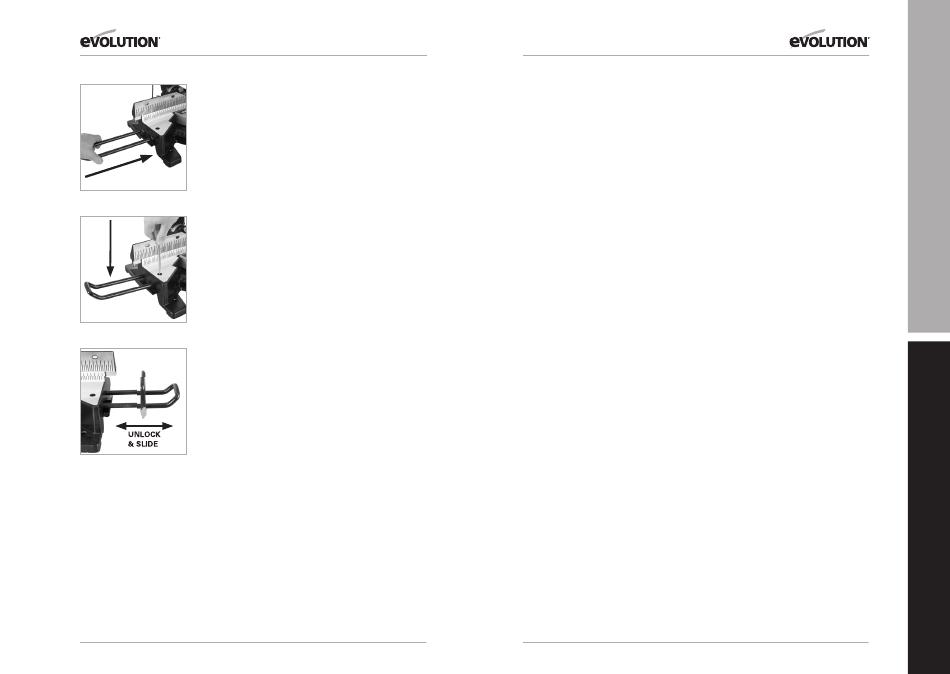

(Images 43a & 43b)
Des barres de soutien de la pièce à usiner peuvent être montées
sur l'un ou sur les deux côtés de l'outil, selon les besoins.
• Côté droit. Desserrez la vis de retenue du support située à
l'avant et sur le dessus de la base de l'outil.
• Insérez les barres de soutien dans les trous situés dans la
base. Poussez fortement pour vous assurer que les barres
sont bien en position.
Image. 43a
Note : 75mm (2-19/20") environ de la barre de soutien
(Image 43a) devraient être insérés pour assurer une
bonne position.
• Serrez la vis de retenue (Image 43b)
• Répétez la même procédure pour le côté gauche.
Pour retirer une barre de soutien, desserrez la vis de retenue
et faites glisser la barre de soutien hors de l›outil. Rangez-la
soigneusement pour une future utilisation.
Image. 43b
BUTÉE POUR COUPES RÉPÉTITIVES (Image 44)
L'utilisation de la butée pour coupes répétitives peut aider
l'utilisateur de manière significative lors de coupes successives.
Lorsque de nombreuses pièces doivent être coupées aux
mêmes dimensions, l'utilisation de la butée pour coupes
répétitives peut améliorer la précision et augmenter l'efficacité.
Montage de la butée pour coupes répétitives
• Desserrez suffisamment les vis à ailettes de la butée pour
Image. 44
permettre aux bras de le barre de soutien de glisser dans les
trous de la butée
• Positionnez la butée à environ la moitié de la barre de soutien
et resserrez les vis à ailettes pour éviter qu'il ne bouge
• Fixez la barre de soutien à la base de l›outil comme décrit
ci-dessus.
Note : En desserrant les vis à ailettes, la butée peut être
ajustée à la distance voulue de la lame pour des coupes
successives. La butée peut être fixée sur l'une quelconque des
barres de soutien de la pièce à usiner, mais sera normalement
montée à droite de la lame.
68
www.evolutionpowertools.com
www.evolutionpowertools.com
ATTENTION :
Tout entretien doit être réalisé outil éteint
et débranché du secteur ou de la batterie.
Vérifiez régulièrement que tous les équipements de sécurité et
toutes les protections fonctionnent correctement.
N'utilisez cet outil que si les protections et les équipements de
sécurité fonctionnent correctement.
Tous les roulements du moteur de cet outil sont lubrifiés à vie.
Aucune lubrification supplémentaire n'est nécessaire.
Utilisez un chiffon propre et légèrement humide pour nettoyer
les éléments en plastique de l'outil. N'utilisez pas de solvants
ou de produits similaires, qui pourraient endommager les
parties en plastique.
ATTENTION : N'essayez pas de nettoyer l'outil en y
insérant des objets pointus à travers les fentes du boîtier.
Les prises d'air de l'outil doivent être nettoyées avec du gaz sec
sous pression.
Un trop grand nombre d'étincelles peut être une indication
de la présence de poussières dans le moteur ou d'usure des
balais carbone.
Inserts de table
Cet outil est équipé d'un insert de table en deux parties. Si
l'une quelconque des parties est endommagée ou usée,
les deux parties doivent être remplacées. Les inserts de
remplacement (vendus par paires) sont disponibles auprès de
votre distributeur ou auprès d'Evolution Power Tools.
Remplacement des inserts de table
• Dévissez les 3 ou 4 vis cruciformes qui fixent l'un des inserts
à la table pivotante
• Soulever l'insert hors de la table
• Retirez tous les débris qui auraient pu s'accumuler sous l'insert
• Montez l'insert de remplacement et remettez en place les
vis de fixation
• Répétez la procédure pour l'autre côté
• Vérifiez que les 6 ou 8 vis de fixation sont bien serrées et que
les deux inserts sont dans l'alignement et au même niveau
que la table.
69
EN
FR
