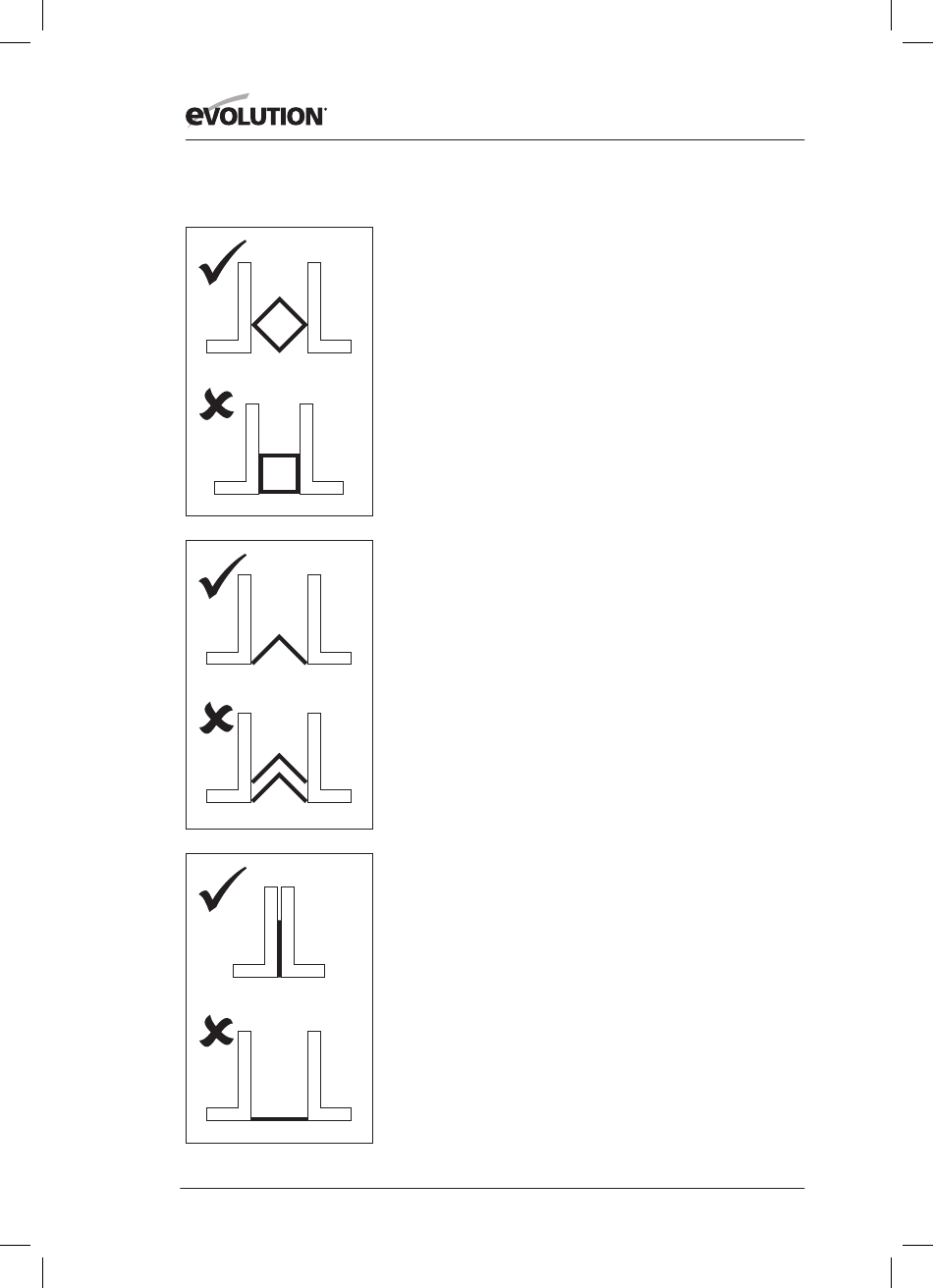

Fig. 10
REPOSITIONNEMENT DU MORS DE L'ÉTAU
ARRIÈRE
Le mors de l'étau arrière peut être retiré de la base de la
machine et repositionné. (Fig.9)
Remarque : Il existe deux (2) positions possibles disponibles pour
le mors arrière en raison de l'incorporation de quatre (4) trous
filetés dans la base de la machine.

POUR REPOSITIONNER :

• Retirez la vis à tête creuse RH qui fixe la mâchoire arrière sur la
base de la machine (à l'aide de la clé hexagonale 6 mm).
• Retirez la vis de verrouillage à levier et toutes les rondelles qui
fixent la mâchoire arrière sur la base de la machine.
POUR RETIRER LA VIS DE VERROUILLAGE À LEVIER :
• Retirez la vis cruciforme qui fixe le levier de la vis de verrouillage.
• Levez le levier de la tête hexagonale de la vis de verrouillage.
• À l'aide d'une clé adaptée (non fournie), retirez la vis de
verrouillage et ses rondelles de la base de la machine.
• Soulevez le mors arrière de l'étau de la base de la machine.
• Repositionnez le mors de l'étau.
• Remettez la vis à tête creuse dans sa nouvelle position
de fonctionnement.
• Remettez la vis de verrouillage et son levier dans leur
nouvelle position de fonctionnement.
• Assurez-vous que toutes les rondelles plates et de fixation
sont remises en bonne position de fonctionnement.
Remarque : Repositionner l'étau arrière dans sa position la plus
reculée permettra de couper des pièces de matériaux plus larges
qu'en le repositionnant dans sa position la plus avancée.
INSTRUCTIONS DE FONCTIONNEMENT
POUR PRÉPARER À FAIRE UNE COUPE
AVERTISSEMENT : Ne travaillez pas hors de votre portée.
Gardez un bon appui et un bon équilibre. Tenez-vous sur le
côté afin que votre visage et votre corps ne soient pas dans la
trajectoire d'un rebond potentiel.
AVERTISSEMENT : Les découpes à main levée sont une cause
importante d'accidents et ne doivent pas être tentées.
• Assurez-vous que la pièce à usiner est fermement bloquée
dans l'étau.
