Section 2

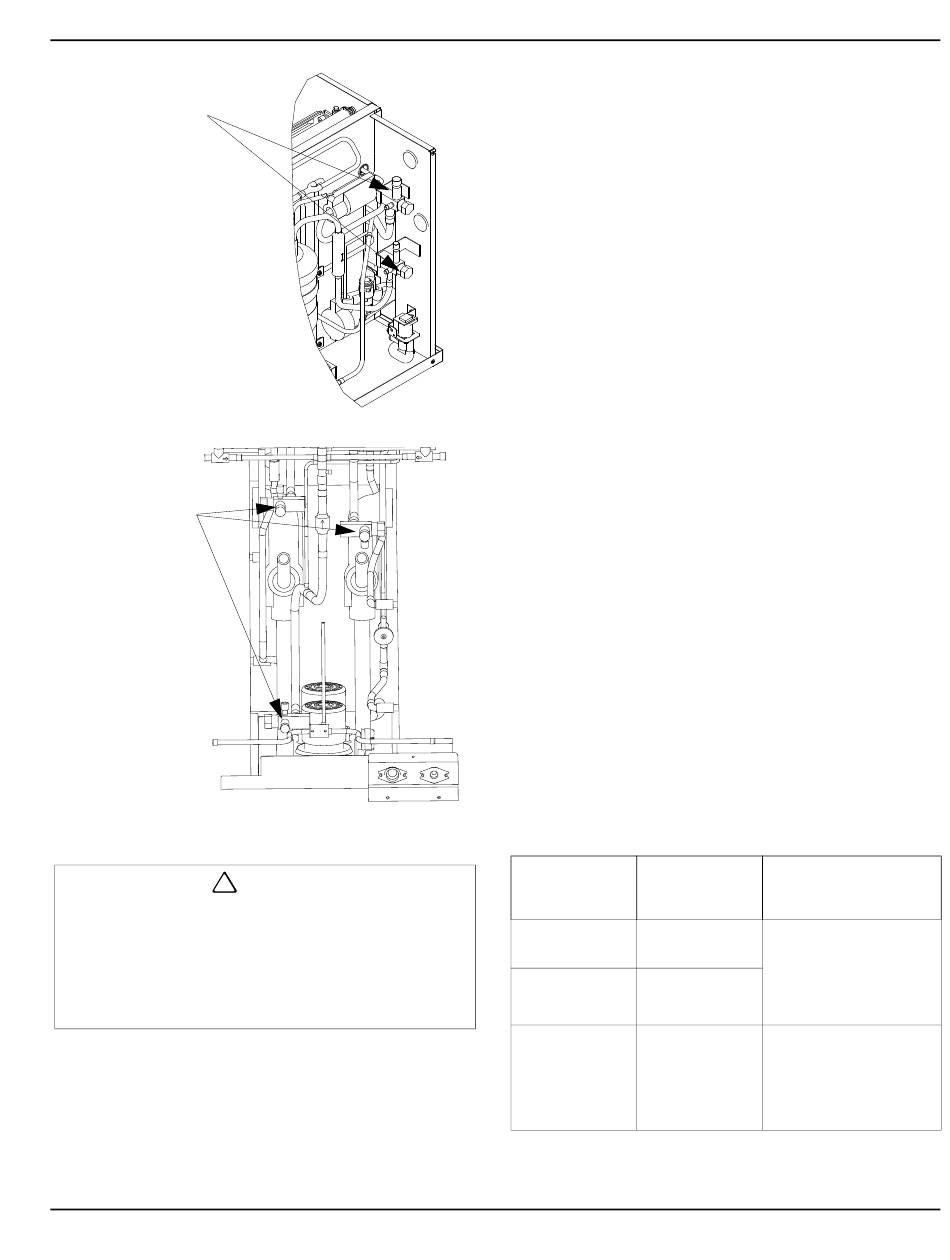

UTILISER UNE CLÉ
ALLEN POUR OUVRIR
(TOURNER DANS LE
SENS CONTRAIRE DES
AIGUILLES D'UNE
MONTRE) LES
ROBINETS D'ARRÊTS
DES CONDUITES DE
LIQUIDE ET
D'ASPIRATION
I1470C/I1870C/I2170C
UTILISER UNE CLÉ
ALLEN POUR OUVRIR
(TOURNER DANS LE
SENS CONTRAIRE DES
AIGUILLES D'UNE
MONTRE) LES
ROBINETS D'ARRÊTS
DES CONDUITES DE
LIQUIDE ET
D'ASPIRATION
! Attention
Après
l'ouverture
d'aspiration, de refoulement et du récepteur, la
pression du liquide frigorigène ne sera pas
détectée tant que la machine à glaçons ne
commence pas un cycle de congélation et que
l'électrovanne n'est pas activée.
Part Number 000007924 5/14
I3000C
des
robinets
de
service
Étape 7 Raccorder le câblage à l'unité de
condensation et à la partie principale de la
machine à glaçons
Attacher le câblage au bornier dans le boîtier de
commande de l'unité de condensation et le tableau de
commande de la partie principale. Harmoniser les
étiquettes de fils aux raccordements.
Étape 8 Vérification de fuites dans le système de
réfrigération
A. Mettre la partie principale de la machine à
glaçons sous tension – Ne pas mettre l'unité de
condensation ICVD sous tension.
B. Appuyer sur l'interrupteur d'alimentation et
activer la machine à glaçons pendant 60
secondes pour équilibrer les pressions.
C. Remettre la partie principale de la machine à
glaçons sous tension.
D. Vérifier l'absence de fuites au niveau des
raccordements de conduites, du siphon S et de
tous les joints usine dans la partie principale et
l'unité de condensation.
E. Mettre l'unité de condensation ICVD sous
tension et laisser le système s'évacuer.
Étape 9 Exigences d'isolation
•
Pour éviter la condensation, l'ensemble de la
conduite d'aspiration, y compris le robinet d'arrêt,
doit être isolé.
•
Toute l'isolation doit être étanche à l'air et scellée aux
deux extrémités.
Les exigences d'isolation suivantes permettent d'éviter
la condensation à une température ambiante de 32 °C
(90 °F) avec 90 % d'humidité relative. En cas d'humidité
plus importante, augmenter l'épaisseur de l'isolation.
Conduite
Conduite de
d'aspiration
liquide
19,1 mm
12,7 mm
(3/4 po)
(1/2 po)
15,9 mm
9,5 mm
(5/8 po)
(3/8 po)
19,1 mm
15,9 mm
(3/4 po)
(5/8 po)
Installation
Épaisseur
minimale de
l'isolation
Conduite
d'aspiration 13 mm
(1/2 po)
Conduite de liquide
7 mm (1/4 po)
Conduite
d'aspiration 19 mm
(3/4 po)
Conduite de liquide
7 mm (1/4 po)
65
