Instructions d'utilisation R8/17SF à R120/11SF et R8/17SF+ à R120/11SF+
Vérification du réglage des positions finales
Pour vérifier le réglage des positions finales, sortir la protection solaire à l'aide de la touche SORTIE jusqu'à ce qu'elle s'arrête
à la position programmée. La protection solaire peut alors être rentrée à l'aide de la touche ENTREE.
Remarque
Les moteurs tubulaires BECKER sont conçus pour un fonctionnement de courte durée (S2/KB 4 min.). Un
thermo-rupteur de protection intégré dans le moteur empêche une surchauffe de celui-ci.
En cas de mise en service de longs tabliers de volets roulants et de montées et de descentes fréquentes, il
peut arriver que le thermo-rupteur se déclenche. Le moteur est alors coupé. Après un bref temps de refroidis-
sement, l'installation est de nouveau en état de fonctionner.
Le moteur n'atteint sa pleine durée de fonctionnement que lors qu'il est refroidi à la température ambiante.
Evitez une activation répétée du thermo-rupteur de protection.
Connexion fixe au réseau électrique
Prudence
Les travaux électriques doivent uniquement être effectués par du personnel possédant les qualifications cor-
respondantes.
Le raccordement électrique est différent de celui des moteurs tubulaires traditionnels.
Ces moteurs tubulaires ne peuvent pas être mus par l'intermédiaire d'éléments de circuit traditionnels (com-
mutateurs, horloges).
Leur fonctionnement s'effectue par radio, par l'intermédiaire de l'émetteur TouchControl fourni.
Lors de l'installation des moteurs, veuillez tenir compte des consommations électriques respectives (voir caractéristiques tech-
niques).
1. Vérifier l'absence de tension au niveau du raccordement au réseau.

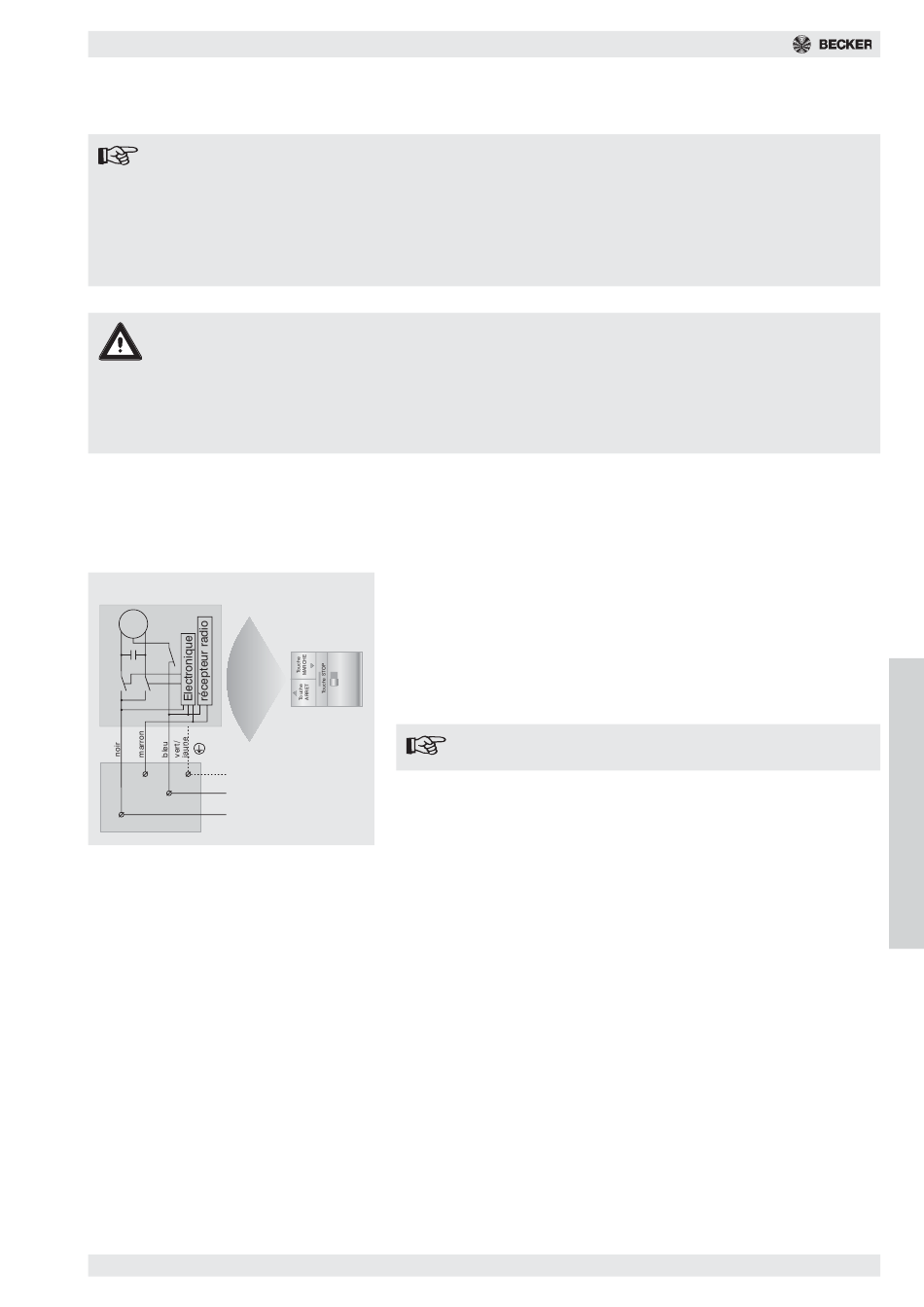

2. Etablir l'alimentation secteur: connecter correctement le fil vert/jaune au conducteur de protection PE, le fil bleu au conduc-
teur neutre N et le fil noir au conducteur extérieur L1. Laisser le fil brun ouvert et le protéger de tout contact en l'isolant (voir
fig. 15).
15
~ M
230V
PE
N
L1
3. Poser le câble moteur en montant vers le moteur ou former une boucle.
4. Fixer le câble moteur de sorte qu'il ne puisse pas pénétrer dans l'espace
d'enroulement.
5. Mettre sous tension au raccordement fixe.
6. Effectuer un test de fonctionnement le cas échéant. Pour déclencher un
premier ordre de déplacement, actionner la touche correspondante pen-
dant un certain temps (pouvant aller jusqu'à 7 sec.).
7. Le montage et la mise en service sont alors achevés.
Remarque
Lignes d'alimentation toujours à 3 fils.

Fonctionnement en liaison avec le WindModul

Une surveillance de la force du vent agissant sur la protection solaire est pos-
sible, par l'intermédiaire d'une connexion au WindModul (voir instructions
d'utilisation du WindModul). En cas d'alarme vent, l'installation rentre et ne
peut pas être sortie entièrement pendant la durée de cette alarme. Pour si-
gnaler l'existence d'une alarme, le moteur sort d'1/4 de tour d'arbre à enrou-
lement puis entre de nouveau si un ordre de sortie est donné.
F
R
A
N
Ç
A
I
S
31
