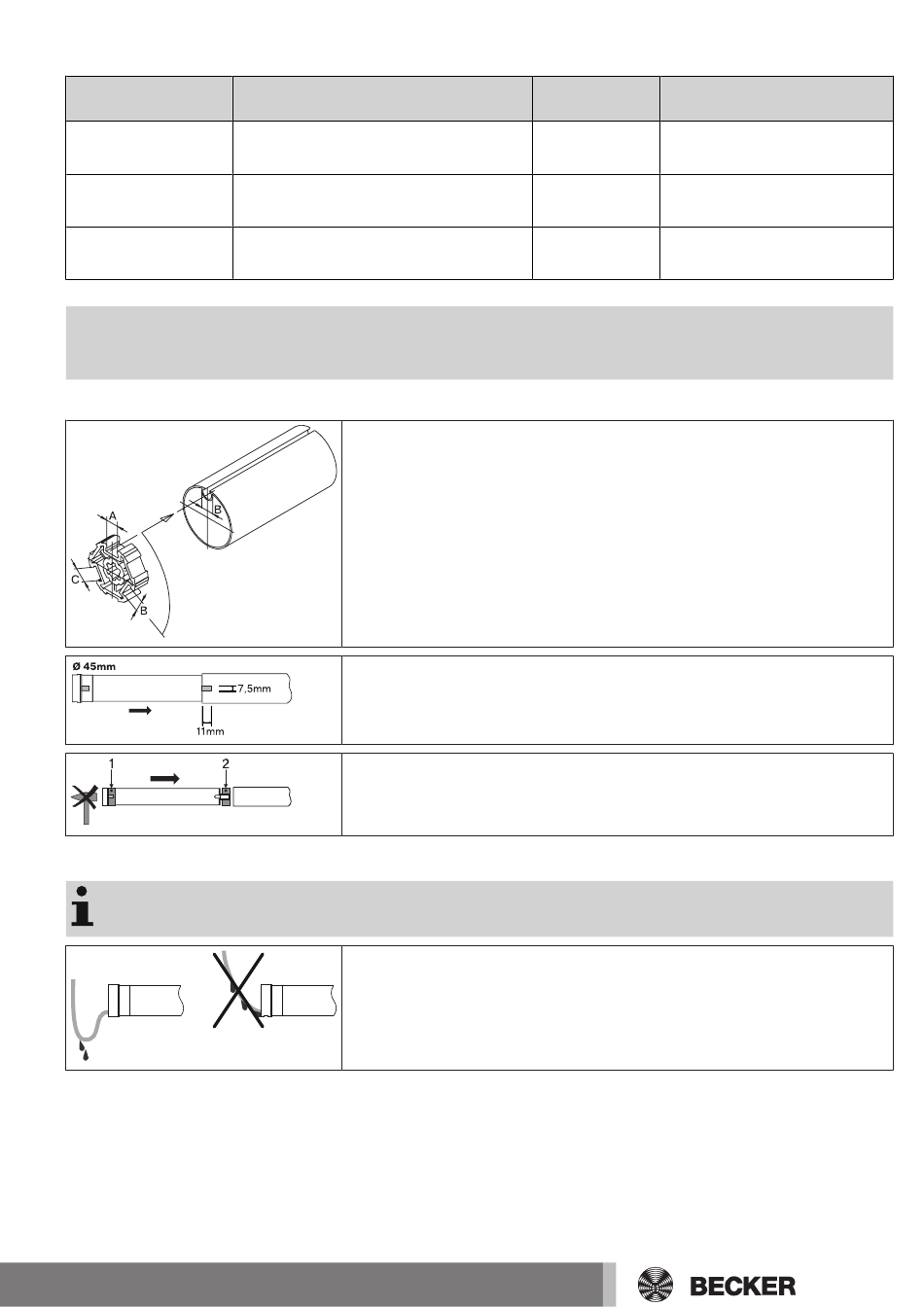

Raccordement de la roue avec l'arbre d'enroulement Ø 45
Dimension du moteur
[mm]
Ø 45
Ø 45
Ø 45
Nous recommandons de visser également l'embout sur l'axe.
Attention
Ne cognez jamais sur le moteur tubulaire et veillez à ne pas le laisser tomber lors de son in-
troduction dans l'axe !
Montage du moteur dans l'axe
Accrochez l'unité montée (axe, moteur tubulaire et embout) dans le coffre et sécurisez le moteur en tenant compte du type de
fixation du support mural (avec goupille ou fixation à ressort).
En cas d'utilisation d'attaches fixes, nous recommandons l'emploi d'au moins 3 unités, et
pour les axes plus longs, de 3 attaches fixes par mètre d'axe.
Ø de l'axe
[mm]
Roue en plastique 50 - 70 mm
Roue en plastique 50 - 85 mm
pour la détection d'obstacles
Roue coulée sous pression 50 - 85 mm
Axes à profil :
Avec certaines roues, il est possible de compenser les tolérances de largeur de la rai-
nure de plusieurs axes en tournant la roue pour l'amener dans une autre rainure. Ces
rainures ont des dimensions différentes et permettent un montage bien ajusté du
moteur.
Axes ronds :
Retirez d'abord le tube côté moteur pour pouvoir insérer la came de la couronne
dans l'axe. La came de la couronne ne doit pas avoir de jeu par rapport à l'axe.
Montez le moteur tubulaire avec la couronne correspondante (1) et la roue (2). Insé-
rez le moteur tubulaire dans l'axe, avec la couronne et la roue prémontées. Veillez à
ce que la couronne et la roue soient correctement logées dans l'axe.
Pose du câble de connexion
Posez et fixez le câble de connexion au moteur tubulaire en montant. Le câble de
connexion et, le cas échéant, l'antenne ne doivent pas empiéter sur la zone d'enrou-
lement. Recouvrez les arêtes vives.
Couple
Vis de fixation pour
maxi. [Nm]
roues (4 unités)
25
Ø 4,8 x 9,5 mm
40
Ø 4,8 x 9,5 mm
50
Ø 4,8 x 9,5 mm
Vis à tôle
Vis à tôle
Vis à tôle
9
