Låseanordningerne til M- og L-profilerne leveres med en lille plade,
som er vigtig at montere.
3.10.5 Installation af en enkeltskinne til et
koblingssystem
Når koblingen installeres med en enkeltskinne i et af lokalerne, er den
klargjort til dette – uden låseanordningen – når den bliver leveret.
Når koblingen installeres med en S-profilskinne, tilkobles skinnen som
vist i kapitel 3.6.2 Skinnetilkobling for profil S, side 43.
Ophænget er monteret i koblingsanordningen.
Resten af enkeltskinnesystemet installeres som vist i kapitel 3.2
Loftsmonteringssystem, side 37 og 3.6 Skinnetilkobling, side 42.

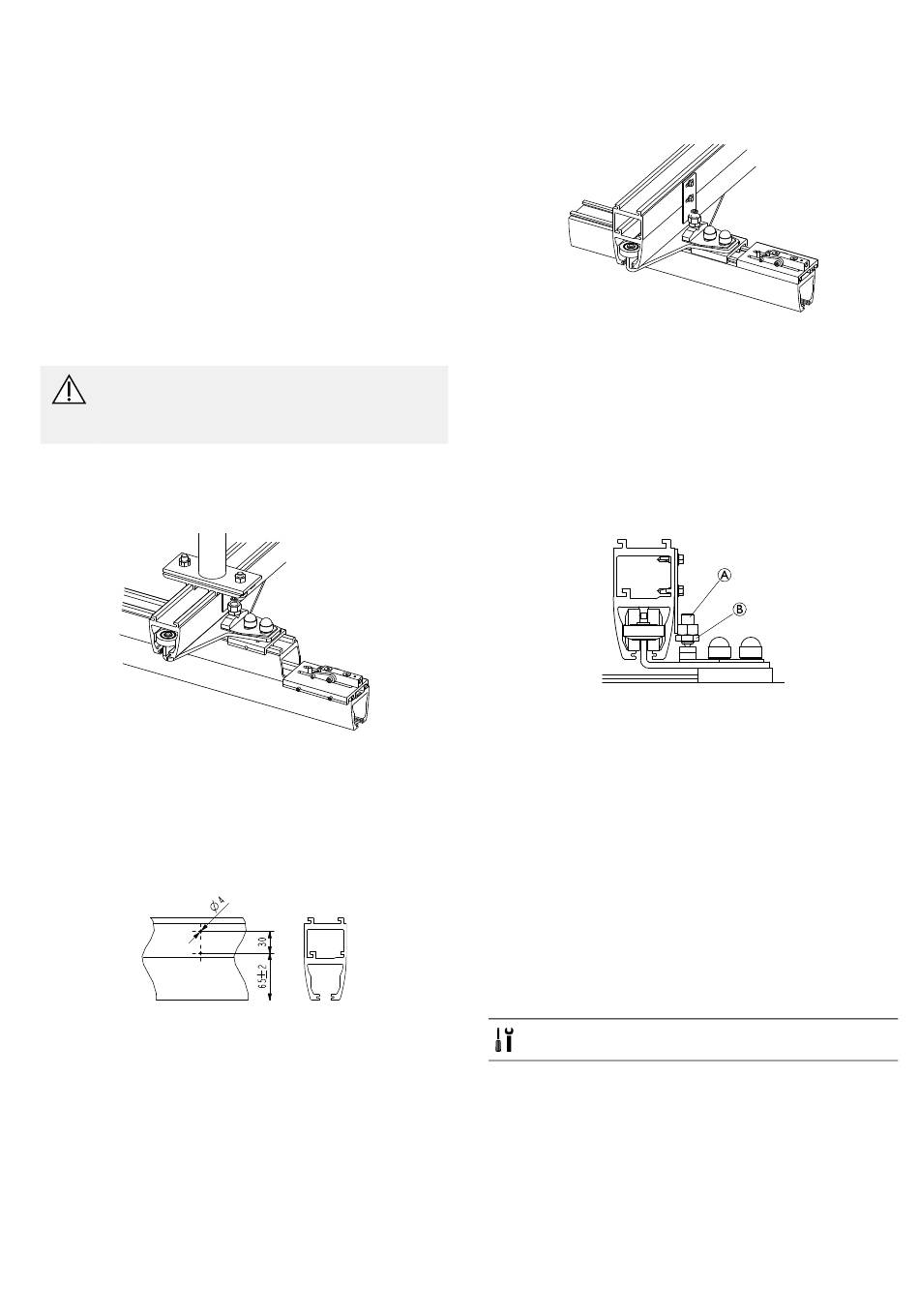

3.10.6 Montering af placeringsholderne på S-profilen
og M/L-profilen for parallel skinne
FORSIGTIG!
Det er meget vigtigt, at alt justeres korrekt og fastgøres
grundigt af hensyn til sikkerheden og funktionaliteten.
– Test systemet omhyggeligt efter installation.
Placeringsholderen er monteret, så det er nemt at placere
køreskinnen i forhold til koblingen. Holderen er monteret på den
skinne, der er tættest på koblingen, og den skal vende ind mod
koblingen. Se illustrationen.
Placeringsholderen til S-profilskinnerne er delvist monteret i
standardfastgørelsesanordningen. Derfor er det vigtigt at placere en
standardfastgørelsesanordning foran tilkoblingsskinnen.
Den ene del af placeringsholderen monteres i M10-bolten
på standardloftsbeslaget i samme retning som
hurtigfastgørelsesanordningen på kørevognen. Køredelen
af placeringsholderen er monteret på kørevognens
hurtigfastgørelsesanordning. Se illustrationen.
Placeringsholderen til M/L-profilskinnerne er monteret på hhv.
parallelskinnen og køreskinnen. Køredelen af placeringsholderen er
monteret på kørevognens hurtigfastgørelsesanordning.
1586749-B
Køreskinnen og transitkoblingen skal tilkobles ved montering af
placeringsholderens parallelskinnedel. På den måde er det muligt at
vælge den korrekte placering til holderne, før de monteres. Når
den korrekte placering er valgt, adskilles skinnerne igen, før Ø4
mm-hullerne til skruerne bores. Se illustrationen nedenfor.
Justering af hårdhed
Placeringsholderne skal justeres til en hårdhed, der gør det nemt for
koblingen at indfange køreskinnen, men samtidig gør det muligt for
skinnen at passere koblingen, uden at den kommer til at sidde fast i
koblingen.
1.
Hvis placeringsholderen justeres for hårdt, skal du løsne den
sorte skrue A.
2.
Hvis placeringsholderen justeres for blødt, skal du stramme
skruen A.
Spænd låsemøtrikken B (M12) efter en hvilken som helst
3.
justering.
Justering af placeringsholdere
Parallelskinnedelen af placeringsholderen kan justeres yderligere ved
at løsne skruerne og flytte holderen vandret, indtil skinnen er lige
foran koblingen.
Efter justeringen kan holderen fastgøres.
Bemærk, at der er et frirum, som skal fordeles på begge sider af
skinnen.
3.11 Montering af løftemotoren på
skinnesystemet
Robin™ skal bruges sammen med en kørevogn og fører løftemotoren
i skinnesystemet. Robin Mover™ har indbygget kørevogn og kan
monteres direkte på skinnesystemet.
3.11.1 Montering af Robin
Værktøj: 4 mm unbrakonøgle; 17 mm topnøgle
Installation
A
B
47
