Vergrendelingen voor profielen M en L worden geleverd met een
plaatje dat voor de montage van belang is.

3.10.5 Montage van enkelvoudige rails voor een

koppelingssysteem

Wanneer de koppeling in een van de ruimtes wordt gemonteerd
met enkelvoudige rails, wordt die voor levering daarvoor voorbereid
zonder vergrendeling.
Wanneer de koppeling wordt gemonteerd met een railprofiel S,
wordt de rail gekoppeld zoals wordt getoond in hoofdstuk 3.6.2
Railkoppelstuk voor S-profiel, pagina115 .
De plafondbeugel wordt aan de koppeling gemonteerd.
De rest van het enkelvoudige railsysteem wordt geïnstalleerd zoals
wordt getoond in de hoofdstukken 3.2 Plafondmontagesysteem,
pagina109en 3.6 Railkoppelstuk, pagina114 .
3.10.6 Stelplaatjes monteren op parallelle railprofiel
S en M/L-profielen
LET OP!
Het is voor de veiligheid en werking heel belangrijk dat
alles goed is afgesteld en zorgvuldig vastgezet.
– Test het systeem na installatie grondig.

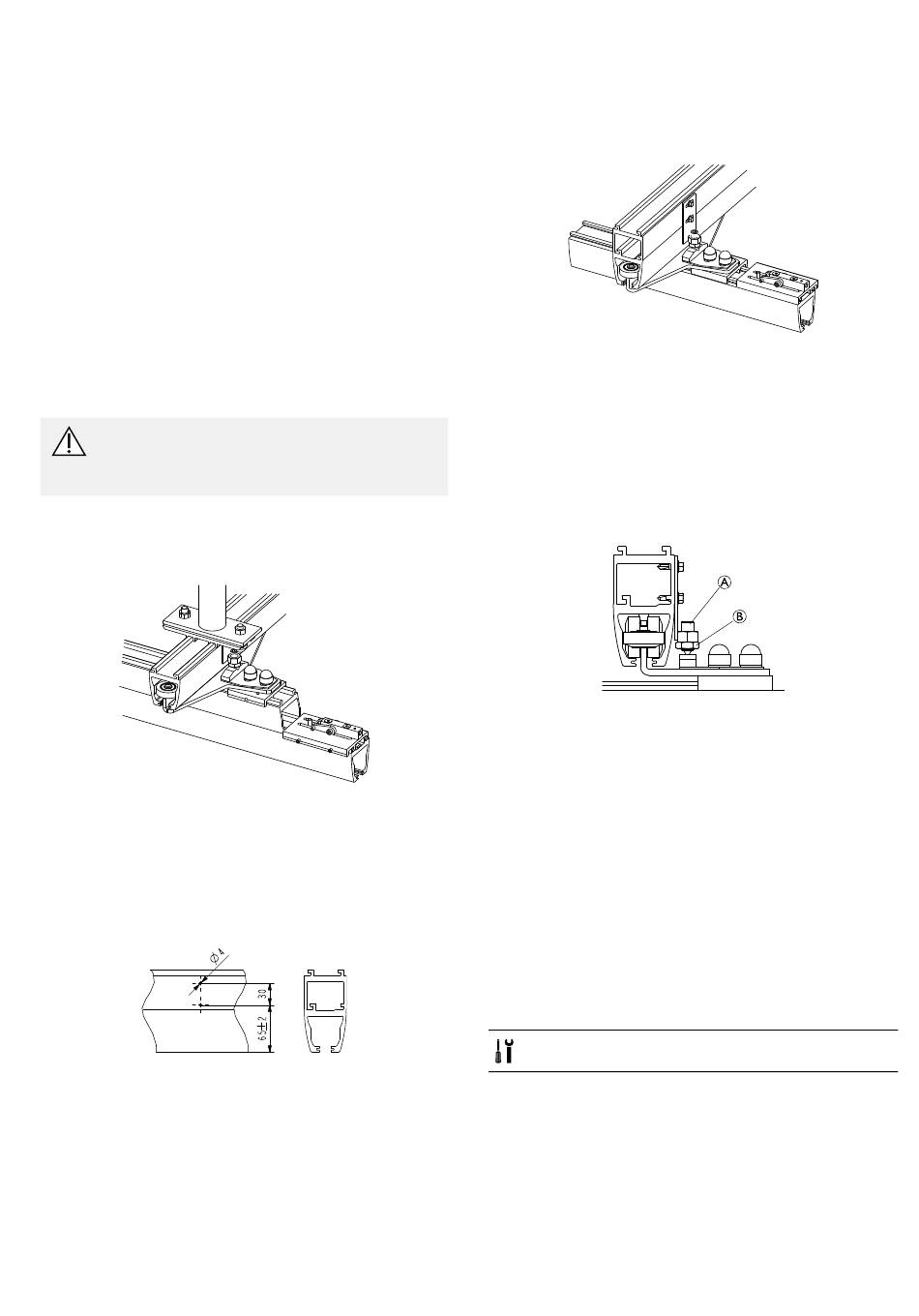

Het stelplaatje wordt gemonteerd om de traverse rail gemakkelijker
ten opzichte van het koppelstuk te monteren. Het plaatje wordt op
de rail die het dichtst bij het koppelstuk zit, gemonteerd en wordt in
de richting van het koppelstuk gedraaid. Zie tekening.
Het stelplaatje voor railprofiel S wordt deels in de klem gemonteerd.
Daarom is het belangrijk om de klem voor het railkoppelstuk te
plaatsen.
Het ene deel van het stelplaatje wordt gemonteerd in moer
M10 bij de standaardplafondbeugel in dezelfde richting als de
snelmontagebevestiging op de traverse trolley. Het traverse deel
van het stelplaatje wordt gemonteerd op de snelmontagebevestiging
van de traverse rail. Zie tekening.
Het stelplaatje voor railprofiel M/L wordt gemonteerd op de parallelle
respectievelijk traverse rail. Het traverse deel van het stelplaatje
wordt gemonteerd op de snelmontagebevestiging van de traverse rail.
1586749-B
De traverse rail en het doorgangskoppelstuk moeten worden
gekoppeld bij montage van het deel op de parallelle rail van het
stelplaatje. Zo kunnen de bevestigingen naar de juiste positie worden
getikt voordat ze worden gemonteerd. Nadat ze op de juiste plek zijn
getikt, worden de rails opnieuw van elkaar gescheiden voor het boren
van gaten van Ø 4 mm voor de schroeven. Zie tekening hieronder.
Afstellen van bindingsvermogen
De stelplaatjes moeten worden afgestemd op een bindingsvermogen
waarbij het koppelstuk kan inhaken op de traverse rail, maar de rail
tegelijkertijd ook langs het koppelingsstuk kan zonder erachter te
blijven hangen.
1. Als het stelplaatje te stevig is vastgezet, moet u de flexibele
zwarte schroef A losser draaien.
Als het stelplaatje te slap is vastgezet, moet u de schroef A
2.
vaster aandraaien.
3. Zet de borgmoer B (M12) na aanpassing weer vast.
Afstellen van stelplaatjes
Het parallelle deel van het stelplaatje kan verder worden aangepast
door de schroeven losser te draaien en het plaatje horizontaal te
bewegen tot de rail precies voor het koppelstuk staat.
Zet het stelplaatje na het afstellen weer vast.
Merk op dat er een beetje speling is, die moet worden verdeeld over
beide kanten van de rail.
3.11 Montage van de plafondlift aan het
railsysteem
Voor Robin™ is een trolley nodig, die de plafondlift in het railsysteem
geleidt. Robin Mover™ heeft een ingebouwde trolley die direct op
het railsysteem kan worden gemonteerd.

3.11.1 Installatie van de Robin

Gereedschap: inbussleutel van 4 mm; dopsleutel van 17 mm
Montage
A
B
