Husk også å bestille takbraketter ved bestilling av pendel.

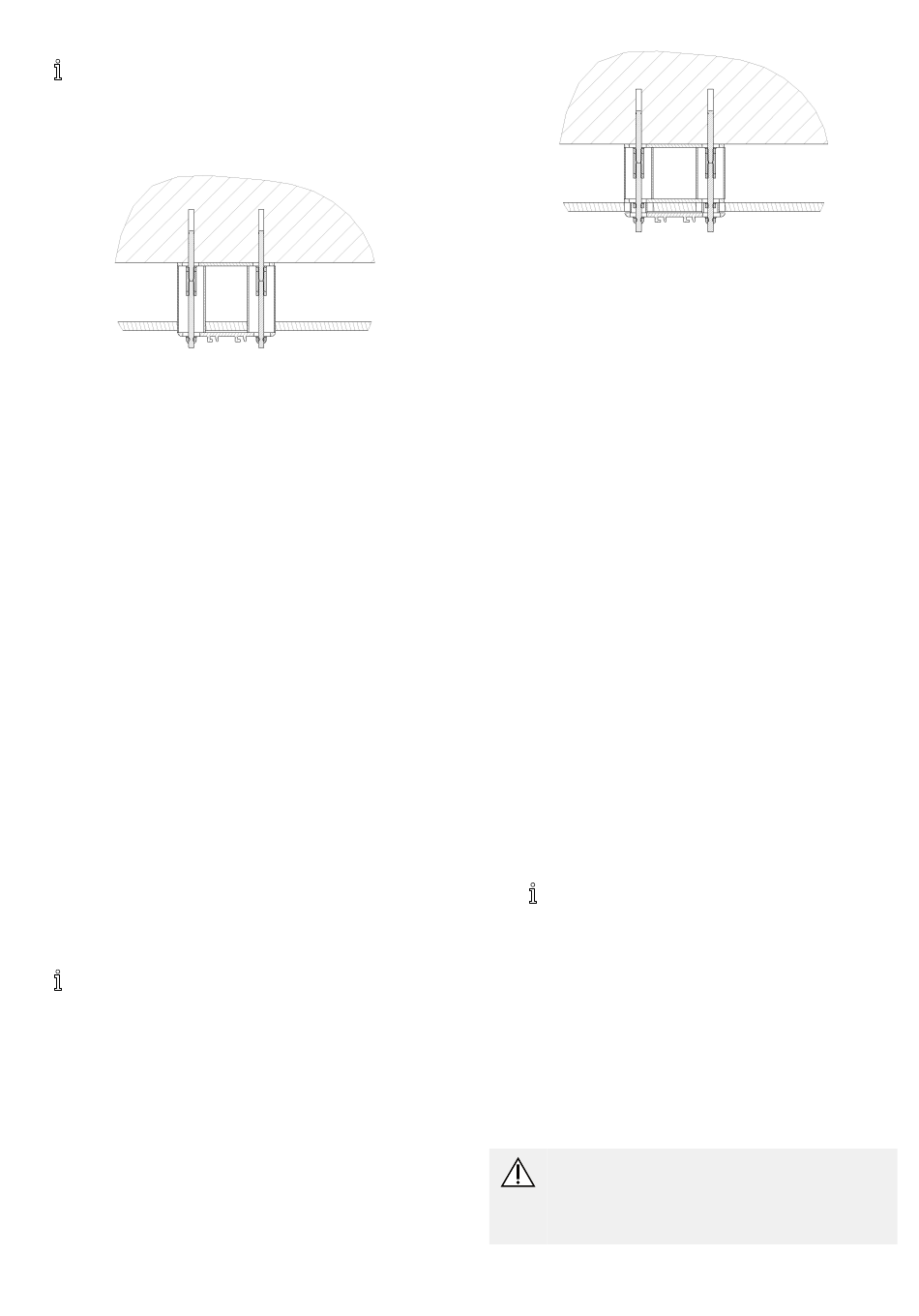

Avtagbart nedhengt tak
Ved et avtagbart nedhengt tak er rommet over det opphengte taket
tilgjengelig, og pendelbraketter og skinne kan monteres på samme tid.
•
Betongtak
•
Ekspansjonsbolter M8 x 75, 2 stk.
•
Balanseplate (stålplate for jevn monteringsoverflate), 1 stk. 3 mm
•
M8-muttere, 4 stk.
•
M8-koblingsmuttere, 2 stk. (innsamlingshylse)
•
M8-låsemuttere, 2 stk.
•
Aluminiumsrør Ø 40, 2 stk.
•
Takbrakett (standard), 1 stk.
•
Avtagbart nedhengt tak
•
M8-gjengestenger, 2 stk.
•
Låseskiver, 2 stk. 11 x 35 x 2.
(Et HKD-anker kan brukes som et alternativ. Stengene festes direkte
inn i denne).
1. For å få riktig lengde på pendelbrakettene bruker du avstanden
mellom betongtaket og undersiden av det nedhengte taket som
utgangspunkt.
Denne avstanden brukes for å bestemme lengden på
pendelbrakettrøret og gjengestangen. Deres lengde må være lik
den tidligere målte avstanden som beskrives ovenfor.
2. Ved montering må du først montere balanseplaten for
sentertakbraketten. For å gjøre dette følger du instruksjonene
for montering direkte i et betongtak. I dette tilfellet er bores
hullene imidlertid for begge ekspansjonsbolter samtidig.
3. Ved innføring av ekspansjonsbolter lar du ca. 15 mm stikke
ut under mutteren, slik at du kan skru koblingsmutteren på
den til dens halve lengde. Motstram koblingsmutteren mot
ekspansjonsboltmutteren. Mål for hullet det nedhengte taket og
bor/skjær dette hullet til Ø 40 mm.
4. Fest en M8-mutter på gjengestangen (ca. 20 mm på stangen)
og skru stangen inn i koblingsmutteren til den treffer
ekspansjonsbolten. Motstram mutteren.
5. Når du er ferdig, skyver du de to aluminiumsrørene inn i hullene
og fester skinnen som beskrevet i de vanlige instruksjonene.
Avstanden mellom det nedhengte taket og takbraketten må
være min 1–5 mm for å forhindre skader på det kunstige
taket.
Fast nedhengt tak
I tilfelle av et fast nedhengt tak utføres skinnemontering i to trinn.
Senkebraketten må derfor festes sikkert uten støtte fra takbraketten.
1586749-B
•
Betongtak
•
Ekspansjonsbolter M8 x 75, 2 stk.
•
Balanseplater, (stålplate for jevn monteringsoverflate), 2 stk. 3
mm
•
M8-muttere, 6 stk.
•
M8-koblingsmuttere, 2 stk.
•
M8-låsemuttere, 2 stk.
•
Aluminiumsrør Ø 40, 2 stk.
•
Avstandsrør Ø 20 (eller muttere og skiver), 2 stk.
•
Takbrakett (standard), 1 stk.
•
Nedhengt tak
•
M8-gjengestenger, 2 stk.
•
Låseskiver, 2 stk.
(Et HKD-anker kan brukes som et alternativ. Stengene festes direkte
inn i dette).
1. Kutt pendelbrakettrøret til en lengde som tilsvarer den målte
avstanden mellom betongtaket og undersiden av det nedhengte
taket minus 50 mm.
Denne lengden er passende for et dobbelt gipslag i taket og en
ekstra klaring på 12 mm.
2. Kutt gjengestangen til en lengde som tilsvarer avstanden mellom
betongtaket og undersiden av det nedhengte taket minus 10 mm.
3. Ved montering må du først montere toppbalanseplaten for
skinnens senterbrakett. Monter balanseplaten som beskrevet i
monteringsanvisningene for direkte montering i betongtak. I dette
tilfellet må du imidlertid bore hull for begge ekspansjonsboltene
på samme tid.
4. Ved innføring av ekspansjonsbolter lar du ca. 15 mm stikke
ut under mutteren, slik at du kan skru koblingsmutteren på
den til dens halve lengde. Motstram koblingsmutteren mot
ekspansjonsboltmutteren.
5. Fest en mutter ca. 20 mm på gjengestangen og skru gjengestangen
inn i koblingsmutteren til den berører ekspansjonsbolten.
Motstram mutteren.
6. Fest bunnbalanseplaten og sikre den på plass med muttere.
Unngå malingen på den nederste delen av gjengestengene
til monteringen er fullført.
7. Klargjør resten av monteringspunktene etter en omhyggelig og
nøyaktig måling.
Første trinn i monteringen er nå fullført og bygging av det
nedhengte taket kan fullføres.
I den endelige sammensetningen plasserer du avstandsrøret i det
nedhengte taket. Dette røret vil beskytte det nedhengte taket.
Kutt avstandsrøret til en lengde som skaper en avstand på 1–5 mm
mellom undersiden av det nedhengte taket og den øvre siden av
monteringsbraketten. I stedet for rør kan muttere og skiver brukes
for å sikre den anbefalte avstanden.

3.2.3 Tretak

FORSIKTIG!
– Ikke monter skinner i et tretak med strekkskruer, for
eksempel franske treskruer.
– Ikke monter skinner i et tretak med rene treskruer
uten å ha foretatt en risikovurdering.
