Ved bruk av veggstøtteben kutter du støttebenprofilen til en passende
lengde i gulvenden.
Husk å ta høyde for gulvstøttefoten.
I tilfelle av gulvlister bruker du enten den høye veggstøttefoten eller
skjærer bort gulvlisten.
Monter alltid veggstøtteben rett på veggen i deres fulle lengde.
Marker hullene med et vater og bor hullene.
Betongvegg
Ved montering av en fritt hengende skinne inne i en betongvegg må
en veggbrakett brukes til montering.
For montering anbefaler vi å bruke enten ekspansjonsbolter M10 x 68
(f.eks. Hilti HSA eller tilsvarende) og boredybde på min 60 mm,
Ø 10, eller heftmørtel (f.eks. Hilti HIT-HY 150 og HAS M10 eller
tilsvarende) og boredybde på min 95 mm, Ø 12 (ved montering i
våtrom bruker du rustfritt stål av HAS-kvalitet A4-70).
Murvegg
Ved montering i murstein må vanlige veggbraketter benyttes. Vi
anbefaler imidlertid å bruke gulvstøtter hvis murveggen er svært
porøs.
For montering i massiv murstein anbefaler vi å bruke heftmørtel (f.eks.
Hilti HIT-HY 50 og HAS M10 eller tilsvarende), boredybde på min 90
mm i ½ murstein og 170 mm i 1/1 murstein, Ø12 (ved montering i
våtrom bruker du rustfritt stål av HAS-kvalitet A4-70).
For montering i hul murstein anbefaler vi å bruke enten en
rammepluggforbindelse (f.eks. Hilti HRDUGT eller tilsvarende) og
boredybde på min 80 mm, Ø 10, eller heftmørtel (f.eks. Hilti HIT-HY
20, og HAS M10 eller tilsvarende) og boredybde på min 95 mm, Ø 16.
For montering i porøse murverk anbefaler vi å bruke heftmørtel
(f.eks. Hilti HIT-HY 50 og HAS M10 eller tilsvarende), boredybde på
min 90 mm in ½ murstein og 170 mm i 1/1 murstein, Ø 12. Hvis
veggstøtter brukes ved montering, bruker du HAS M8, boredybde på
min 80 mm, Ø 10.
Lettbetong
Ved montering i lettbetong kan du enten bruke veggbraketter eller
veggstøtter, avhengig av veggens tilstand. For montering anbefaler
vi å bruke heftmørtel (f.eks. Hilti HIT-HY 50 og HAS M10 eller
tilsvarende) og boredybde på min 90 mm, Ø 12 (M8 for montering
av veggstøtter).
Du kan også bruke en pluggforbindelse for lettbetong (f.eks. Hilti
HGN, HUD-1 10L eller tilsvarende), boredybde på min 90 mm, Ø 10
/ HUD-1 8L, boredybde på min 80 mm, Ø 8.
1586749-B
Gipsvegg
Se også kapittel 3.7 Veggstøtteben, side139 .

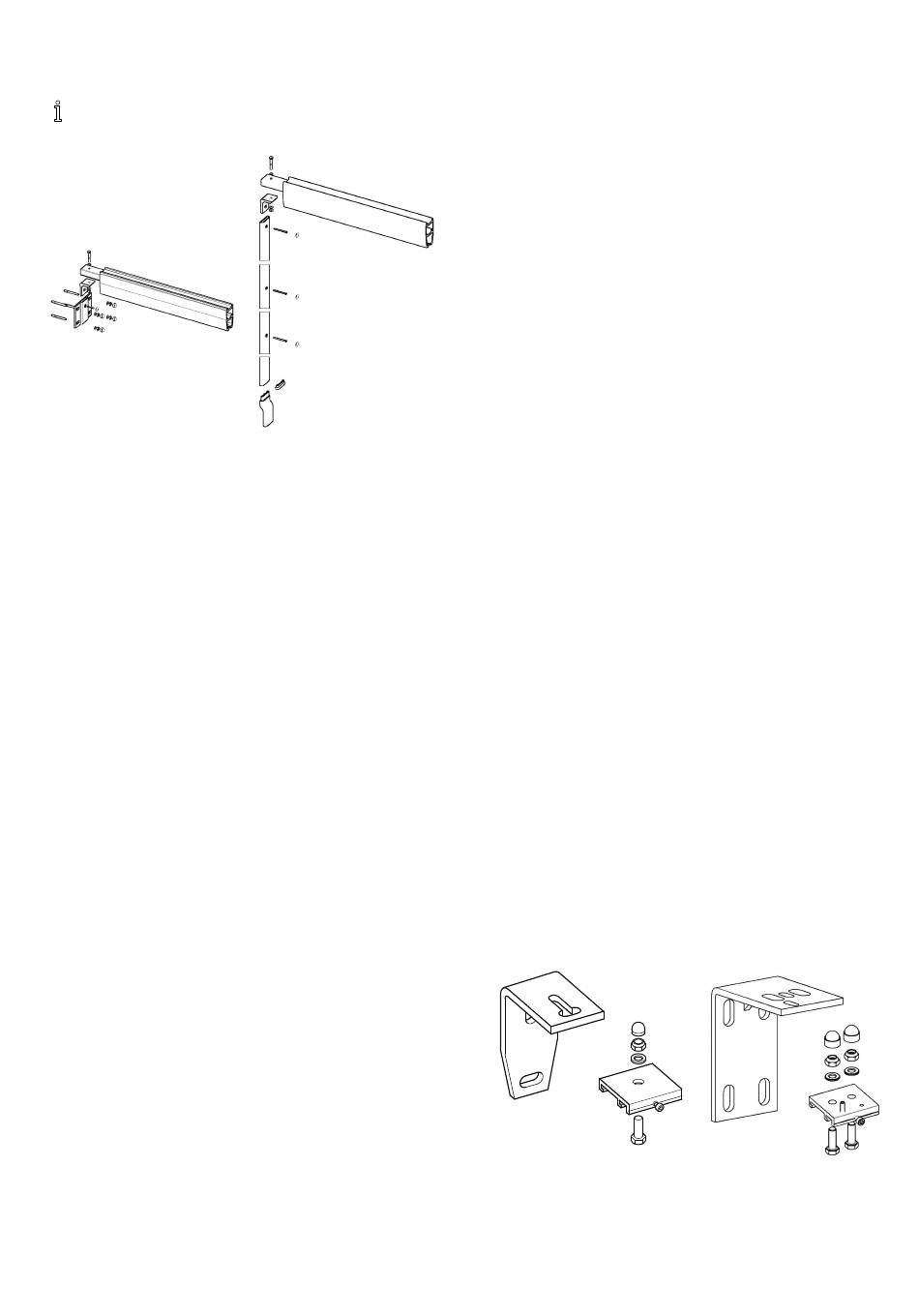

1. Fullfør monteringen av veggbraketten eller veggstøttebenet med
konsoll, veggstøttefoten og pluggene for å dekke skruehullene.
2. Sett løfterløpekatten eller løpekatten for sidelengs flytting i
skinnen. Løfterløpekatten kan være orientert i begge retninger,
mens orienteringen til løpekatten for sidelengs flytting må tilsvare
oppsettet til systemet for sidelengs flytting.
3. Sett endestopperne i begge endene av skinnen og stram dem
først ved hjelp av fingrene.
4. Sett innføringsrøret i skinnen. Hullet i røret må vende utover.
5. Løft skinnen samtidig som du holder fast i innføringsrøret, for å
forhindre at det glir inn i skinnen.
6. Monter innføringsrøret på konsollen på veggbraketten eller
veggstøttebenet.
7. Juster skinnen på langs for å oppnå riktig avstand mellom veggen
og skinnen.
8. Det må være en overlapping på minst 300 mm mellom skinnen
og innføringsrøret. Kontroller for å verifisere ved å se gjennom
inspeksjonshullet på siden av skinnen. Inspeksjonshullet befinner
seg eksakt 300 mm fra enden av skinnen
9. Når skinnen er riktig plassert, borer du et hull på Ø 7 mm
gjennom skinnen og innføringsrøret, ca. 100 mm fra enden av
skinnen. Fest skinnen på plass med gjennomgående bolter M6
med låsemuttere.
10. Når du har plassert skinnen, justerer du endestopperen til den
rette posisjonen. Ved plassering av endestopperen må du sørge
for at løfteren ikke vil treffe veggen. Med et system for sidelengs
flytting må du sikre at de to løpekattene for sidelengs flytting
treffer endestopperen samtidig.
Vinklet, veggmontert
Skinnen kan monteres diagonalt i rommet. Skinnen kan maksimalt
vinkles 45°.
Monteringen utføres som beskrevet for vanlig veggmontering med
eller uten veggstøtter. Røret leveres imidlertid klargjort for vinklet
montering.
3.4 Veggmontering – sideopphengt brakett
eller side/ende-opphengt brakett
Ved montering av et skinnesystem sideopphengt kan parallellskinnene
monteres nær veggen.
Ved montering av et skinnesystem sideopphengt må veggen være
såpass sterk at veggstøttebena er unødvendige.
Ved montering av S-profil er 2000 mm maksimalavstanden mellom
hvert festepunkt, men minst 3 punkter er nødvendige.
Ved montering av M-profil er 4000 mm maksimalavstanden mellom
hvert festepunkt, men minst 3 punkter er nødvendige.
Mål alltid avstanden mellom begge veggene nøyaktig samt i riktig
høyde og plassering av systemet. Veggbraketten kan justeres med
