Invacare®EC-Track™
Uavhengig av om de to løpekattene for sidelengs flytting er
vendt mot hverandre eller i samme retning, er det viktig at de to
hurtigtraversbrakettene vender i samme retning. Ellers vil det oppstå
problemer ved montering av skinnen.
Når traversskinnen er korrekt plassert på langs og godt festet i
hurtigtraversbraketten med Umbraco-skruen, låses skinnen med en
pinolsenterskrue, som skrus inn i hurtigtraversbraketten ovenfra før
den skrus helt ned.
Traversskinnen henges opp delvis imellom
Når traversskinnen henges opp delvis imellom, brukes samme
monteringsprinsipp som når traversskinnen henges opp under. Her
blir skinnen kuttet ved levering, slik at hurtigtraversbraketten kan
monteres på skinnens midterste opphengspunkt.
Før montering av traversskinnen er det viktig å huske på å bestemme
om det skal være mulig å montere løfterløpekatten senere eller ikke.

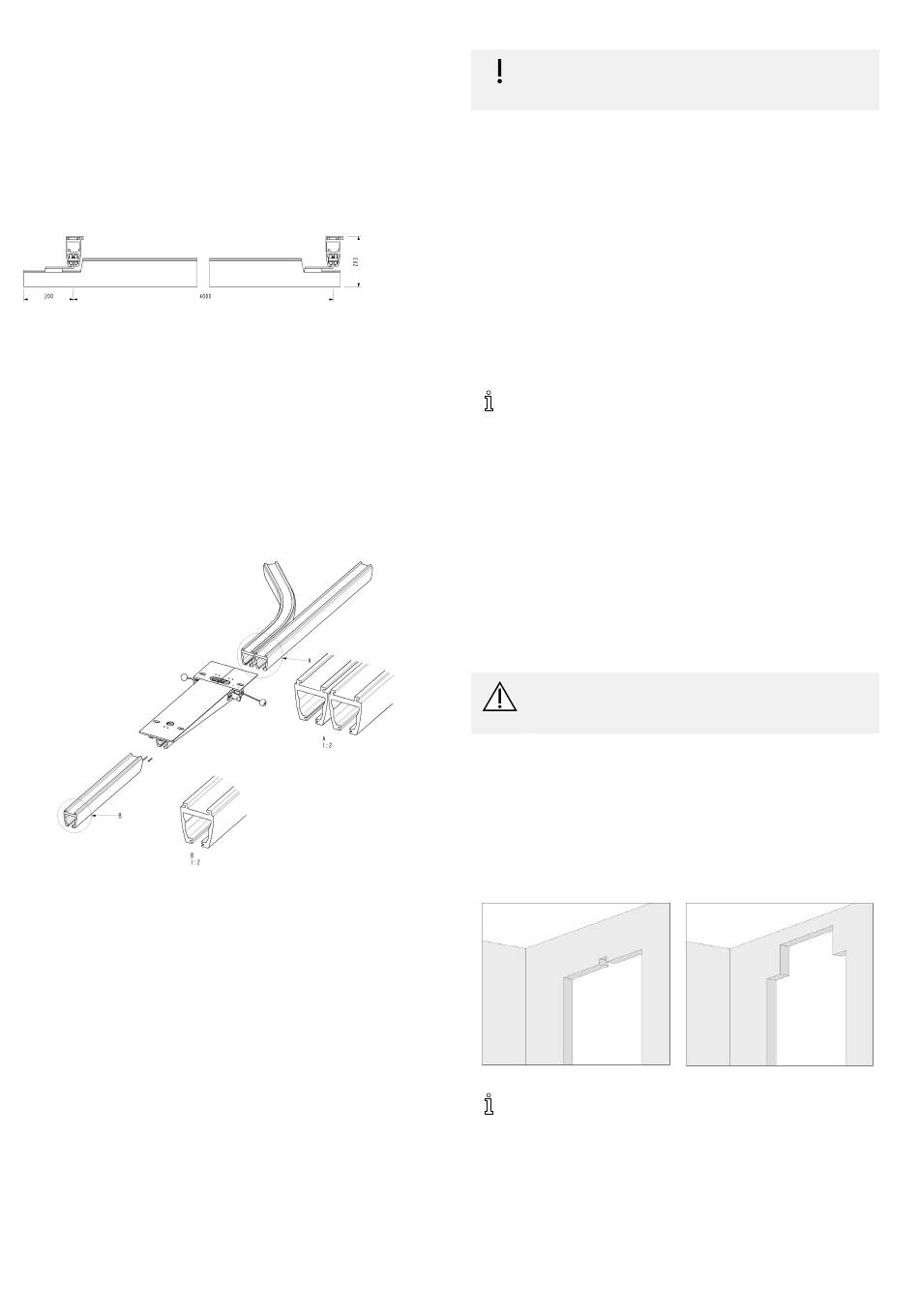

3.9 Montere sporvekslere

Sporveksleren brukes der en endring i retning er nødvendig under
forflytning av pasienten. Sporveksleren betjenes manuelt. Ved å
koble sporveksleren med både rette skinner og buede skinner kan
forskjellige kombinasjoner oppnås.
Sporveksleren kan bare brukes i kombinasjon med takmontering og
S-profilskinner. Sporveksleren er utformet for standard takbrakett.
Ved bestilling eller montering av det rette eller buede
enkeltskinnesystemet er det viktig å huske hvilken retning
monteringstappene i sporveksleren vender i. Bare én standard
sporveksler er tilgjengelig – se illustrasjonen.
Ved montering i betongtak, se kapittel 3.2.1 Betongtak, side133
(standardbraketter), og kapittel 3.6.2 Skinnekobling for profil S, side
138 .
En omboring i skinnene utføres ved sammenkobling av skinnene.
Denne omboringen utføres i sporveksleren ved levering, og de
påkrevde rørpinnene leveres. Ved montering av skinnene til
bryteren må du huske å stramme de forhåndsinstallerte låseskruene
på sporveksleren – se illustrasjonen. Ved behov for informasjon
om montering av en sporveksler på forskjellige taktyper eller i
kombinasjoner med pendler kontakter du Invacare® for ytterligere
informasjon.
140
VIKTIG!
– Etter montering må funksjonene til sporveksleren og
monteringen av endestopperne inspiseres.

3.10 Transittkobling

Transittkoblingen bruktes i situasjoner der transport fra ett rom til
et annet er påkrevd, ved hjelp av bare én Robin-motor. Koblingen
betjenes elektrisk.
Transittkoblingen kan monteres i forskjellige
skinnesystemkombinasjoner. Koblingen kan brukes til å sammenkoble
enten to systemer for sidelengs flytting eller ett system for sidelengs
flytting og ett enkeltskinnesystem.
Koblingen leveres med en standardlengde på 800 mm, og kan
anvendes der veggen er opptil 170 mm tykk. Koblingen leveres med
én kontrollknapp, én strømforsyning med 2 meters ledning (som må
justeres under monteringen) og en bruksanvisning.
Hvis en transittkobling er nødvendig i situasjoner der veggen
er tykkere enn 170 mm, kontakter du Invacare®.
Når du bestiller transittkoblingen er det viktig å bestille låsefester for
skinnene i både rom 1 og 2. Ved tilkobling til et enkeltskinnesystem
se punkt 5.5 om skinnesammenkobling. Pendler for monteringen
leveres ikke sammen med koblingen. Bestill pendler separat i ønsket
lengde for koblingen.
Anbefalt montering:
1. Transittkobling
2. System for sidelengs flytting / enkeltskinnesystem
3. Posisjonere fester
4. Sluttest – Funksjons- og belastningstest
3.10.1 Justere hullet i veggen/døråpningen
FORSIKTIG!
– Før du lager et hull i veggen, må du forsikre deg om at
veggen er ikke en bærende vegg.
Hullet må alltid plasseres nøyaktig i midten av døråpningen:
Hvis det kreves at bare skinnen
skal passere gjennom veggen,
må hullet være minst 73 mm
høyt og minimum 65 mm bredt.
Det beste resultatet oppnås hvis transittkoblingen ble tatt
hensyn til helt i begynnelsen av huskonstruksjonen. På denne
måten kan døråpningen konstrueres med optimal løftehøyde.

3.10.2 Montere transittkoblingen

Koblingen leveres montert med motorboksen, fester for pendler
og låsefester. Den leverte transittkoblingen er klargjort, slik at hele
motorboksen plasseres i ett av de to rommene etter montering.
Dersom økt løftehøyde kreves,
må hullet være større.
For en hullhøyde på mer enn
80 mm må bredden være minst
600 mm for at den takmonterte
løfteren skal passere gjennom.
