Rails
Parallel: L-profiel
Traverse: L-profiel

2.3 Verplaatsing tussen ruimtes

Verplaatsing tussen ruimtes met twee tilliften
Verplaatsen tussen ruimtes kan met twee Robin-tilliften; één in elke
ruimte. Ter vergemakkelijking wordt een kamer-naar-kamer-trolley
van Invacare gebruikt.
Verplaatsen tussen ruimtes is mogelijk met zowel een enkelvoudige
als een kamerbrede installatie. De rails moeten dan zo dicht mogelijk
bij de deuropening worden geplaatst. Bij een kamerbreed railsysteem
voor verplaatsing tussen ruimtes moet de traverse rail loodrecht op
de wand met de deuropening worden gemonteerd. De afstand tussen
de twee eindstopblokken mag niet groter zijn dan 600 mm. Voor een
goede verplaatsing tussen de ruimtes moet de afstand tussen de vloer
en de onderkant van de tillift minstens 1,85 m zijn. Daarmee moet
rekening worden gehouden tijdens installatie van het railsysteem.
1586749-B
Combinatie
Onderhangende traverse:
Tussenhangende traverse:
Deels tussenhangende
traverse:

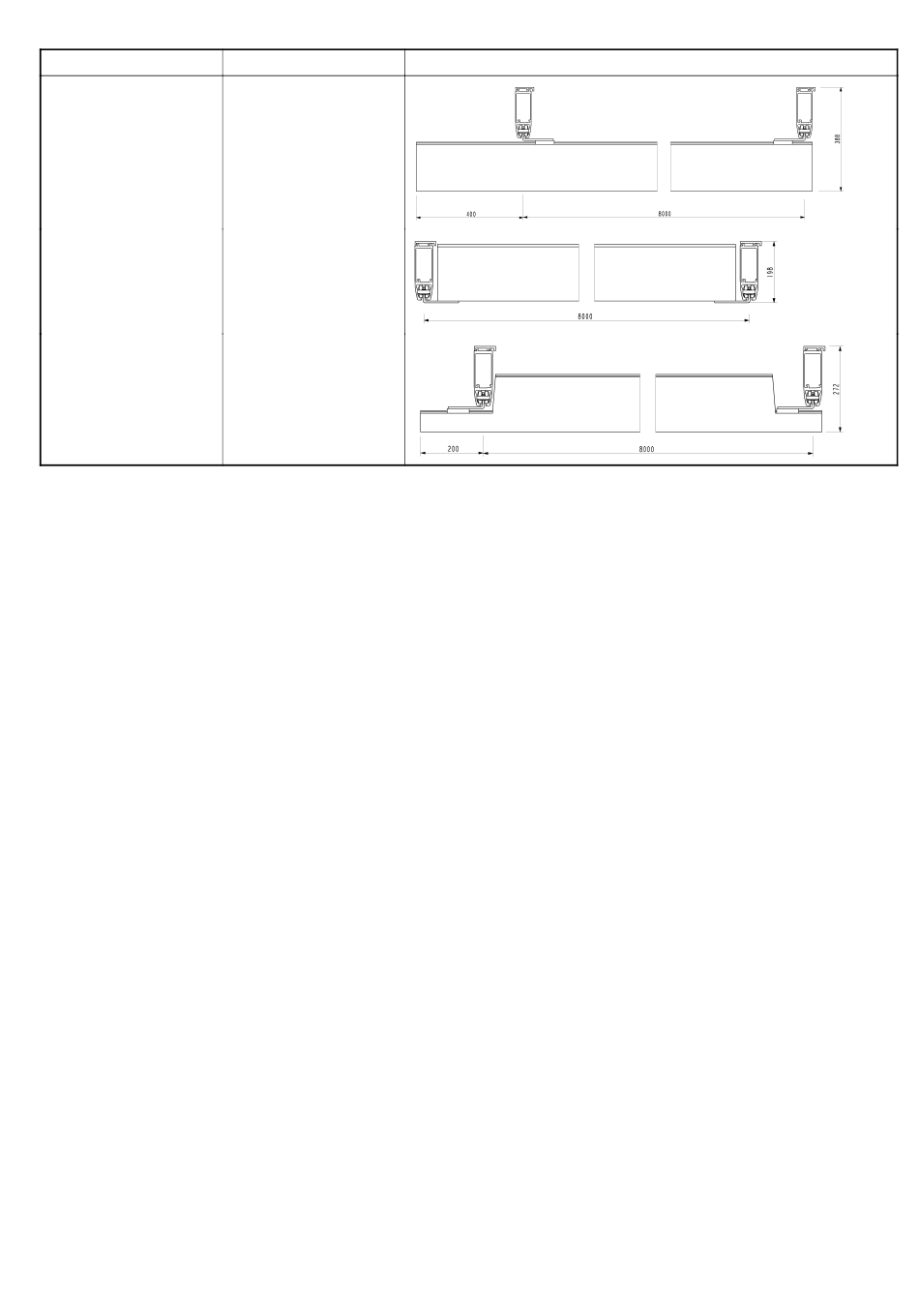

Mogelijke combinaties
Verplaatsing tussen ruimtes met doorgang
(doorgangskoppelstuk)
Een andere manier van verplaatsen tussen ruimtes kan door middel
van een gemonteerd doorgangskoppelstuk.
Het koppelstuk kan worden gebruikt om twee traverse systeem met
elkaar te verbinden, of een traverse systeem met een enkelvoudig
railsysteem.
Het koppelstuk wordt elektrisch aangestuurd via een bedieningsknop
aan de wand. Het koppelstuk wordt geleverd in een standaardlengte
van 800 mm.
Zie hoofdstukken 2.4 Rails, beugels en accessoires, pagina104en 3.10
Doorgangskoppelstuk, pagina116voor meer informatie.
