Husk også at bestille loftsbeslag, når der bestilles ophæng.

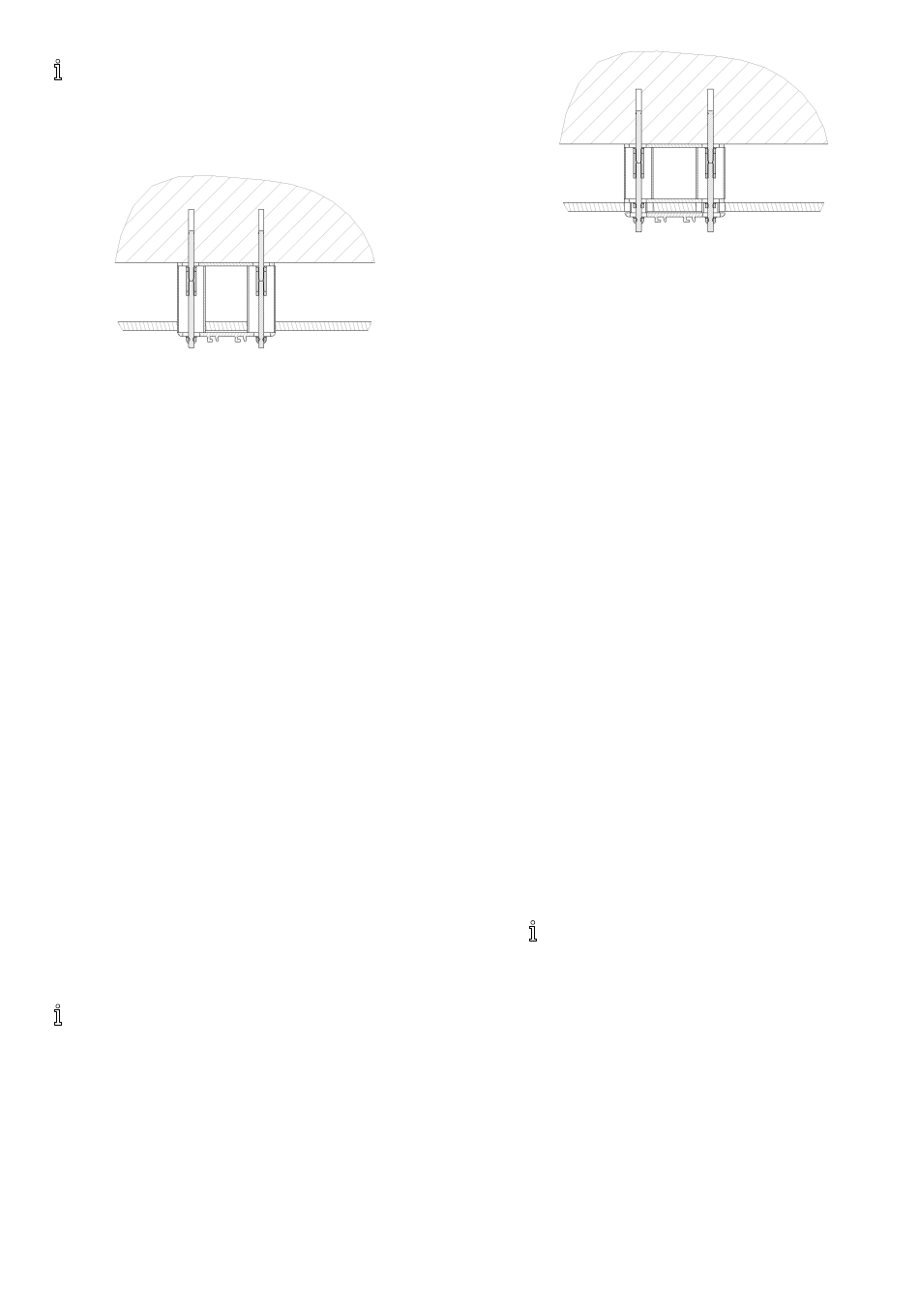

Nedtageligt ophængt loft
I tilfælde af et nedtageligt ophængt loft er der adgang til det ophængte
loft, og ophængsbeslag og skinne kan monteres på samme tid.
•
Betonloft.
•
Udvidelsesbolte M8x75, 2 stk.
•
Befæstningsbøjle (stålplade til jævn installationsoverflade), 1 stk.
3 mm.
•
M8-møtrikker, 4 stk.
•
M8-koblingsmøtrikker, 2 stk. (Opsamlingsbøsning).
•
M8-låsemøtrikker, 2 stk.
•
Aluminiumrør Ø40, 2 stk.
•
Loftsbeslag (standard), 1 stk.
•
Nedtageligt ophængt loft.
•
M8-gevindstænger, 2 stk.
•
Spændeskiver, 2 stk. 11 x 35 x 2.
(Et HKD-anker kan bruges som alternativ, som stængerne fastgøres
direkte på).
1. For at sikre, at ophængsbeslagene får den rigtige længde, skal du
bruge afstanden mellem betonloftet og den nederste kant på det
ophængte loft som udgangspunkt.
Denne afstand bruges til at fastsætte længden på ophængsbeslaget
og på gevindstangen. Deres længde skal svare til den tidligere
målte afstand, der er nævnt ovenfor.
2. Ved installation skal du først montere befæstningsbøjlen til det
midterste loftsbeslag. Dette gøres ved at følge anvisningerne for
installation direkte i et betonloft. I dette tilfælde skal hullerne dog
bores til begge udvidelsesbolte på samme tid.
3. Når udvidelsesboltene føres ind, skal du lade ca. 15 mm stikke
ud under møtrikken, så du kan skrue koblingsmøtrikken på til
halvdelen af dens længde. Stram koblingsmøtrikken fra den anden
side mod udvidelsesboltens møtrik. Mål op til hullet i et ophængt
loft, og bor/skær dette hul til Ø40 mm.
4. Fastgør en M8-møtrik på gevindstangen (ca. 20 mm ind på
stangen), skru stangen ind i koblingsmøtrikken, indtil den rammer
udvidelsesbolten, og stram møtrikken fra den anden side.
5. Når dette er gjort, skal du skubbe de to aluminiumrør ind
i hullerne og fastgøre skinnen som beskrevet i de generelle
anvisninger.
Afstanden mellem det ophængte loft og loftsbeslaget skal
være mindst 1-5 mm for at forhindre skader på det falske loft.
Fastsiddende ophængt loft
I tilfælde af et fastsiddende ophængt loft skal skinnemonteringen
udføres via to trin. Sænkebeslaget skal derfor fastgøres uden støtte
fra loftsbeslaget.
1586749-B
•
Betonloft.
•
Udvidelsesbolte M8x75, 2 stk.
•
Befæstningsbøjler (stålplade til jævn installationsoverflade), 2 stk.
3 mm.
•
M8-møtrikker, 6 stk.
•
M8-koblingsmøtrikker, 2 stk.
•
M8-låsemøtrikker, 2 stk.
•
Aluminiumrør Ø40, 2 stk.
•
Afstandsrør Ø20 (eller møtrikker og spændeskiver), 2 stk.
•
Loftsbeslag (standard), 1 stk.
•
Ophængt loft.
•
M8-gevindstænger, 2 stk.
•
Spændeskiver, 2 stk.
(Et HKD-anker kan bruges som alternativ, som stængerne fastgøres
direkte på).
1. Skær ophængsbeslagsrøret til en længde, der svarer til den målte
afstand mellem betonloftet og den nederste kant på det ophængte
loft minus 50 mm.
Denne længde passer til et dobbelt gipslag i loftet og en ekstra
frigang på 12 mm.
2. Skær gevindstangen til en længde, der svarer til afstanden mellem
betonloftet og den nederste kant på det ophængte loft minus
10 mm.
3. Ved montering skal du først montere den øverste
befæstningsbøjle til midterbeslaget på skinnen. Montér
befæstningsbøjlen som beskrevet i monteringsanvisningerne for
direkte montering i et betonloft. I dette tilfælde skal du bore
hullerne til udvidelsesboltene på samme tid.
4. Når udvidelsesboltene føres ind, skal du lade ca. 15 mm stikke
ud under møtrikken, så du kan skrue koblingsmøtrikken på til
halvdelen af dens længde. Stram koblingsmøtrikken fra den anden
side mod udvidelsesboltens møtrik.
5. Fastgør en møtrik ca. 20 mm inde på stangen, og skru
gevindstangen ind i koblingsmøtrikken, indtil den rører ved
udvidelsesbolten, og stram møtrikken fra den anden side.
6. Montér den nederste befæstningsbøjle, og fastgør den med
møtrikker.
Undgå maling på den nederste del af gevindstængerne,
før monteringen er fuldført.
7. Klargør resten af monteringspunkterne efter omhyggelig og
præcis opmåling.
Det første monteringstrin er nu fuldført, og konstruktionen på
det ophængte loft kan færdiggøres.
I den endelige montering skal afstandsrøret placeres i det ophængte
loft. Dette rør beskytter det ophængte loft. Skær afstandsrøret til
en længde, så der er en afstand på 1-5 mm mellem den nederste kant
på det ophængte loft og den øverste kant på installationsbeslaget. I
stedet for rør kan der anvendes møtrikker og spændeskiver til at
sikre den anbefalede afstand.
