Invacare®EC-Track™

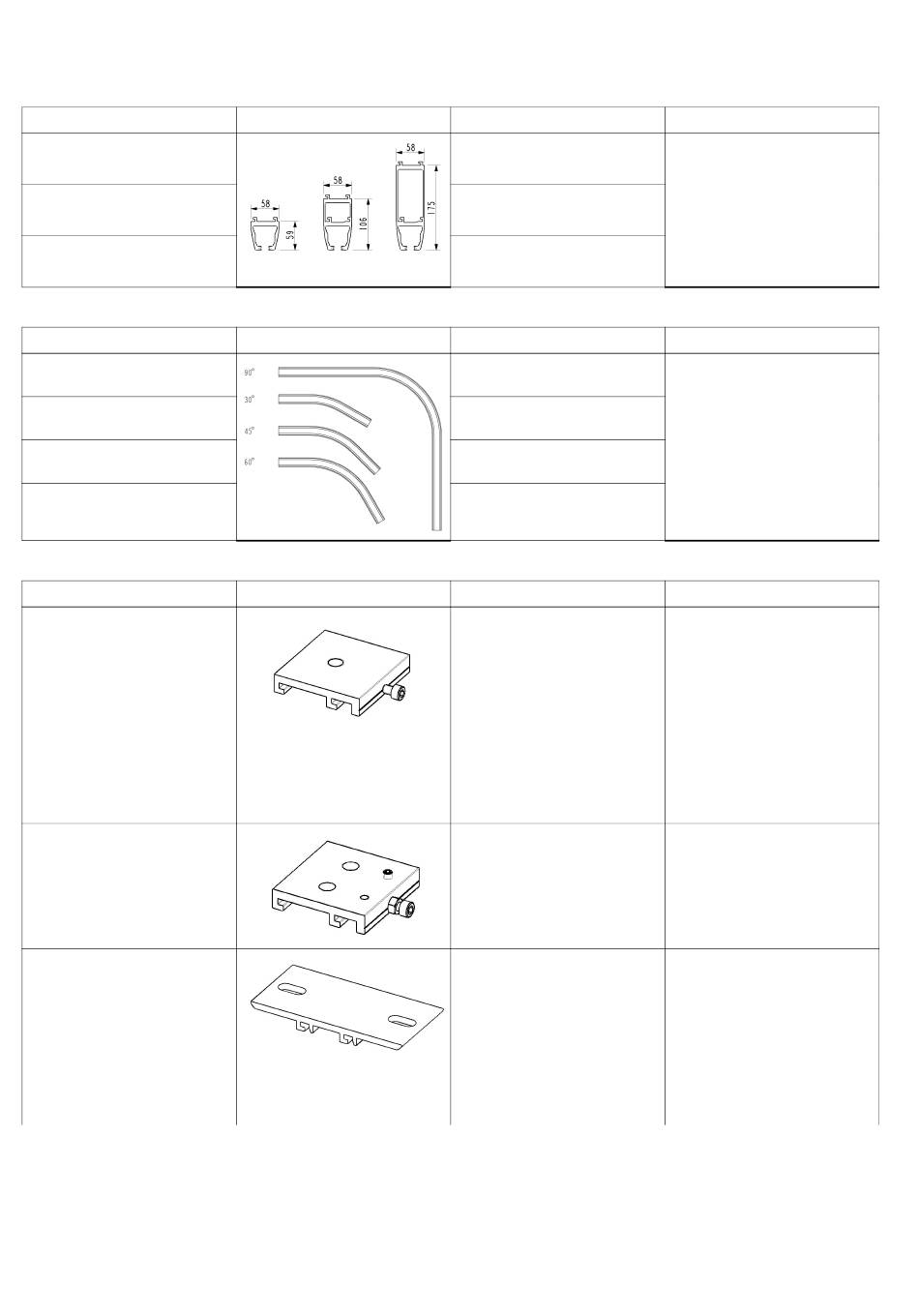

2.4 Skenor, fästen och tillbehör
Skenprofiler S, M och L
Typ
Skenprofil S
Skenprofil M
Skenprofil L
Kurvor 30°, 45°, 60°, 90°
Typ
Kurva 30°
Kurva 45°
Kurva 60°
Kurva 90°
Takfästen
Typ
Takfäste, snabbfäste
Takfäste, snabbfäste, travers
Takfäste, standardtyp
152
Beskrivning
Maximal längd=7,8 m
Maximal längd utan stöd: 2 m
Maximal längd=7,8 m
Maximal längd utan stöd: 4 m
Maximal längd=7,8 m
Maximal längd utan stöd: 8 m
Beskrivning
Skenprofil S med kurva 30° och 2
x 200 mm rak skena
Skenprofil S med kurva 45° och 2
x 200 mm rak skena
Skenprofil S med kurva 60° och 2
x 200 mm rak skena
Skenprofil S med kurva 90° och 2
x 600 mm rak skena
Beskrivning
Takfästen med dolda fästelement.
Används vid takmontering
av enkelskensystem och
traverssystem
Storlekar (BxDxH):
•
30x68x14 mm
(för kurvor)
•
70x68x14 mm
(för vanlig takupphängning)
•
120x68x14 mm
(för skenskarv)
Fästen för traverssystem och
sidohängd väggmontering
Fästet monteras på
traversåkvagnens undersida,
vid underhängd och delvis förhöjd
traversmontering.
Takfästen med synliga fästelement.
Används vid takmontering
av enkelskensystem och
traverssystem
Storlekar (BxDxH):
•
30x146x14 mm (för kurvor)
•
70x146x14 mm (för vanlig
takupphängning)
Info
färg: vit
Info
Samtliga kurvor har en radie på
400 mm.
Samtliga kurvbågar levereras
som höger- eller vänsterkurva.
Kännetecken för höger- och
vänsterkurva finns i kapitel3.5
Kurvor, Sida161
Info
Montering: Se kapitel 3.2
Takmonteringssystem, Sida157 .
