6. Installare il giogo inferiore e fissarlo con dadi.
Evitare di verniciare la sezione inferiore delle aste
filettate fino a che l'installazione non è completa.
7. Preparare il resto dei punti di installazione dopo una misurazione
attenta e accurata.
A questo punto, la prima fase dell'installazione è completa e la
costruzione del soffitto sospeso può essere ultimata.
Nell'installazione finale, posizionare il tubo di distanza nel soffitto
sospeso. Questo tubo proteggerà il soffitto sospeso. Tagliare il tubo
di distanza a una lunghezza che crei una distanza di 1-5 mm tra la
faccia inferiore del soffitto sospeso e la faccia superiore della staffa
di installazione, mentre i tubi, i dadi e le rondelle possono essere
utilizzati per garantire la distanza raccomandata.

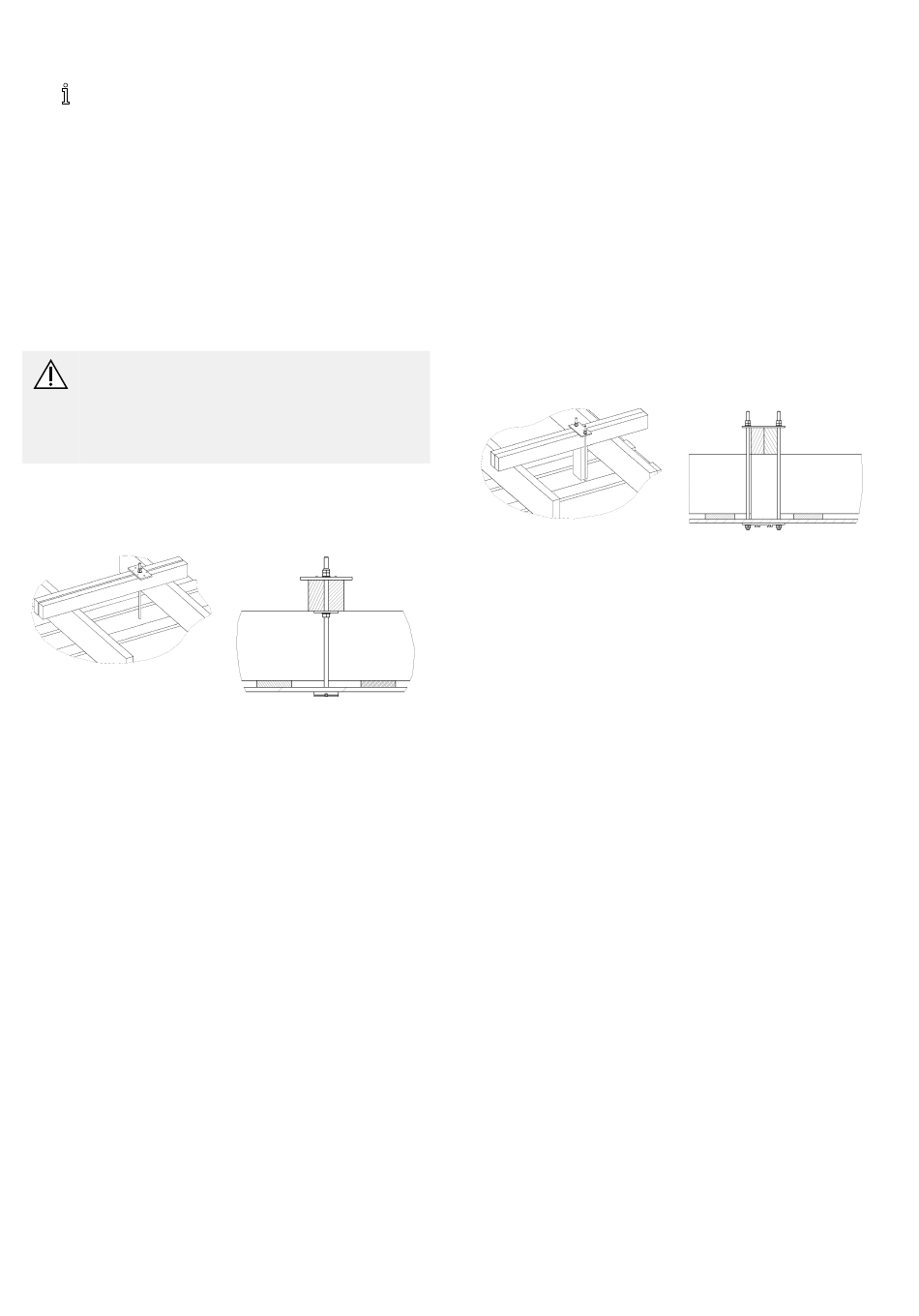

3.2.3 Soffitto in legno

AVVERTENZA!
– Non installare le guide su un soffitto in legno con viti a
tensione, come i tirafondi.
– Non installare le guide su un soffitto in legno con viti
per solo legno senza aver effettuato una valutazione
dei rischi.
Staffa rapida
In alcuni casi, il montaggio su un'opera in legno a soffitto può essere
un'alternativa al montaggio a parete o su un supporto per parete.
Ciò a condizione che l'opera sia accessibile dall'alto. Quando si
effettua il montaggio sull'opera in legno a soffitto, è necessario
posizionare uno scambio di rinforzo. Quando si effettua un rinforzo,
è importante scegliere legno di scambio di dimensioni adeguate per
tollerare la distanza tra due travi del soffitto, in modo da ottenere una
capacità portante sufficiente. Una volta contrassegnate tutte le staffe
sul soffitto, occorre esaminare se vi è spazio sufficiente al di sopra del
materiale del soffitto. Successivamente, si praticano fori con Ø 12,5
mm nel materiale del soffitto. I fori possono essere ora individuati
dall'alto, preparati per gli scambi ed è possibile misurare la lunghezza
necessaria delle aste filettate. Lo scambio deve coprire almeno due
travi del soffitto su ciascun lato del punto di sospensione. Quando
si utilizzano gli scambi, occorre collocare due scambi da 45 x 95
mm paralleli l'uno all'altro, a una distanza di 14 mm, per consentire
il passaggio di un'asta filettata M12. Per determinare la lunghezza
dell'asta filettata, calcolare l'altezza di una trave del soffitto + la
lunghezza del legno di scambio + il materiale del soffitto + 60 mm per
la rondella e i dadi.
Posizionare l'asta filettata adattata nel legno di scambio e inserire una
rondella e un dado prima che l'asta filettata sia inserita ulteriormente
nel soffitto, quindi posizionare quest'ultima con una piastra di
alluminio, una rondella di serraggio e un dado sopra il legno di
scambio. La piastra di alluminio è avvitata nel legno di scambio
dall'alto. Lasciare che l'asta filettata sporga di circa 25 mm sotto il
materiale del soffitto. Una staffa rapida per soffitto può essere ora
avvitata sull'asta filettata sotto il materiale del soffitto. L'asta per
soffitto viene fissata con un dado basso M12. L'asta filettata deve
essere avvitata completamente all'interno del dado, ma deve sporgere
da esso, al di sotto del raccordo.
88
Durante il montaggio della staffa e del dado, è importante applicare a
essi una sostanza adesiva. Una volta montate tutte le staffe, sollevare
la guida, modificarne la lunghezza e serrarla. Prima che la guida
sia serrata al soffitto (operazione che avviene dall'alto), occorre
controllare che il legno di scambio poggi su entrambe le travi del
soffitto. In caso contrario, deve essere frapposto un elemento in
questo spazio.
A questo punto si fissa il dado sul legno di scambio prestando
attenzione, finché la staffa non si trova a livello con il materiale del
soffitto. È importante non serrare al punto che il materiale del
soffitto sia sollevato tra le travi del soffitto. Dopo tale operazione, si
posiziona una piastra di acciaio intorno all'asta filettata sotto il legno di
scambio e il dado viene fissato su di essa, bloccando così la posizione.
Infine, un dado di bloccaggio viene fissato sul dado posto nella parte
superiore del legno di scambio. Vengono quindi montati i connettori
terminali dei carrelli, del fine corsa e delle guide, come descritto
nella sezione 5.2.1.
Staffa standard
•
Aste filettate M10, 2 pezzi.
•
Dadi M10, 4 pezzi.
•
Gioco, 1 pezzo.
•
Tensori 45 x 90 x 1.500 mm, 2 pezzi.
•
Strato delle travi.
•
Spazio sottostante il tetto/il soffitto.
•
Staffa per soffitto, 1 pezzo.
•
Dadi di bloccaggio M10, 2 pezzi.
•
Rondella, 2 pezzi 11 x 35 x 2
Talvolta, l'installazione con viti passanti può costituire un'alternativa
all'installazione a parete o su un supporto per parete.
In questo caso, lo strato delle travi del tetto deve essere accessibile
dall'alto. Di solito, ciò avviene nelle case a un solo piano. Per
rinforzare lo strato delle travi del tetto si posizionano scambi di 45
x 95 mm sui bordi.
Anziché bulloni di espansione, si utilizza un'asta filettata M10 di
lunghezza adeguata. Una piastra di installazione (gioco) poggia sulla
parte superiore dei tensori.
Lo scambio deve poggiare sulle travi del tetto, su entrambi i lati della
sospensione. Qualora ciò non fosse possibile, lo scambio deve essere
fissato saldamente per evitare che si inclini quando è collegato a un
carico.
Il numero minimo di tre punti di montaggio per guida per il soffitto
in cemento non si applica ai soffitti in legno. Qui è il massimo spazio
libero a determinare il numero dei punti di montaggio.
Il seguito del processo di installazione è simile al processo relativo ai
soffitti in cemento. Tuttavia, è necessario praticare entrambi i fori per
la staffa centrale (staffa standard) contemporaneamente.
Tagliare le aste filettate fino alla lunghezza appropriata e collegare le
rondelle e i dadi di bloccaggio M10.
Le aste filettate devono essere avvitate dal basso verso l'alto nel
gioco. Il gioco viene serrato agli scambi dall'alto tramite chiodi e viti.
Prima che la guida sia serrata al soffitto (operazione che avviene
dall'alto), occorre ricontrollare che il legno di scambio poggi su
due travi del soffitto. In caso contrario, deve essere frapposto un
elemento in questo spazio.
