Vid användning av parallellskenor i traverssystem måste ändstoppen
placeras så att traversåkvagnarna träffar ändstoppen samtidigt.
Montering med standardfäste för tak
Takfästena ska skjutas på skenan och placeras med maximalt 2 m
mellan varje fäste och maximalt 200 mm från det sista fästet till
skenans ände. Minst tre fästen ska användas per skena. Om du ska
montera skenan ensam bör du använda ett ojämnt antal fästen. Då
kan du skapa jämvikt genom att hänga den första skruven i fästet mitt
på skenan.
I minst en av skenans ändar ska du skruva fast ett fäste med
låsskruv.
1. Mät ut hålet för den ena expanderbulten på det mittersta fästet.
Borra hålet till cirka 80 mm djup med en 8 mm bit för
slagborrmaskin. Hålet är djupare än expanderbultens längd för
att underlätta demontering. Vid demontering kan du slå in bulten
helt i hålet i stället för att dra ut den.
2. Slå i en expanderbult M8x75 (t.ex. Hilti HSA eller motsvarande).
Lämna tillräckligt med utrymme för fästets tjocklek (6 mm),
låsbrickan (2 mm) och muttern (7 mm) plus lite extra marginal.
När du har slagit i bulten tar du bort muttern och brickan.
3. Skjut in lyftåkvagnen i skenan. Åkvagnen kan vändas åt båda håll.
4. Om du ska montera en traversåkvagn måste den vara rättvänd i
förhållande till den traversskena som ska användas.
5. Montera ändstopp i vardera ände av skenan. Montera de ställbara
ändstoppen i skenan med gummiproppen först och stålplåten mot
skenans undersida. Dra åt skruvarna för hand.
6. Lyft skenan på plats. Montera brickorna och muttrarna och dra
åt lite lätt. Justera skenan i längsgående och diagonal riktning.
Dra åt muttern.
7. Borra hålet till fästet i skenans ena ände men på motsatt sida av
skenan. Slå i expanderbulten, finjustera och dra åt.
Borra sedan de återstående hålen i ena ytterläget av hålet i fästet.
Om borret går mot ett armeringsjärn innan hålet är 50 mm djupt
provar du att borra i det andra ytterläget. Om borret går emot
ett armeringsjärn på nytt ska du flytta fästet cirka 20–25 mm längs
skenan. På så vis döljer fästet de misslyckade hålen.
Om hålets djup är mellan 50 och 70 mm ska du använda
en expanderbult M8x57.
8. Slå i de återstående expanderbultarna, sätt fast brickorna och
muttrarna och dra åt.
9. Sätt de ställbara skenstoppen på plats och dra åt. Se till att
placera ändstoppen så att lyften inte går emot väggen.
Vid montering av parallellskenor i traverssystem ska du se till
att ändstoppen placeras likadant så att traversåkvagnen träffar
ändstoppen samtidigt.

3.2.2 Betongtak med undertak

Om rummet har ett undertak som inte enkelt kan plockas ned
rekommenderas en lösning där skenan monteras med väggfäste eller
väggstolpar.
Om undertaket går att ta ned, eller om ett nytt fast undertak ska
läggas, är montering med ställbara fästen den mest estetiska lösningen.
Om du väljer den lösningen ska du använda den minsta skenprofilen S.
158
Pendelmontering
Vid takmontering behöver man ibland pendla ned skenan. Detta
kan vara fallet dels i rum med undertak där skenan ska hänga
mellan det riktiga taket och undertaket, dels vid höga takhöjder där
pendelmontering behövs för att lyftens lyftområde ska kunna utnyttjas
maximalt.
Pendelmontering kan utföras med olika metoder:
A – Pendelmontering med gängstång och avståndsrör som anpassas
på plats. Montering med den metoden beskrivs i det här avsnittet.
B – Montering med ställbara pendlar. Pendeln har en överdel och
en underdel. Genom att överdelen skjuts utanpå underdelen kan
pendelns längd justeras inom ett bestämt intervall. Pendlarna finns
med följande standardintervall:
•
200–300 mm
•
280–460 mm
•
440–740 mm
Efter att ha fastställt rätt pendellängd för monteringen drar du ut
pendeln till den längden och spänner fast med en skruv. Borra
därefter ett hål för en bult M8x65 genom båda delarna så att pendeln
låses i rätt längd.
Pendelns överdel ska monteras i taket enligt anvisningarna i kapitel
3.2.1 Betongtak, Sida157och 3.2.3 Trätak, Sida159på samma sätt som
vid montering med standardfäste.

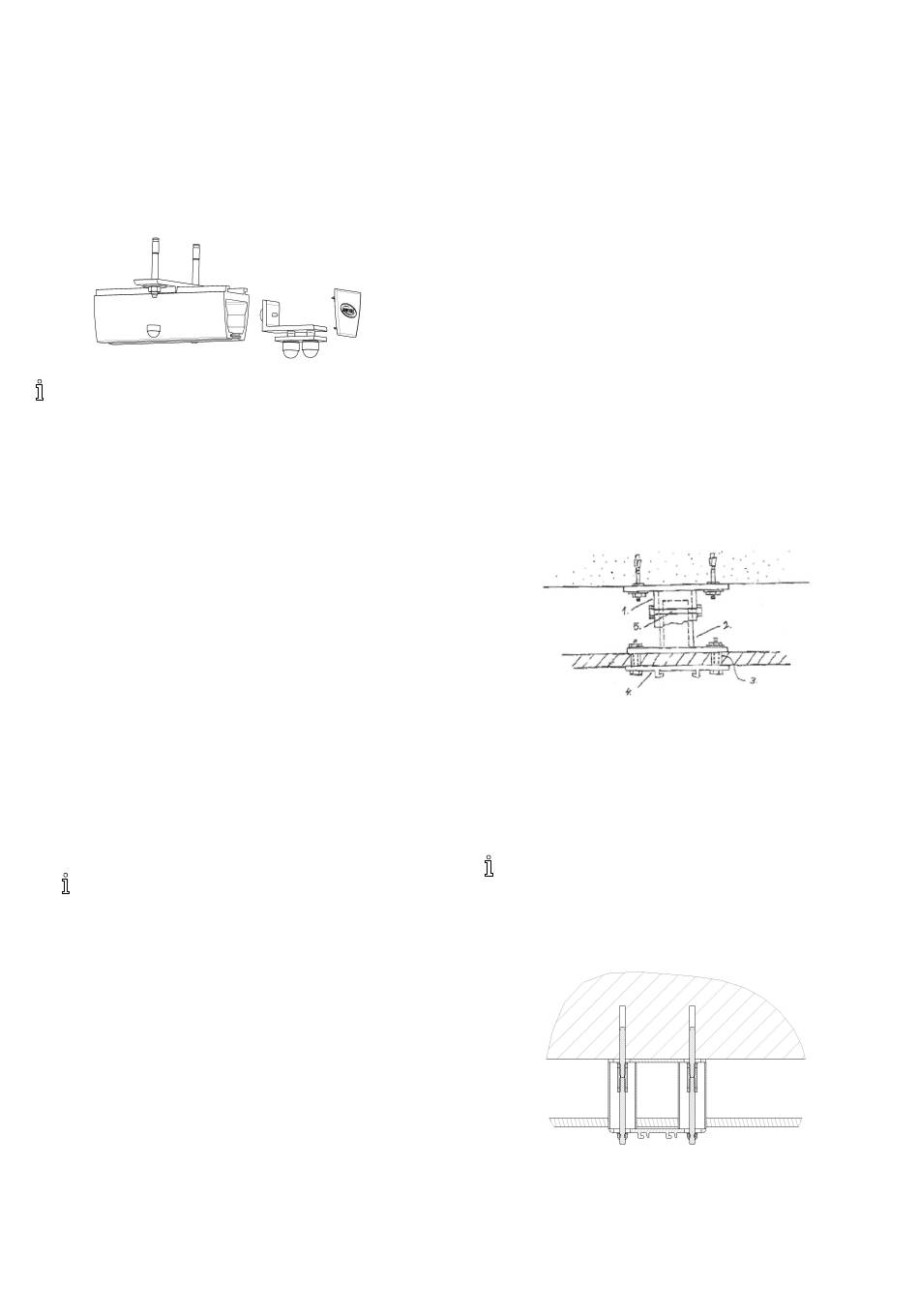

Pendelns underdel ska monteras i takfästet som på bilden nedan.
•
1. Pendel, överdel
•
2. Pendel, underdel
•
3. Avståndsrör genom undertak, Ø15
•
4. Takfäste, standardtyp
•
5. Genomgående låsbult, M8x65
Pendeln kan också levereras med fasta mått så att den inte behöver
justeras på plats.
Tänk på att beställa takfästen tillsammans med pendeln.
Plockbart undertak
Om undertaket är plockbart går det att komma åt utrymmet ovanför
undertaket. Då kan pendelfästen och skena installeras samtidigt.
•
Betongtak.
•
Expanderskruv M8x75, 2 st.
•
Ok (stålplatta för plan anliggningsyta), 1 st. 3 mm.
•
Mutter M8, 4 st.
•
Skarvmutter M8, 2 st. (samlingshylsa).
1586749-B
