Invacare®EC-Track™
Dekselet monteres på nytt når ledningene er koblet til riktig og
kontrollbryteren er testet. Husk å montere ledningene i endeplaten
for å unngå at ledningen kommer i konflikt med dekselet når det
monteres på igjen. Se tegningpos. C.
FORSIKTIG!
Det er svært viktig at det ikke henger noen løse ledninger
fra koblingen.
3.10.4 Installere et system for sidelengs flytting med
låsfeste for transittkobling
Generelt sett monteres et system for sidelengs flytting som vist i
kapittel 3.8 Montere systemet for sidelengs flytting, side139 . Det
anbefales at parallellskinnen til systemet for sidelengs flytting monteres
i taket for at transittkoblingen skal fungere så stabil som mulig.
Ved montering av parallellskinnen må du alltid huske å plassere
en takbrakett/-pendel foran transittkoblingen, spesielt på
skinnen nærmest transittkoblingen. Se kapittel 3.10.6 Montere
posisjoneringsfester på parallellskinne med S-profil og M/L-profil,
side142 .
Når parallellskinnen monteres, er det viktig å sikre en korrekt avstand
til koblingen. Se bildet i kapittel Målskisse for transittkobling, side141 .
Traversskinnen er justert i forhold til den bestemte rekkefølgen
ved levering. Hvis det imidlertid er nødvendig å forkorte skinnen
ytterligere, må den kuttes i enden som er motsatt til der koblingen
befinner seg.
Følgende traversskinner kan brukes sammen med et
transittkoblingssystem:
•
S-, M- og L-profil, hengt opp under
•
M- og L-profil, hengt opp delvis imellom
Det er svært viktig å sikre riktig fritt overheng for
traversskinneavstanden mellom pendlene og den frie spennvidden
fra skinnene for å sikre at skinnene kan kobles sammen riktig. Se
tegningen ovenfor.
Når systemet for sidelengs flytting og koblingen er montert, er
det svært viktig å kontrollere høyden mellom disse og justere om
nødvendig.
Den nedre kanten av traversskinnen må ikke avvike mer enn 0,5
mm ut fra koblingsskinnen. Hvis det er en forskjell i høyde, må
koblingssporet være lavest.
Det kan være nødvendig å justere høyden på en annen måte i henhold
til brukervekten eller tilstanden til taket for å optimalisere koblingens
funksjon.

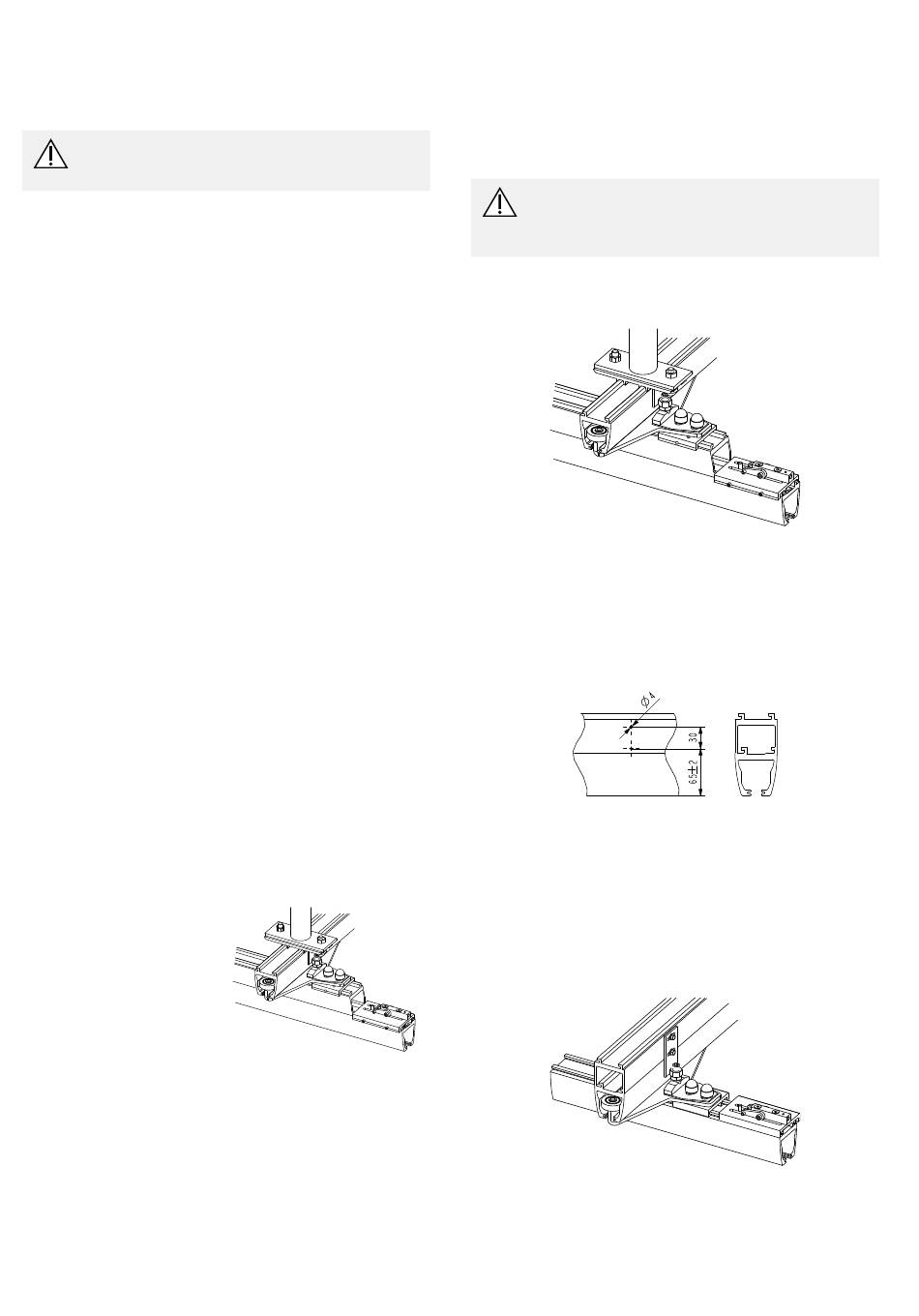

Når låsefestene monteres, er det
svært viktig at de er på linje med
enden av traversskinnen, og at de
er vridd på riktig måte i forhold til
festet på koblingen, før de låses.
Se tegning.
Låsfester for M- og L-profil leveres med en liten plate, som det er
viktig å installere.

3.10.5 Montere en enkeltskinne for et koblingssystem

Når koblingen monteres med en enkeltskinne i ett av rommene, er
den klargjort for dette (uten låsfestet) ved levering.
Når koblingen monteres med en S-profilskinne, kobles skinnen som
vist i kapittel 3.6.2 Skinnekobling for profil S, side138 .
142
Pendelen monteres i koblingsfestet.
Resten av enkeltskinnesystemet monteres som vist i kapitlene 3.2
Takmonteringssystem, side133og 3.6 Skinnesammenkobling, side138 .
3.10.6 Montere posisjoneringsfester på parallellskinne
med S-profil og M/L-profil
FORSIKTIG!
Det er svært viktig at alt er riktig justert og omhyggelig
festet, av hensyn til sikkerhet og funksjonalitet.
– Test systemet grundig etter montering.
Posisjoneringsfestet monteres for enkel posisjonering av
traversskinnen i forhold til koblingen. Festet monteres på skinnen
nærmest koblingen og skal være vendt mot koblingen. Se tegning.
Posisjoneringsfestet for S-profilskinnene monteres delvis i
standardfestet. Det er derfor viktig å plassere et standardfeste rett
foran koblingsskinnen.
Den ene delen av posisjoneringsfestet monteres i M10-bolten ved
standardtakbraketten i samme retning som hurtigfestet på løpekatten
for sidelengs flytting. Den traverse delen av posisjoneringsfestet
monteres på hurtigfestet til løpekatten for sidelengs flytting. Se
tegning.
Posisjoneringsfestet for M-/L-profilskinnene monteres delvis på
henholdsvis parallell- og traversskinnen. Den traverse delen av
posisjoneringsfestet monteres på hurtigfestet til løpekatten for
sidelengs flytting.
Traversskinnen og transittkoblingen må sammenkobles ved montering
av den parallelle skinnedelen av posisjoneringsfestet. På denne
måten er det mulig å merke av for riktig plassering av festene før de
monteres. Etter at riktig posisjon har blitt merket opp, separeres
skinnene igjen før hullene med dimensjonen Ø 4 mm for skruene
bores. Se tegningen nedenfor.
Justere hardhet
Posisjoneringsfestene må justeres til en hardhet som gjør det enkelt
for koblingen å fange opp traversskinnen, men som samtidig gjør det
1586749-B
