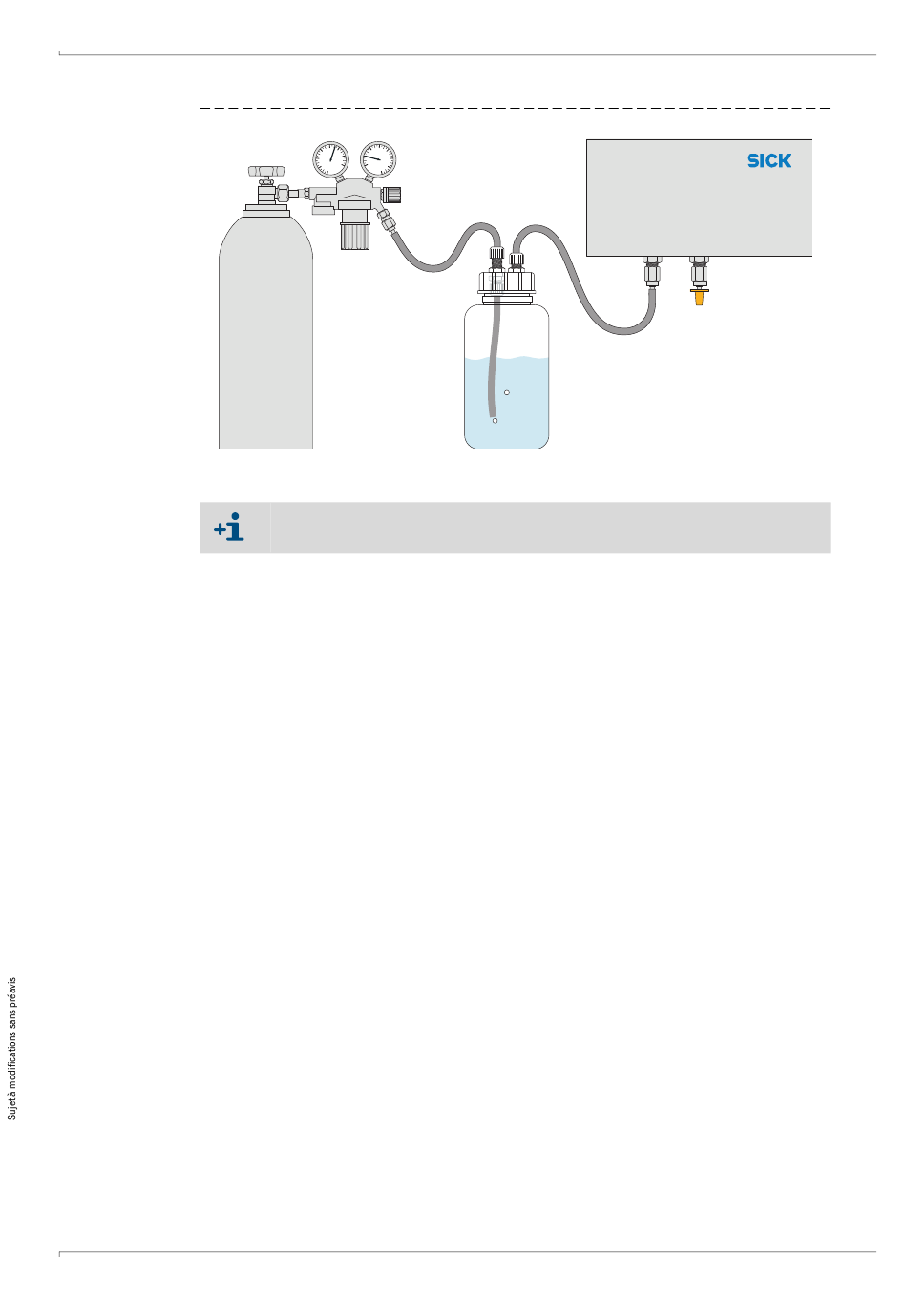

Figure 20 Méthode de contrôle simple de l'étanchéité (exemple)
Procédure de test
1 Mettre l'analyseur de gaz hors service. Débrancher de l'installation existante les
raccords d'entrée et de sortie du circuit gazeux de l'analyseur de gaz (si ce n'est déjà
fait).
2 Raccorder la sortie du barboteur sur l'entrée de l'analyseur de gaz.
3 Obturer la sortie de l'analyseur de gaz (de façon étanche), p. ex. au moyen d'un
bouchon.
4 Obturer de façon identique tous les éventuels autres raccords du circuit gaz interne.
5 Contrôler que la vanne de sortie du manodétendeur est complètement fermée puis
ouvrir la vanne principale de la bouteille de gaz comprimé.
6 Régler le manodétendeur de sorte que la pression de sortie soit de 100 kPa (1,0 bar).
7 Raccorder la sortie du manodétendeur sur l'entrée du barboteur.
8 Ouvrir lentement la vanne du manodétendeur (éviter une montée brutale de pression).
9 Attendre l'équilibre des pressions (quelques secondes).
10 Observer le barboteur : compter pendant une minute le nombre de bulles montantes.
Si en une minute moins de 60 bulles s'échappent, le circuit gazeux est considéré
comme étanche.
11 Fin de la procédure de contrôle
– Refermer la vanne de sortie du manodétendeur,
– pour faire retomber la pression : desserrer avec précaution le tuyau de liaison de la
– remettre (rebrancher) tous les raccords de l'analyseur de gaz dans l'état précédent
SIDOR · Manuel d'utilisation · 8011604 V 2.3 · © SICK AG
Si l'analyseur de gaz possède plusieurs circuits gazeux internes :
▸
on répétera cette procédure pour chacun des circuits.
sortie du barboteur,
– opérer avec soin pour être sûr de leur étanchéité.
Analyseur de gaz
169
