Fonctions standard
Affichage de grande taille pour l'un des composés
6.2.2
Fonction
Pour l'un des composés au choix, il est possible d'activer un affichage de plus grande taille
– p. ex. celui dont il faut plus étroitement surveiller la concentration. Les mesures des
autres composés apparaissent alors sur une ligne au-dessous.
L'affichage est actualisé toutes les deux secondes environ.
Appel de la fonction
1 Sélectionner
2 Sélectionner le composant souhaité.

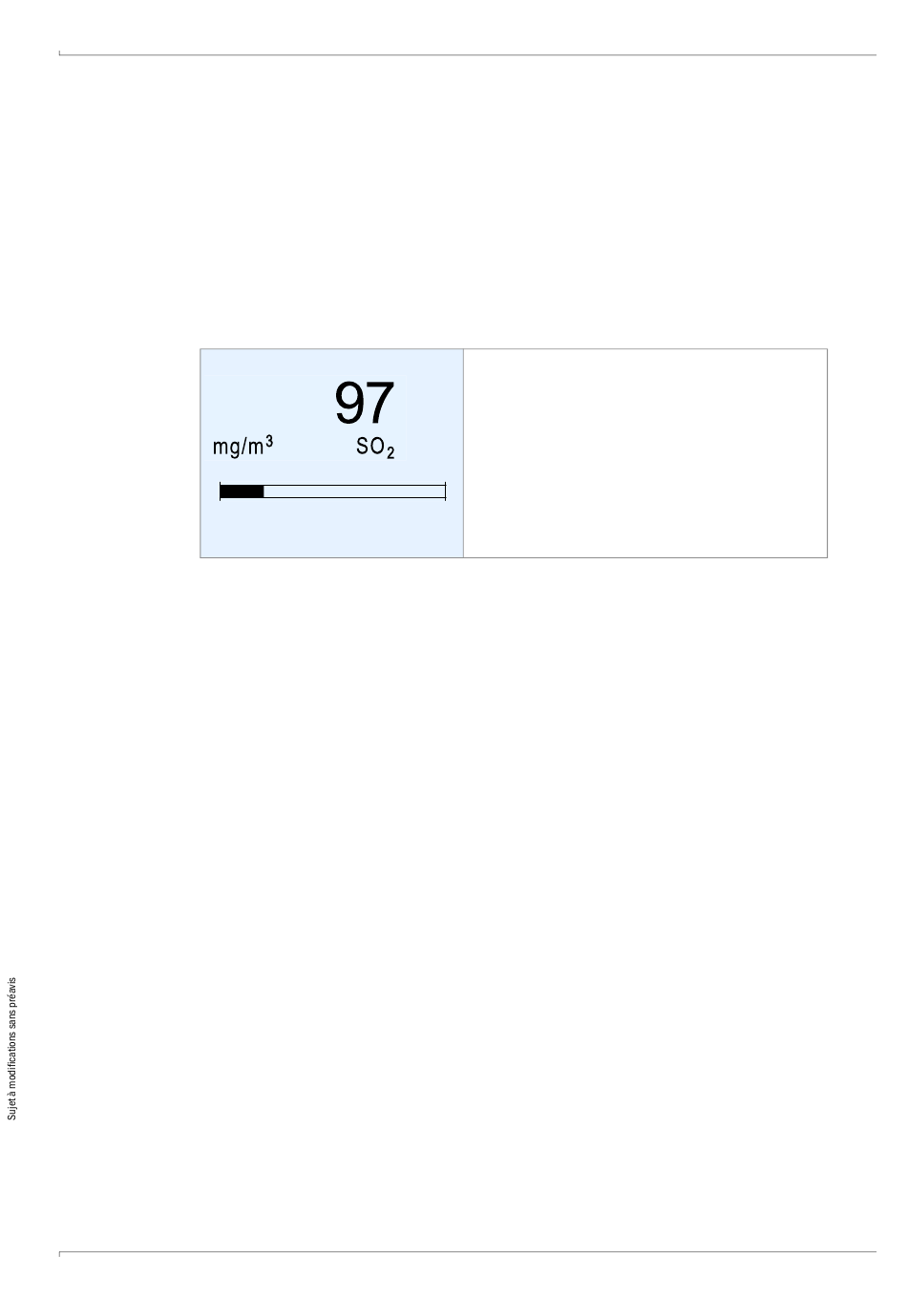

Exemple d'écran obtenu :
0
Choix
SO2
[1] Il est possible que les mesures soient affichées avec une précision supérieure à celle spécifiée (→ p. 70, §7.4.1).
[2] Le SIDOR donne cependant des mesures dans une plage définie au-dessus de ce seuil dont la précision reste
toutefois incertaine.
[3] Symbolise la grandeur de la mesure instantanée, soit par rapport à la gamme physique de mesure, soit par rapport
à la gamme de mesure en cours (→ p. 70, §7.4.2)
Simulation d'enregistreur papier
6.2.3
Fonction
Le SIDOR peut représenter un graphe des mesures successives en fonction du temps sur
l'écran. Cet affichage fonctionne comme le papier d'un enregistreur papier : les points de
mesure apparaissent en haut de l'affichage et "défilent" lentement vers le bas de l'écran.
L'utilisateur a ainsi une vue rétrospective permanente de l'ensemble des mesures.
L'intervalle de temps représenté est réglable de 1 à 32 heures. L'échelle d'affichage est
identique à l'échelle de sortie en vigueur.
Il est en outre possible d'afficher les valeurs suivantes :
– température interne du SIDOR (affichage numérique → p. 100, §7.17.2),
– pression d'échantillonnage du gaz / pression atmosphérique (affichage numérique
→ p. 100, §7.17.3).
SIDOR · Manuel d'utilisation · 8011604 V 2.3 · © SICK AG
→
Menu principal
← Mesure instantanée
← Unité physique du composant à mesurer
← Valeur finale de l'échelle physique de mesure
500
← Bargraphe
← Pour sortir de cet affichage, appuyer sur la touche [Esc]
:
ESCAPE
← Autres mesures (permutables)
97 mg/m3
Affichage mesure
[1]
[3]
.
[2]
57
