Page titre
MMMMANUEL D'UTILISATION
MMMI
M A N U E L D ' U T I L I S A T I O N
MCS300P

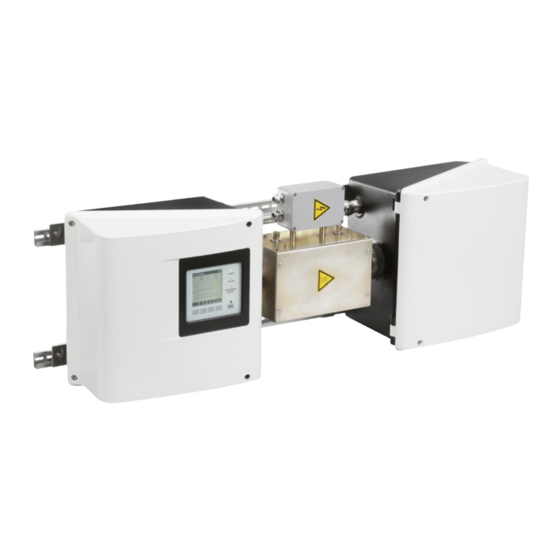

Système d'analyse multi composants
Installation, fonctionnement, maintenance
