Manuel d'utilisation
7.3 DIP et fonctions du G9SR-AD□-□
Les DIP switchs sont utilisés pour configurer l'unité G9SR-AD pour
l'application.

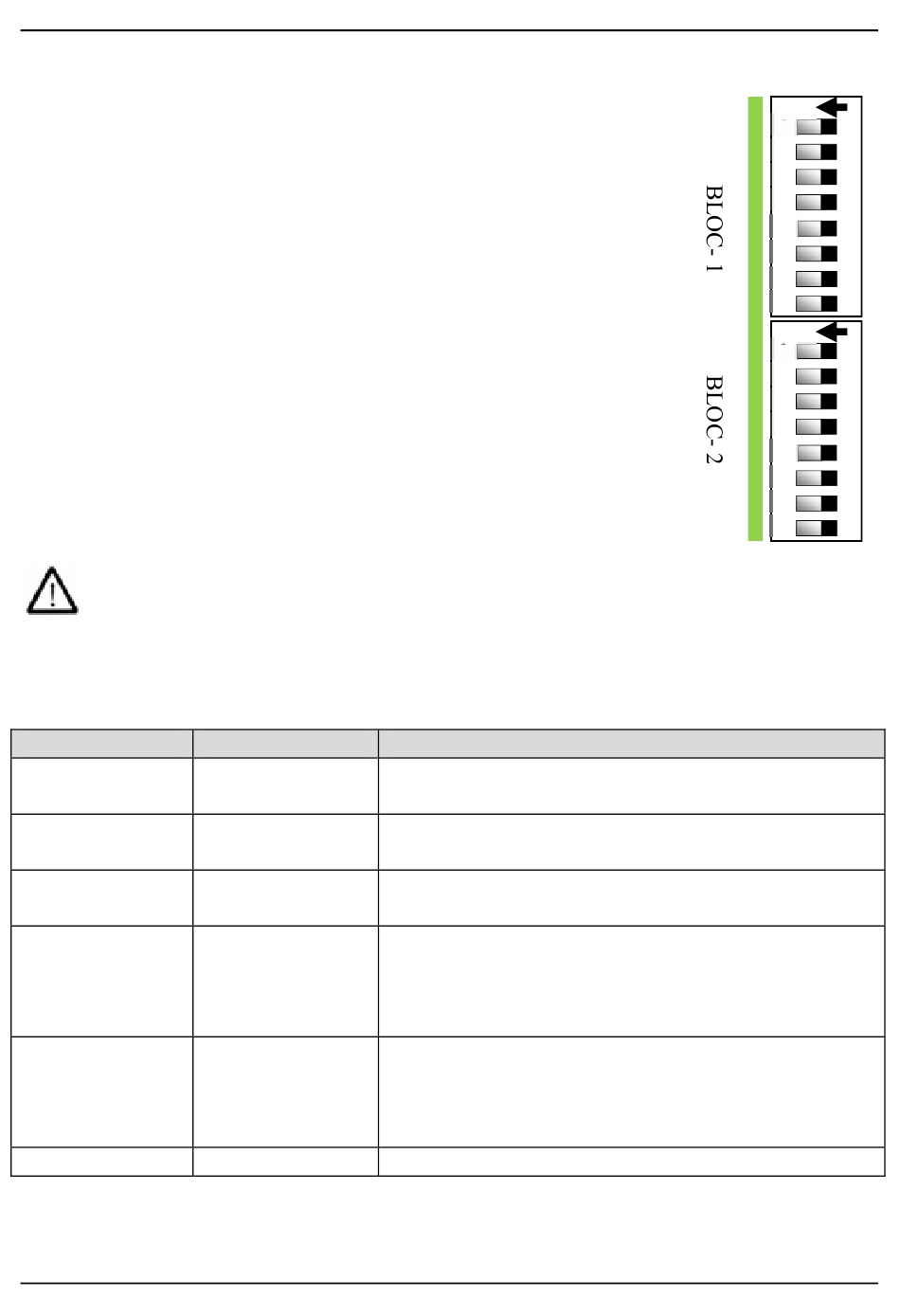

Il y a deux blocs-DIP switchs dans le G9SR-AD.
Les deux blocs-DIP switchs ont huit commutateurs.
Pour sélectionner une fonction, les commutateurs sur les deux bloc-
commutateurs des DIP switchs doivent être réglés de manière identique.
Exemple :
DIP-SWITCH 3, BLOC-1 = « OFF »
et
DIP-SWITCH 3, BLOC-2 = « OFF » => OK
DIP-SWITCH 3, BLOC-1 = « OFF »
et
DIP-SWITCH 3, BLOC-2 = « ON » => ERREUR
!
Attention
Utilisez les commutateurs pour configurer les fonctions suivantes :
Fonction
Redémarrage
Essai d'entrée
dynamique
EDM
BOUCLE
D'ENTRÉE
BOUCLE DE
SORTIE
Ne pas modifier le réglage des DIP switchs pendant le
fonctionnement du G9SR-AD. Dans ce cas, le G9SR-AD
modifiera les sorties à « OFF » et passera en état de verrouillage.
Commutateur
1
2
3
4/5
6/7
8
G9SR-AD□-□
ON = Redémarrage automatique
OFF = Redémarrage manuel
ON = Activé
OFF = Désactivé
ON = Activé
OFF = Désactivé
OFF/OFF = Pas de G9SR-BC□-□ connecté
OFF/ON = Réglage non autorisé
ON/OFF = 1 G9SR-BC□-□ connecté
ON/ON = 2 G9SR-BC□-□ connecté
OFF/OFF = Pas de G9SR-EX□-T90-□ connecté
OFF/ON = 1 G9SR-EX□-T90-□ connecté
ON/OFF = 2 G9SR-EX□-T90-□ connectés
ON/ON = 3 G9SR-EX□-T90-□ connectés
Réservé
G9SR
ON
1
2
3
4
5
6
7
8
ON
1
2
3
4
5
6
7
8
