Installation et configuration
Pour installer des unités G9SR :
2.1
Etape 1 : Environnement d'installation
Débranchez toutes les sources d'alimentation électrique avant d'installer et de connecter
une unité G9SR.
Assurez-vous que l'environnement est conforme aux spécifications indiquées au
chapitre4 Caractéristiques techniques à la page 10.
Voir aussi :
§ Consignes de sécurité
•
Installation et montage à la page 18
2.2
Etape 2 : Installation mécanique
L'installation doit être réalisée par du personnel qualifié uniquement.

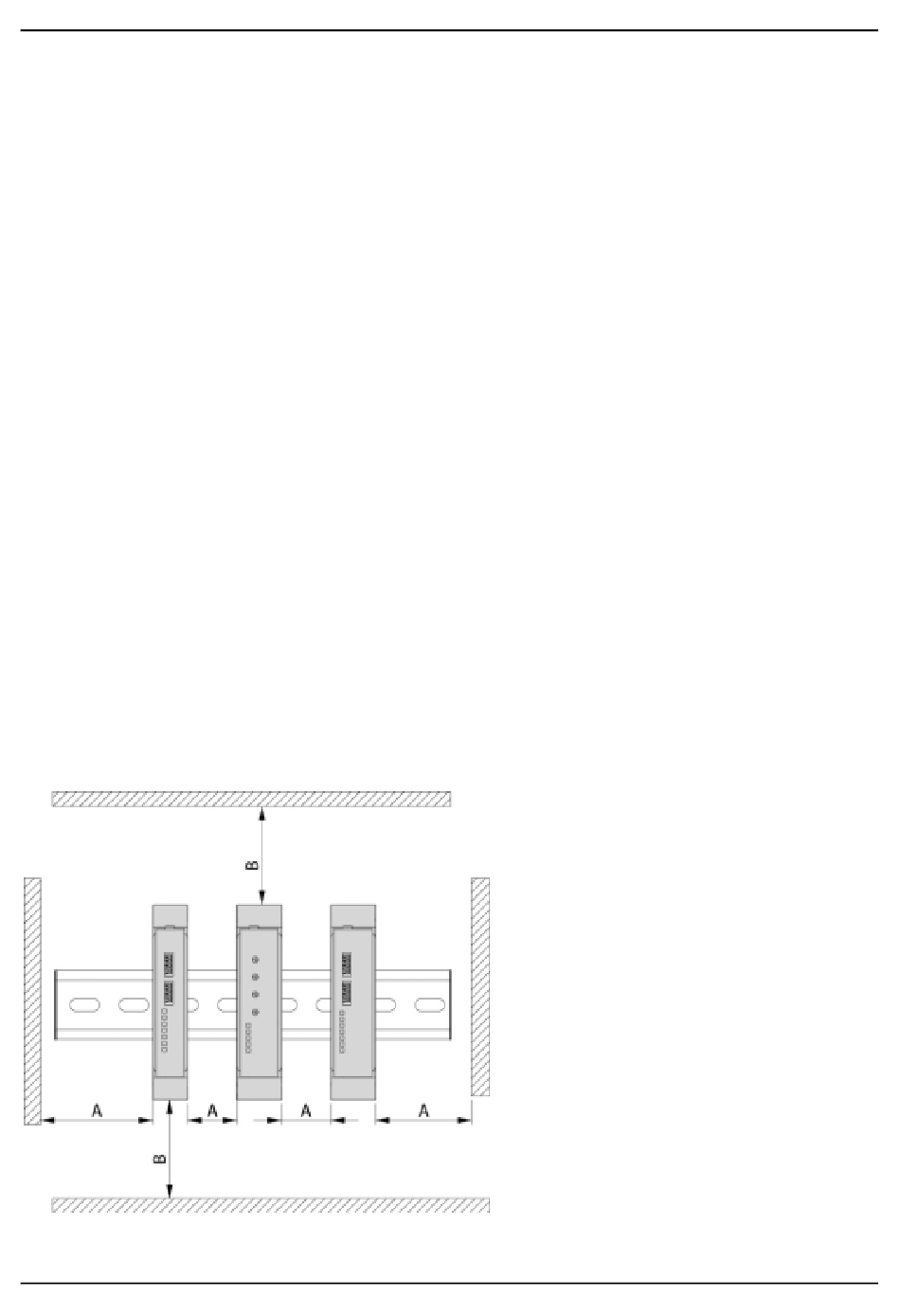

Montez chaque unité G9SR en position verticale sur un rail DIN comme indiqué sur la
figure ci-dessous. Tout autre sens de montage pourrait causer des problèmes de chauffage.
Pour appliquer les sorties de courant nominal du G9SR, garantir une ventilation
appropriée et disposer de suffisamment d'espace pour le câblage, prévoyez les
dégagements suivants autour de l'unité G9SR :
A) Au moins 25 mm à gauche et à droite de chaque G9SR.
B) Au moins 50 mm au-dessus et en dessous de chaque G9SR.
Le clip de fixation du boîtier doit être dans la position verrouillée.
