Manuel d'utilisation
OFF lorsque l'action de redémarrage n'est pas requise ou autorisée.
6.4.4

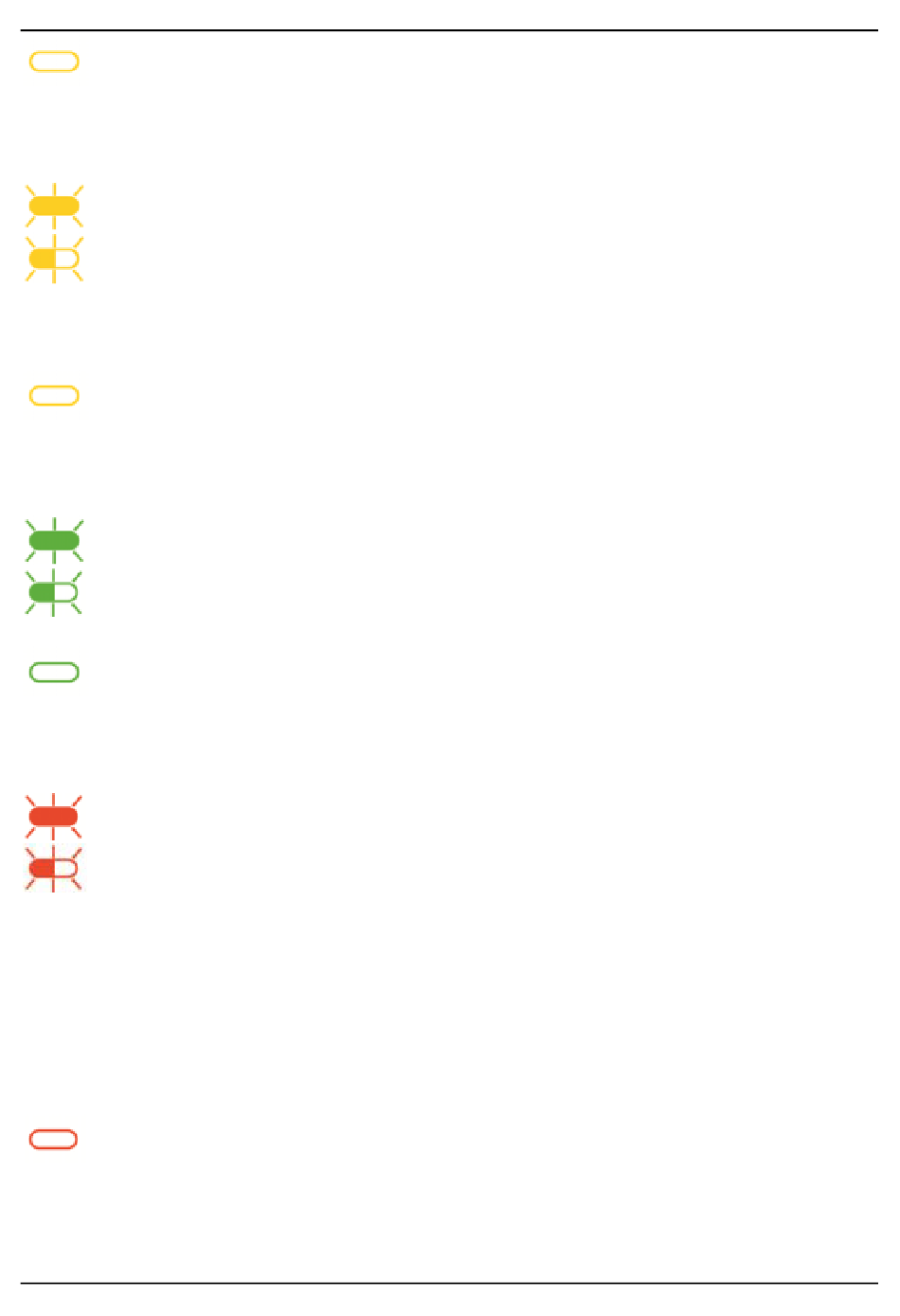

VOYANT EDM = Équipement de surveillance externe
Couleur :
Jaune
ON lorsque la fonction EDM est activée.
CLIGNOTE quand une erreur se produit sur l'équipement de surveillance
externe.
Voir aussi § 6.5.2 Situations d'erreur – VOYANTS du G9SR-BC□-□ à la
page 24
OFF lorsque la fonction EDM est désactivée.
6.4.5
VOYANT ON
Couleur :
Vert
ON lorsque les sorties sont activées = ON.
CLIGNOTE rapidement (3 fois par seconde) quand la boucle d'entrée en
chaîne est OK.
OFF lorsque les sorties sont désactivées = OFF.
6.4.6
VOYANT OFF / ERR
Couleur :
Rouge
ON lorsque les OSSD sont OFF
CLIGNOTE lorsqu'une erreur se produit
(les voyants EDM et de redémarrage fournissent le code d'erreur).
Clignotement rapide et RES OU COM clignotant rapidement
Clignotement lent = Erreur d'OSSD.
Clignotement lent et RES ou COM clignotant lentement
Voir aussi § 6.5.2 Situations d'erreur – VOYANTS du G9SR-BC□-□ à la
page 24.
OFF lorsque tous les diagnostics internes sont passés avec succès et que
les OSSD sont activés = ON.
Page 22 sur 79
= Sorties
= OFF et Erreur
= Erreur de communication d'une autre unité
= Erreur de communication de cette unité.
G9SR
