7.4.4

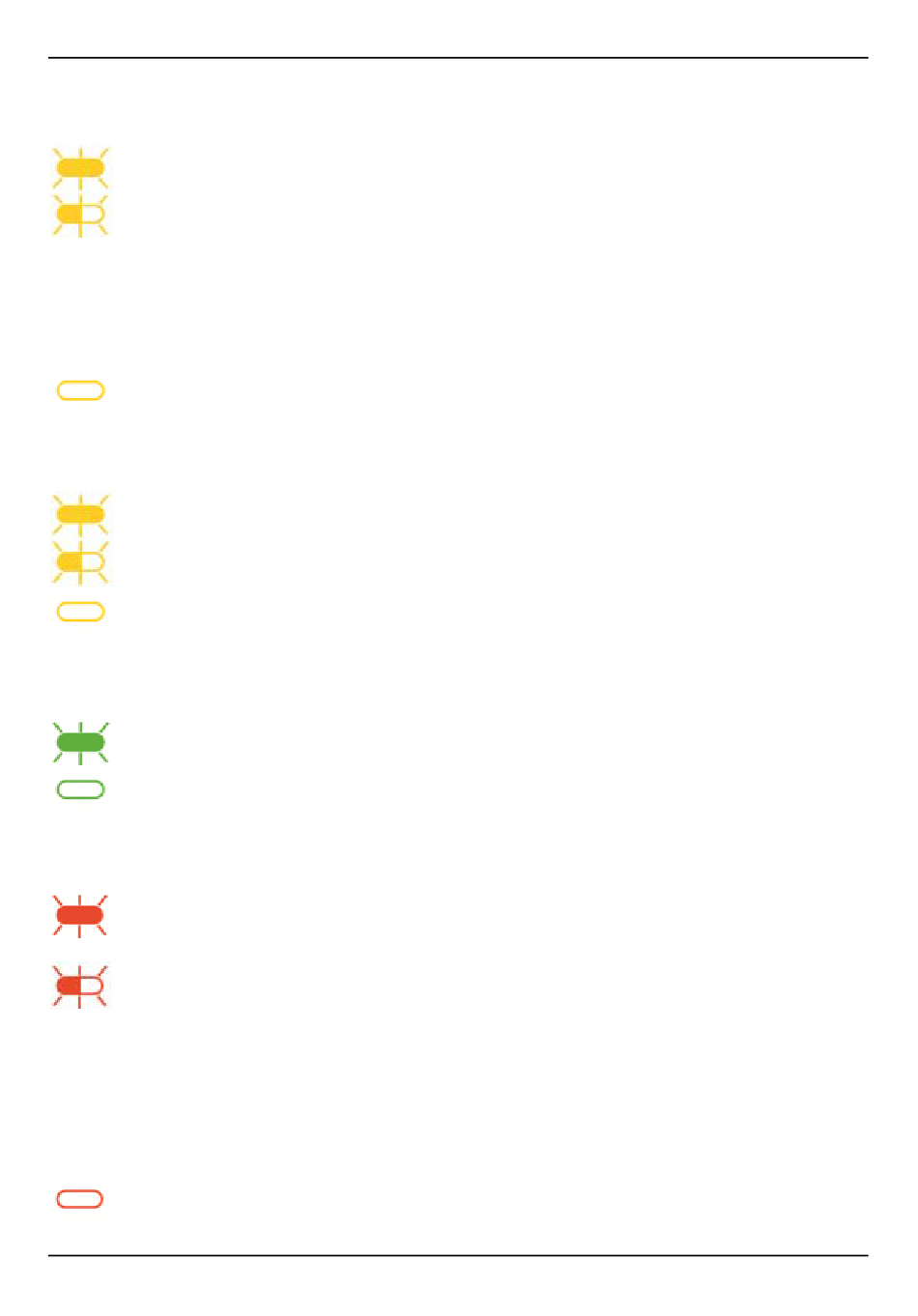

VOYANT DE REDÉMARRAGE = Redémarrage
Couleur :
Jaune
ON lorsque l'entrée Redémarrage est activée.
CLIGNOTE si une erreur survient.
Clignotement rapide et ERR clignotant rapidement
= Erreur de communication d'une autre unité
Clignotement lent et ERR clignotant lentement
= Erreur de communication de cette unité
Voir aussi § 7.5.2 Situations d'erreur – VOYANTS du G9SR-AD□-□
à la page 31.
OFF lorsque l'action de redémarrage n'est pas requise ou autorisée.
7.4.5
VOYANT EDM = Équipement de surveillance externe
Couleur :
Jaune
ON lorsque la fonction EDM est activée.
CLIGNOTE quand une erreur se produit sur l'équipement de surveillance externe.
OFF lorsque la fonction EDM est désactivée.
7.4.6
VOYANT ON
Couleur :
Vert
ON lorsque les sorties sont activées.
OFF lorsque les sorties sont désactivées.
7.4.7
VOYANT OFF / ERR
Couleur :
Rouge
ON lorsque les OSSDs sont OFF
CLIGNOTE lorsqu'une erreur se produit
(les voyants EDM et redémarrage fournissent le code d'erreur).
Clignotement rapide et RES OU COM clignotant rapidement
= Erreur de communication d'une autre unité
Clignotement lent et RES ou COM clignotant lentement
= Erreur de communication de cette unité
Voir aussi § 7.5.2 Situations d'erreur – VOYANTS du G9SR-AD□-□
à la page 31.
OFF lorsque tous les diagnostics internes sont passés avec succès et que les
OSSD sont ON.
= Sorties
= Erreur
Essai interne de démarrage du système a échoué
