Manuel d'utilisation
6.6

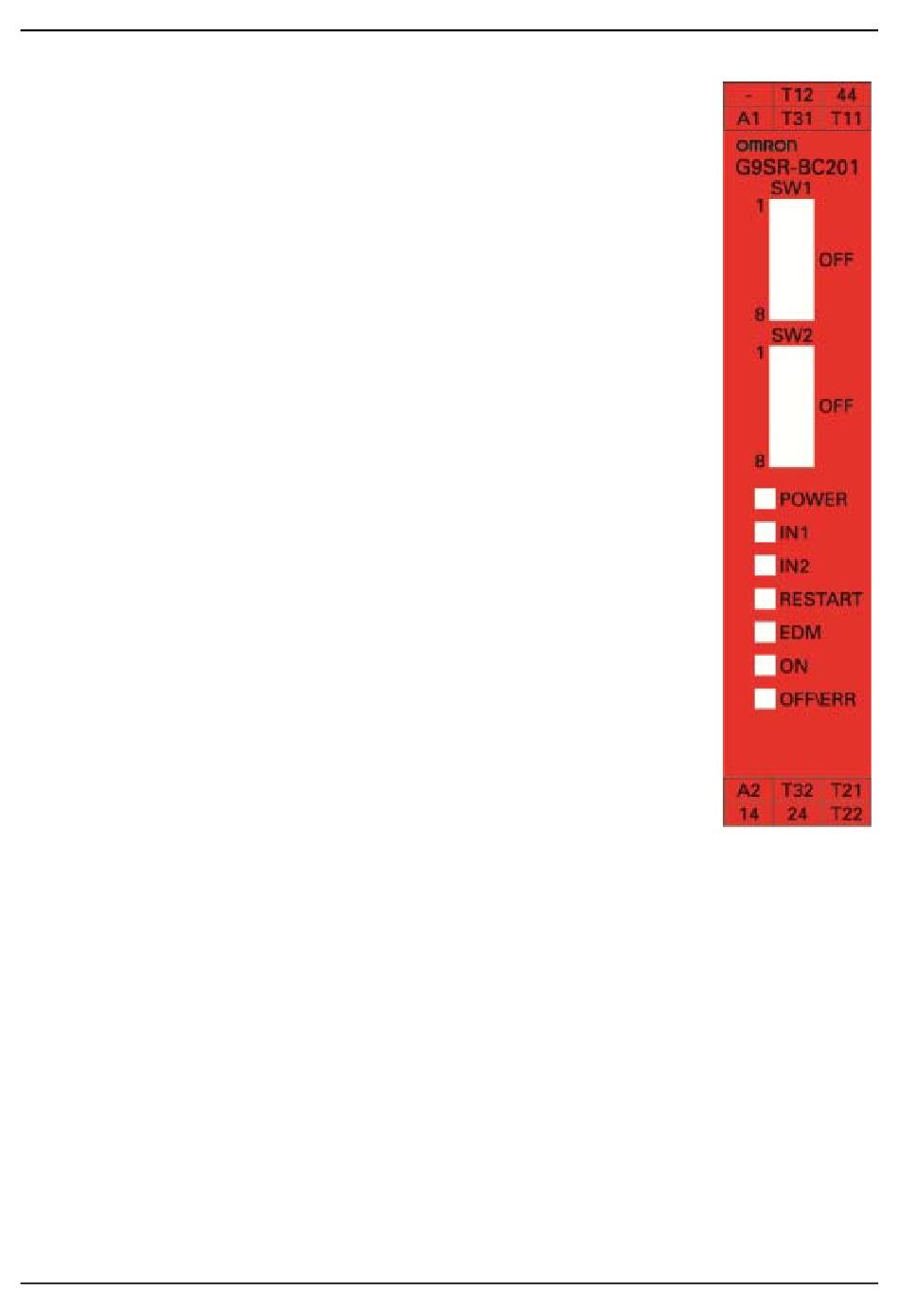

Borne et noms des signaux du G9SR-BC□-□
• T12
Canal d'entrée 1
• 44
Sortie auxiliaire (état)
• A1
Bloc d'alimentation
• T31
Entrée de redémarrage
• T11
Signal de test 1
• A2
Bloc d'alimentation GND
• T32
Entrée EDM
(en fonction des DIP switchs)
• T21
Signal de test 2
• 14
Sortie 1 OSSD1 ou boucle d'entrée OUT
(en fonction des DIP switchs)
• 24
Sortie 2 OSSD2
• T22
Canal d'entrée 2
Voir aussi :
§ 11.1 Exemples de câblage de l'unité G9SR-BC□-□ à la page 52.
ou boucle d'entrée IN
G9SR
Page 25 sur 79
