Courbe De Derating Du Courant Du Contact A Relais - Omron G9SR-BC Série Manuel D'utilisation

Manuel d'utilisation
Elément
Bornes de câble requises :
• Connecteur à 3 pôles :
• Connecteur à 4 pôles :
• Connecteur à 5 pôles :
Types de câble autorisés :
Exigences d'alimentation

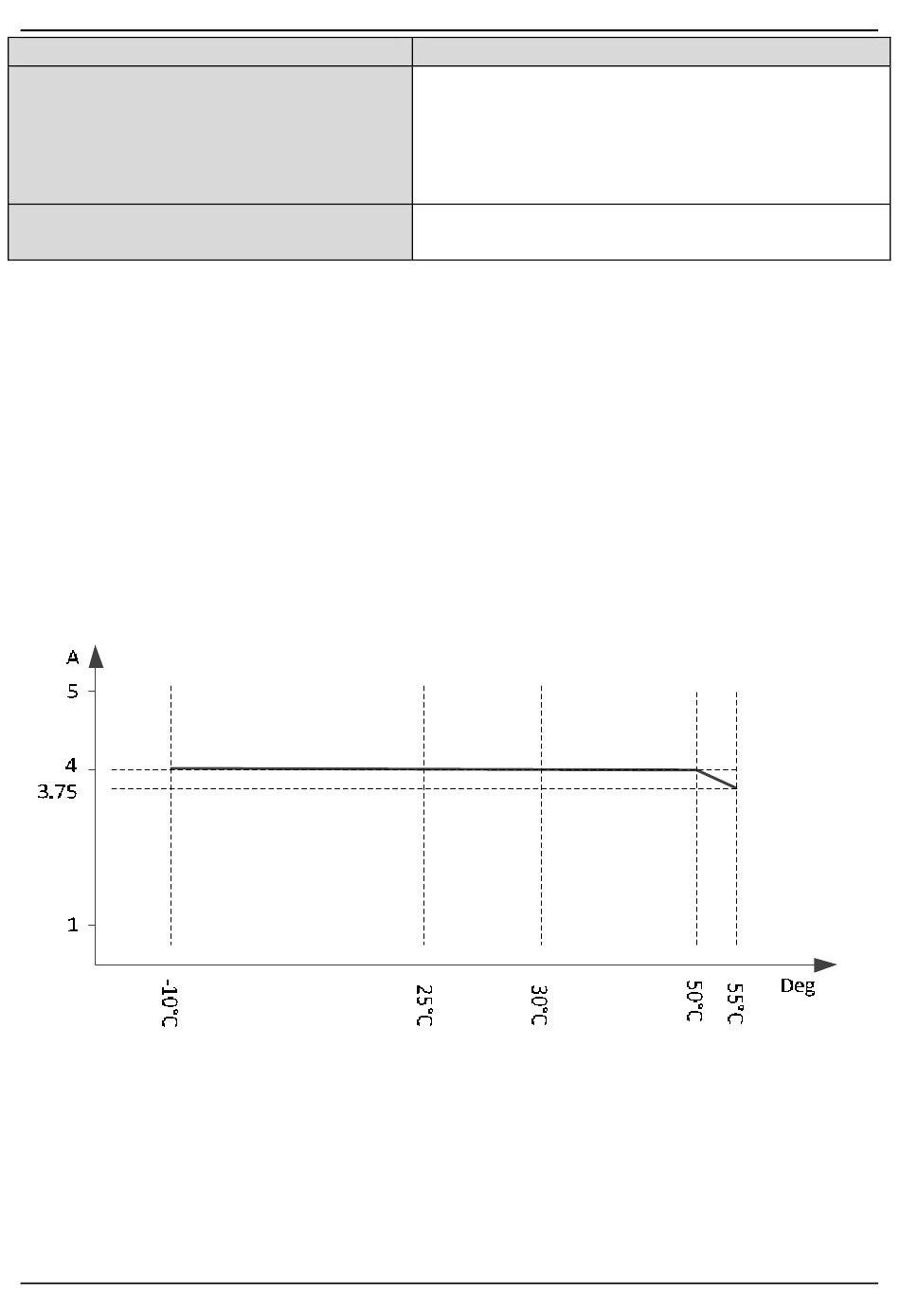

4.2 Courbe de derating du courant du contact à relais
La température des modules est influencée par le courant de charge [A] et la distance
[25 mm] entre les unités.
Utiliser la courbe de derating pour déterminer le courant de contact à relais maximal
pour la température de fonctionnement réelle de l'unité. Ceci s'applique à chaque contact
de relais.
Remarque :
Page 12 sur 79
Le graphique est valable pour une température ambiante de 21 °C
et avec chaque conduite de contact au même moment.
Valeur
2
0,2 mm à 2,5 mm
2
0,2 mm à 2,5 mm
2
0,2 mm à 1,5 mm
Multibrins, fixes, embouts.
Double isolation conforme à la norme
EN 60950
2
(AWG 24 à AWG 12)
2
(AWG 24 à AWG 12)
2
(AWG 24 à AWG 16)
G9SR
