Manuel d'utilisation
9.2.4
Câblage de G9SR-AD sans test dynamique sans EDM
Paramètre de fonction :
DIP switch 1 OFF
DIP switch 2 OFF
DIP switch 3 OFF
Description :
Bouton-coup de poing AU connecté à T12 et T22
Bouton-poussoir Redémarrage connecté à T31
KM1 et KM2 : Contacteurs moteur
Remarques :
Applicable jusqu'à PLd selon la norme EN ISO 13849-1
Circuit moteur (contacts de KM1 et KM2) non représenté.
+24V
T43
IN
T44
Loop
OUT
T41
Loop
T42
0V

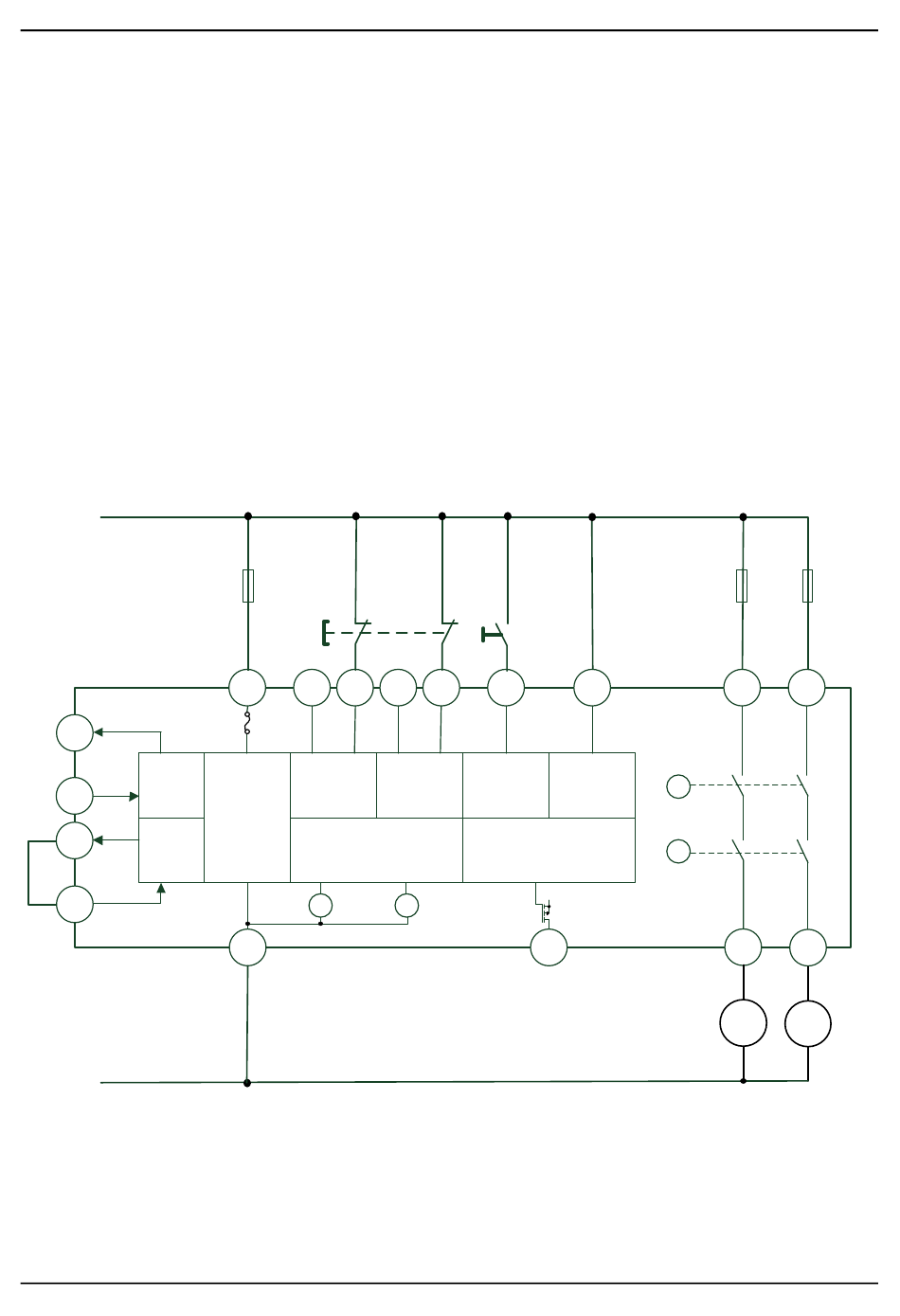

Figure 12 – Câblage de G9SR-AD sans test dynamique sans EDM
= Redémarrage manuel
= Test d'entrée dynamique désactivé
= EDM désactivé
Fuse
1A F
A1
T11 T12 T21 T22
Safety
Power
Input 1
supply
Safety Output
circuit
Control
K1
A2
T31
Safety
Restart
Input 2
Auxiliary Output
Control
K2
44
Fuse
5A F
T32
13
EDM
K1
K2
14
KM1
G9SR
Fuse
5A F
23
24
KM2
Page 47 sur 79
