Dimensions Mecaniques - Omron G9SR-BC Série Manuel D'utilisation

Manuel d'utilisation
1.3 Dimensions mécaniques
Unité
Hauteur
Épaisseur
Largeur sans borniers
Largeur avec borniers à ressort
Largeur avec borniers à vis

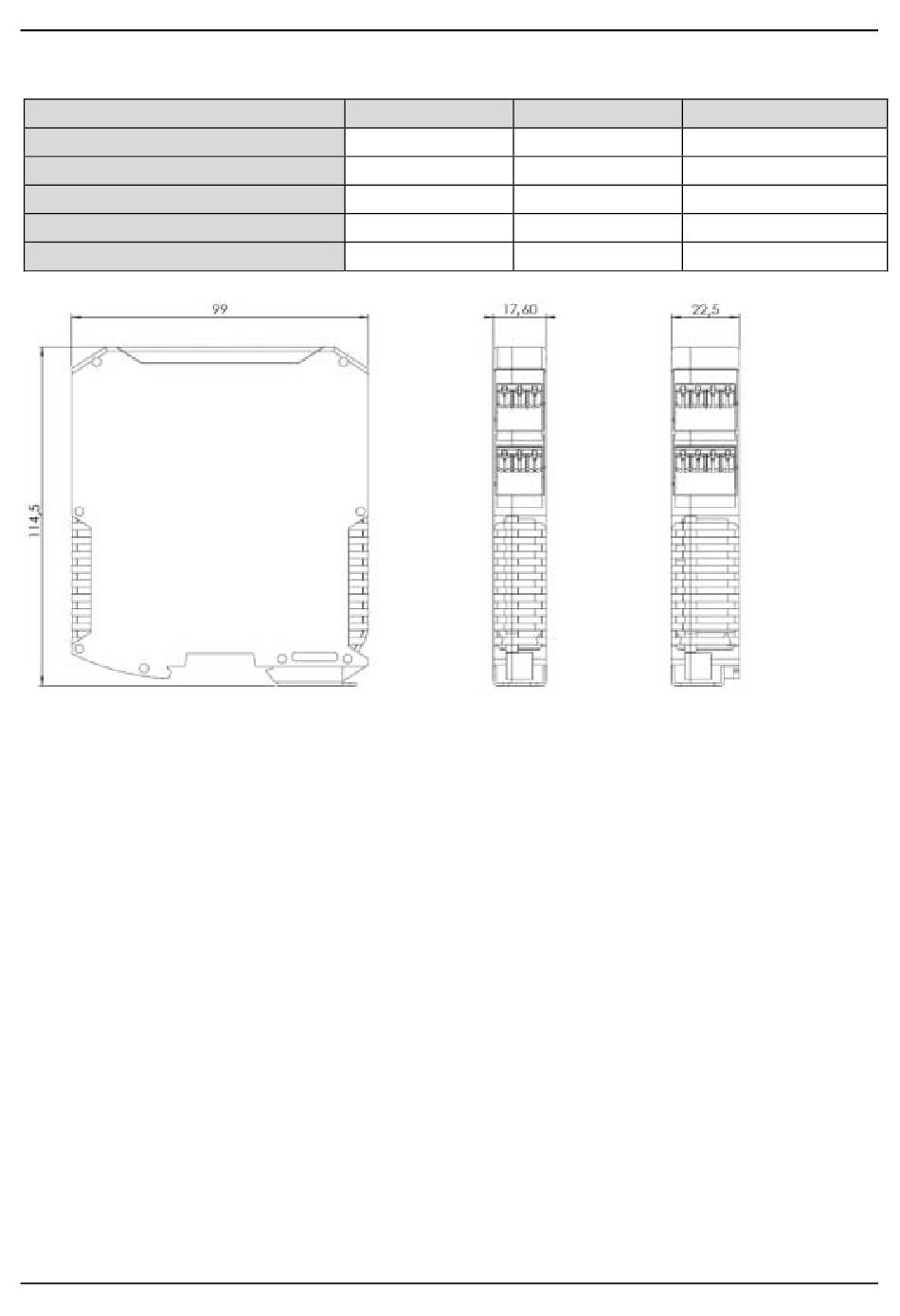

Figure 1 – Dimensions de l'unité à l'exclusion des connecteurs [mm]
G9SR-BC□-□ G9SR-AD□-□
114,5 mm 114,5 mm
17,6 mm 22,5 mm
99,0 mm 99,0 mm
117,0 mm 117,0 mm
107,0 mm 107,0 mm
G9SR
G9SR-EX□-□-□
114,5 mm
22,5 mm
99,0 mm
117,0 mm
107,0 mm
Page 3 sur 79
