Manuel d'utilisation
9.1.4
Câblage de G9SR-BC sans test dynamique sans EDM
Paramètre de fonction :
DIP switch 1 OFF
DIP switch 2 OFF
DIP switch 3 OFF
Description :
Bouton-coup de poing AU connecté à T12 et T22
Bouton-poussoir Redémarrage connecté à T31
KM1 et KM2 : Contacteurs moteur
Remarques :
Applicable jusqu'à PLd selon la norme EN ISO 13849-1
Circuit moteur (contacts de KM1 et KM2) non représenté.

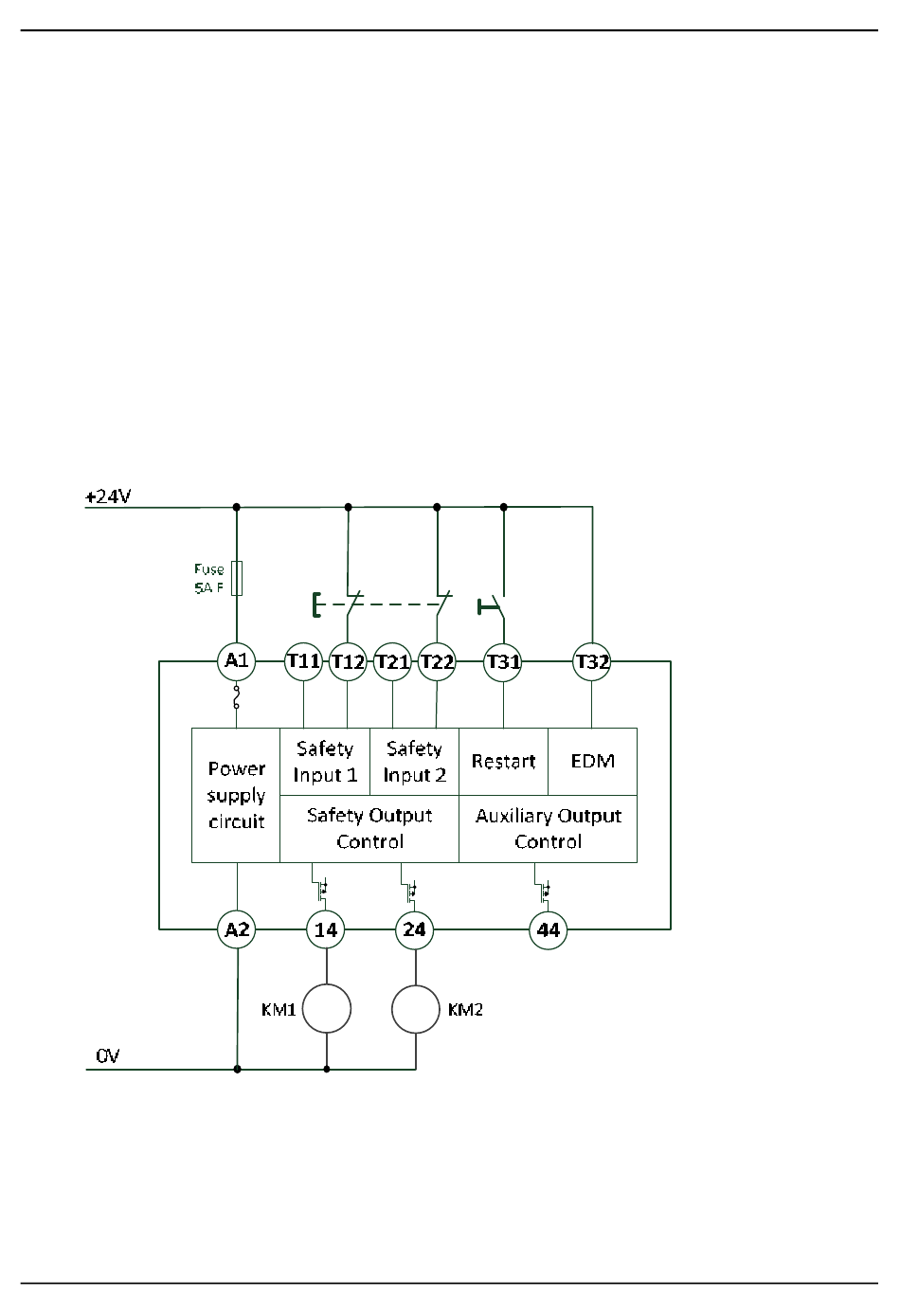

Figure 8 – Câblage de G9SR-BC sans test dynamique sans EDM
= Redémarrage manuel
= Test d'entrée dynamique désactivé
= EDM désactivé
G9SR
Page 43 sur 79
