9.1 Exemples de câblage autonome G9SR-BC
9.1.1 Câblage de G9SR-BC avec le test dynamique avec EDM
Paramètre de fonction :
DIP switch 1 OFF
DIP switch 2 ON
DIP switch 3 ON
Description :
Bouton-coup de poing AU connecté à T12 et T22
Bouton-poussoir Redémarrage connecté à T31
KM1 et KM2 : Contacteurs moteur
Boucle de retour (EDM) connectée à T32
Remarques :
Le câblage utilise les impulsions de test dynamique.
Applicable jusqu'à PLe selon la norme EN ISO 13849-1
Circuit moteur (contacts de KM1 et KM2) non représenté.

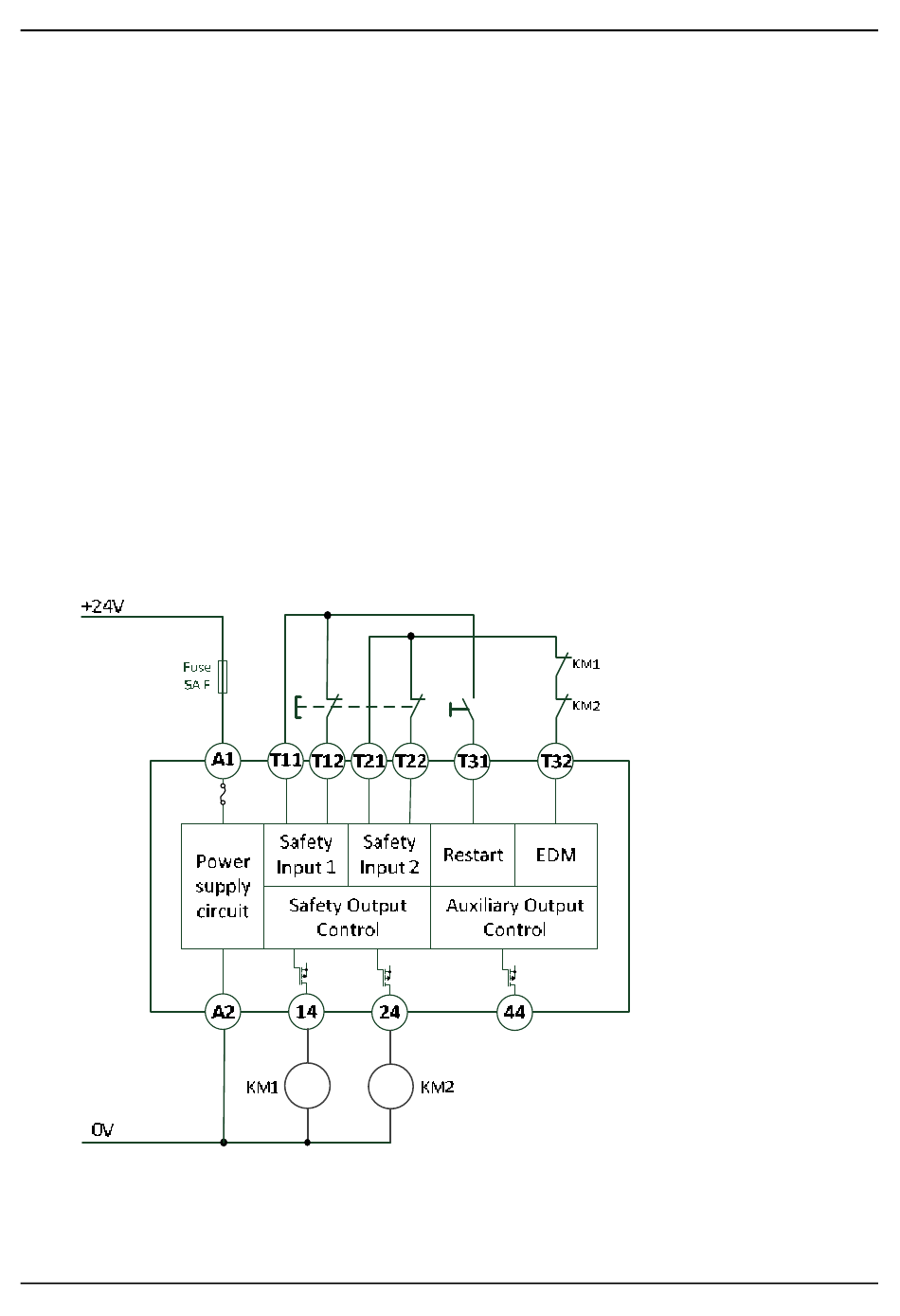

Figure 5 – Câblage de G9SR-BC avec le test dynamique avec EDM
Page 40 sur 79
= Redémarrage manuel
= Test d'entrée dynamique activé
= EDM activé
G9SR
