Manuel d'utilisation
8.3
Les fonctions du commutateur rotatif du G9SR-EX□-T90-□
Les commutateurs rotatifs sont utilisés pour configurer l'unité G9SR-EX
pour l'application.
Le temps de réglage de la temporisation ON et OFF peut être réglé
indépendamment.
!
Attention

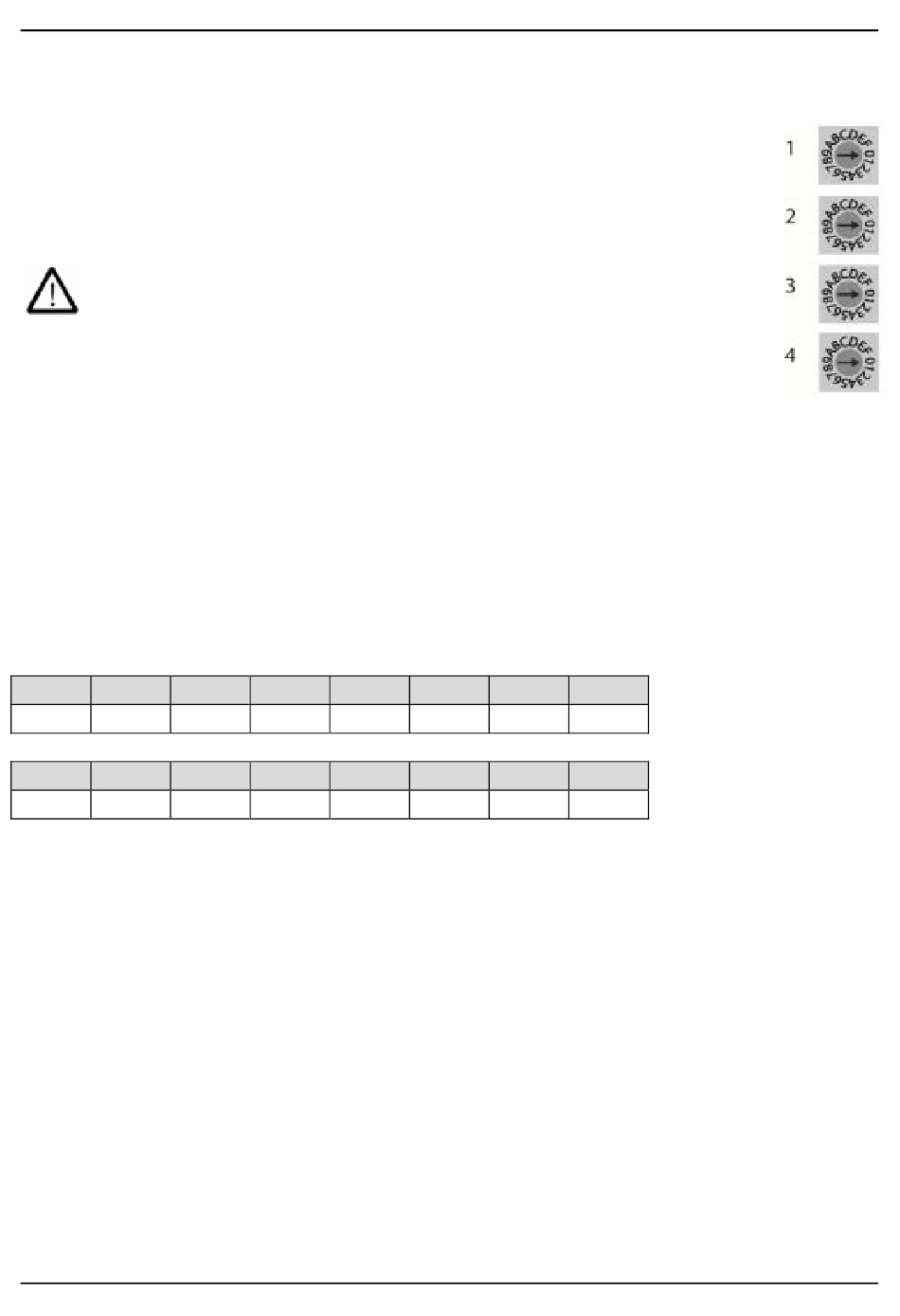

Il existe quatre commutateurs rotatifs dans G9SR-EX pour configurer les paramètres de
temporisation ON et OFF. Les commutateurs 1 et 3 définissent les paramètres de
temporisation à la fermeture (ON delay). Les commutateurs 2 et 4 définissent les
paramètres de temporisation à l'ouverture (OFF delay).
Les paramètres des commutateurs rotatifs représentent les retards suivants :
0
1
2
0 s
0,1 s
0,2 s
8
9
A
5 s
10 s
20 s
8.3.1
Temporisation ON delay
Pour sélectionner une temporisation ON, utilisez les commutateurs 1 et 3. Ils doivent
être réglés de manière identique pour des paramètres de temporisation ON valides.
8.3.2
Temporisation OFF delay
Pour sélectionner une temporisation OFF delay, utilisez les commutateurs 2 et 4.
Ils doivent être réglés de manière identique pour des paramètres de temporisation OFF
delay valides.
Page 34 sur 79
Ne pas modifier le réglage des commutateurs pendant
le fonctionnement du G9SR-EX. Dans ce cas, le
G9SR-EX modifiera les sorties à « OFF » et passera
en état de verrouillage.
3
4
0,5 s
1 s
B
C
30 s
45 s
5
6
7
1,5 s
2 s
2,5 s
D
E
F
60 s
75 s
90 s
G9SR
