Manuel d'utilisation
10 Combinaison des unités G9SR
Les unités du G9SR-AD□-□ peuvent être combinées avec les unités du G9SR-BC□-□ et
du G9SR-EX□-T90-□.
Les combinaisons possibles sont :
1) Extension d'un G9SR-AD avec un maximum de deux G9SR-BC pour créer une
boucle d'entrée.
Voir aussi § 10.1 Boucle d'entrée à la page 49
2) Extension d'un G9SR-AD avec un maximum de trois G9SR-EX pour créer une
boucle de sortie.
Voir aussi § 10.2 Boucle de sortie à la page 50
3) Extension d'un G9SR-AD avec un maximum de deux G9SR-BC, plus un maximum
de trois G9SR-EX. Ceci crée une boucle d'entrée et une boucle de sortie.
Voir aussi § 10.3 Boucle d'entrée et boucle de sortie à la page 51
Attention !
Pour les unités BC, des blocs d'alimentation séparés peuvent être utilisés en connectant
ensemble les 0 V de tous les blocs d'alimentation.

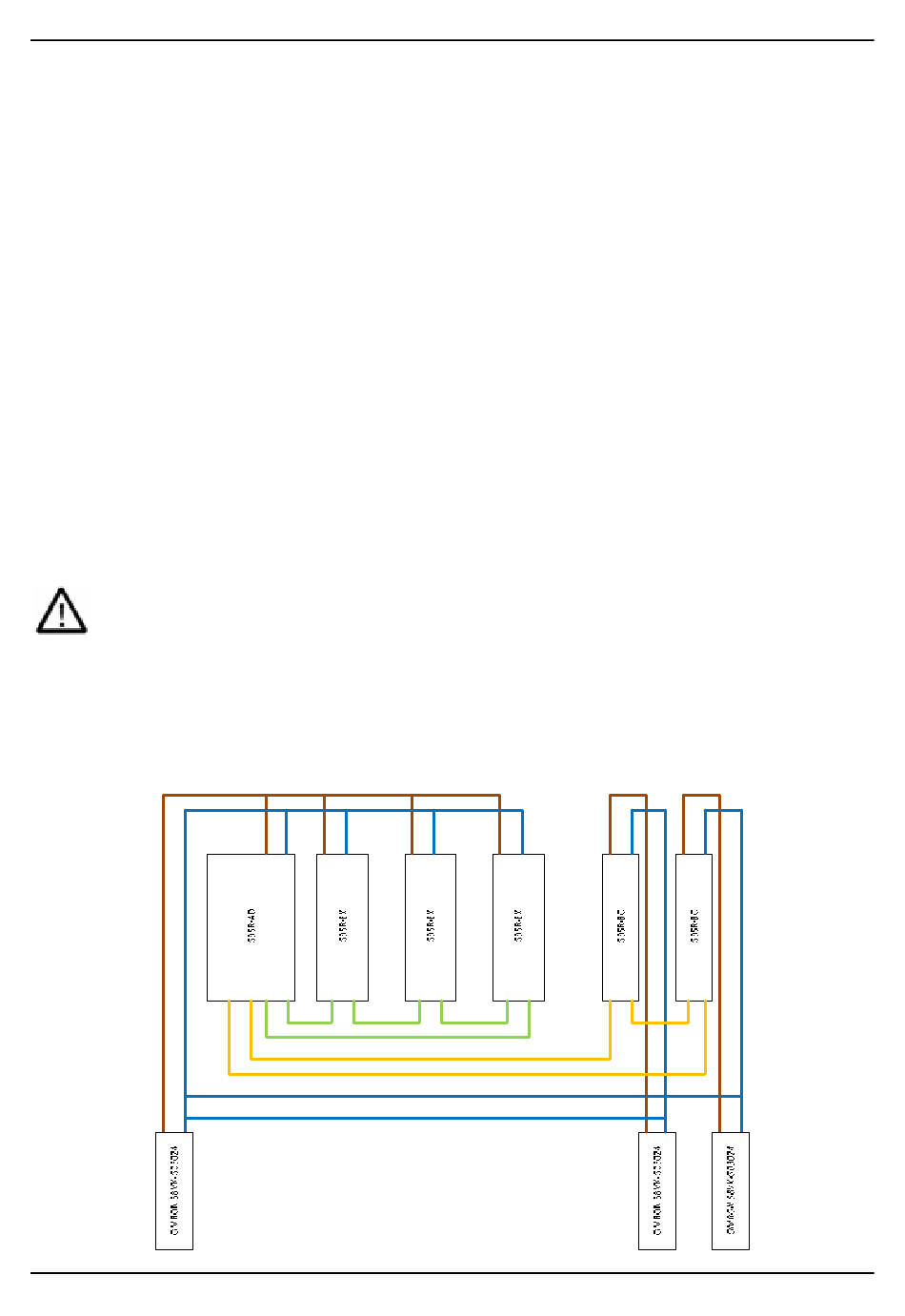

Ci-dessous un exemple de système G9SR avec plusieurs connexions de blocs d'alimentation.
Common 0V
+
-
Page 48 sur 79
Utiliser un seul bloc d'alimentation pour les unités AD et EX.
A1 A2
A1
A2
T43 T44 T42 T41
T42 T41
A1
A2
A1
A2
T42 T41
T42 T41
Max 20 mt.
Max 20 mt.
A1 A2
A1 A2
T32 14
T32 14
+
-
+
-
G9SR
