5.3 Redémarrage automatique
Si le redémarrage automatique est sélectionné, les sorties de sécurité sont activées dès
que les entrées de sécurité sont actives et que la temporisation à la fermerture (ON delay)
a expiré.

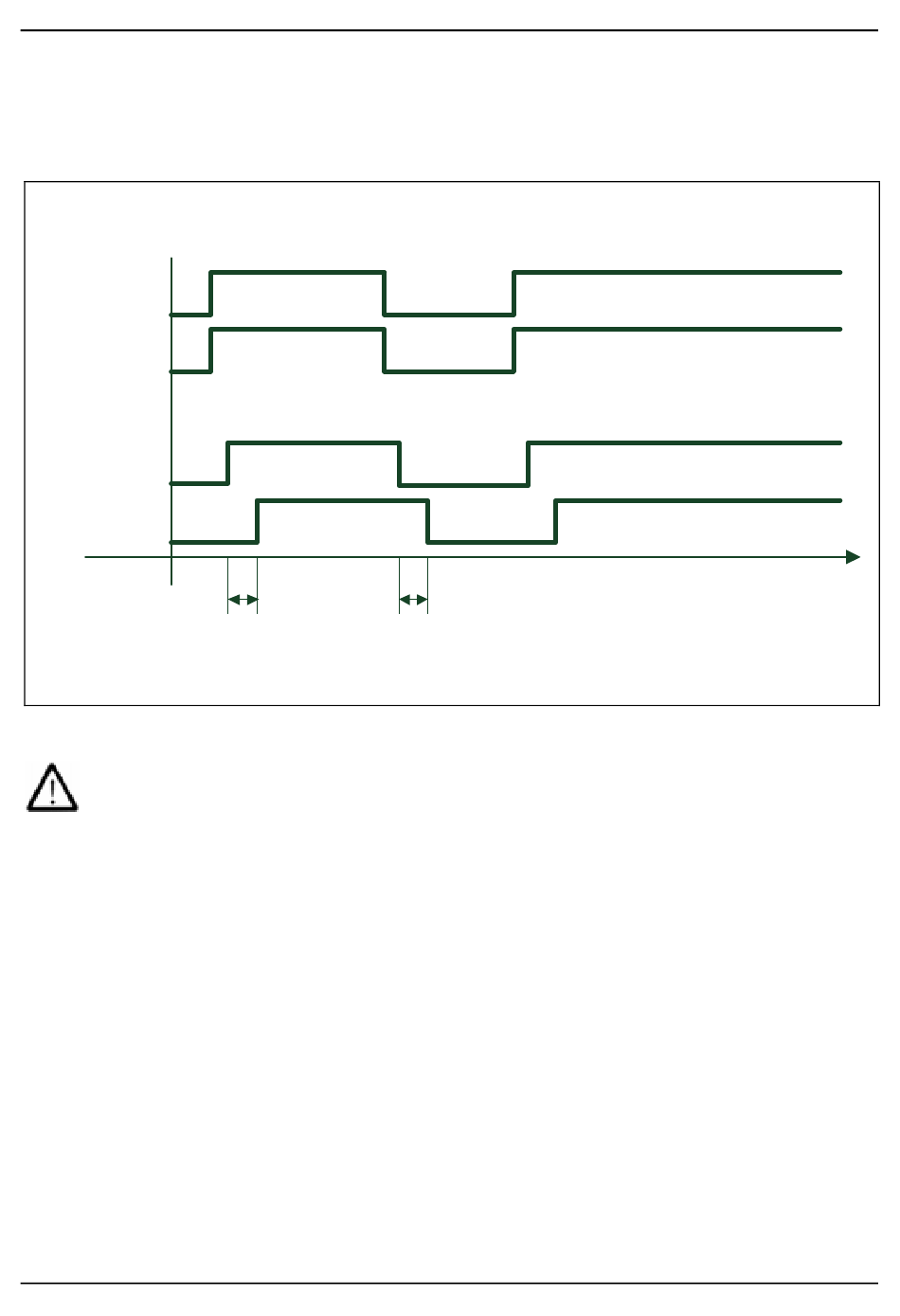

Automatic Restart Diagram
ON
T12
OFF
T22
Restart
Not used
Output
G9SR-BC/AD
Output
G9SR-EX
AVERTISSEMENT ! L'option de redémarrage automatique ne doit être utilisée
5.4 Exemples de câblage pour le redémarrage automatique
Le câblage de la fonction de redémarrage est similaire pour les unités G9SR-BC et
G9SR-AD.
Deux exemples de câblage pour le redémarrage automatique :
tOn
tOn: ON-delay time set on the G9SR-EX
tOff: OFF-delay time set on the G9SR-EX
que s'il est garanti que l'activation des OSSD ne peut pas
créer une situation dangereuse. Ne pas utiliser cette option
dans les autres cas.
tOff
G9SR
t
