Parker EME
3.5.6.

Alimentation secteur Compax3MP (module d'alimentation)

Protection appareil
Attention !
La mise hors/sous tension cyclique peut causer la surcharge de la limitation du
courant d'entrée, ce qui détruira l'appareil.
Attendez au moins 1 minute entre 2 séquences de mise en marche!

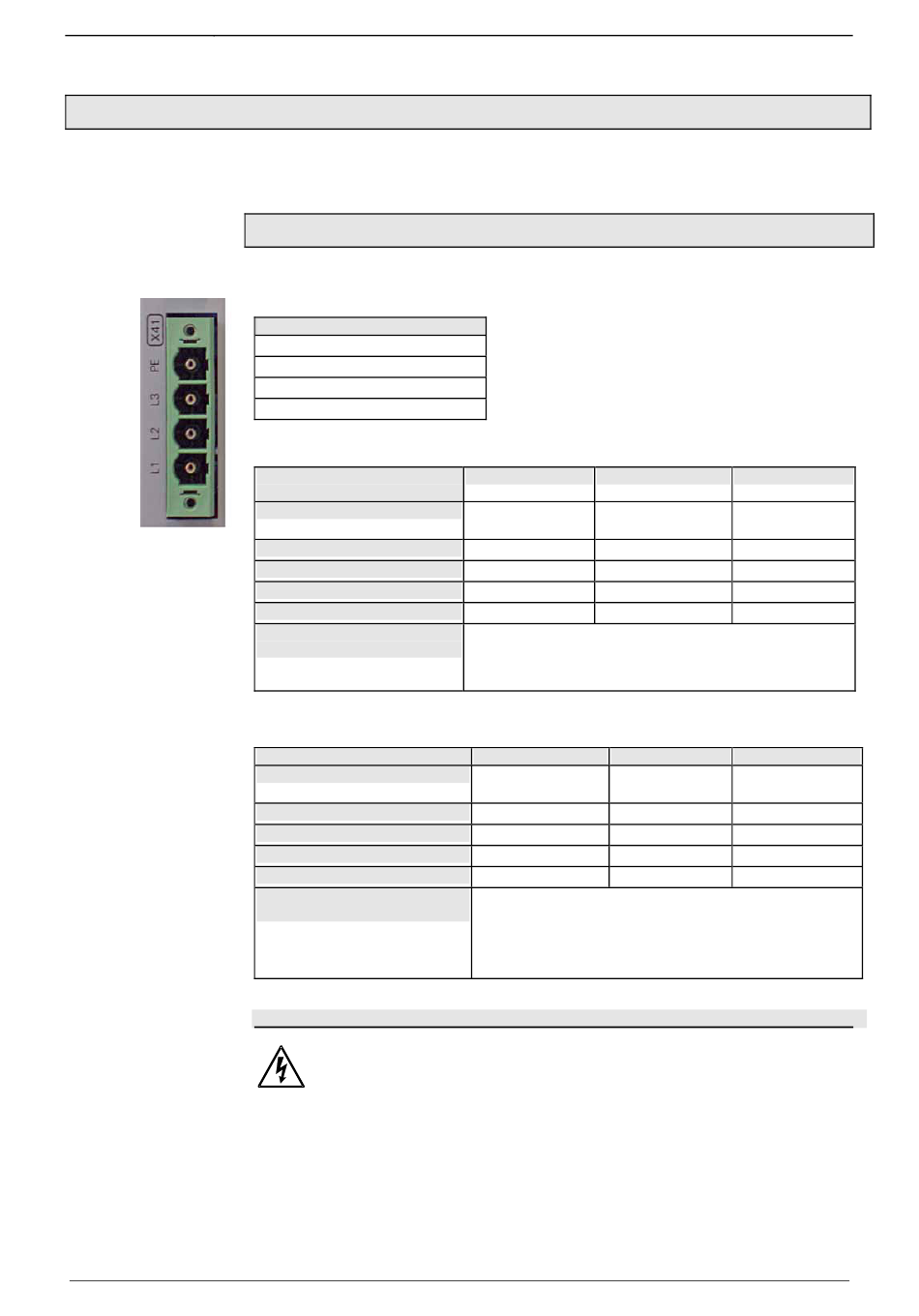

Connecteur X41
Désignation des broches
PE
L3
L2
L1
Raccordement électrique Compax3MP10D6
Type d'appareil Com-
pax3MP10
Tension réseau
Tension nominale
Courant d'entrée
Tension de sortie
Puissance de sortie
Fusible maximal par appareil
(= mesure court-circuit)
Raccordement électrique Compax3MP20D6
Type d'appareil Compax3MP20 230V
Tension réseau
Tension nominale
Courant d'entrée
Tension de sortie
Puissance de sortie
Fusible maximal par appareil
(= mesure court-circuit)
Seulement l'opération triphasée des appareils Compax3MPxxD6 est autorisée!
Mettez les appareils hors tension avant de procéder au câblage !
Des tensions dangereuses subsistent encore pendant 5 minutes
après la coupure de l'alimentation électrique!
193-120100 N15 C3I10T10 Juin 2008
230V 400V
230VAC ±10% 400VAC ±10%
50-60Hz 50-60Hz
3AC 230V 3AC 400V
22Aeff 22Aeff
325VDC ±10% 565VDC ±10%
6kW 10kW
Coupe circuit K 25A selon DIVQ. GuideInfo
Recommandation: (ABB) S203 UP-25K (480VAC)
400V
230VAC ±10% 400VAC ±10%
50-60Hz 50-60Hz
3AC 230V 3AC 400V
44Aeff 44Aeff
325VDC ±10% 565VDC ±10%
12kW 20kW
Coupe circuit K 50A selon DIVQ. GuideInfo
Recommendation: (ABB) S203-U50K (440VAC)
Fusibles 80A / 660VAC par branche d'alimentation selon
guide UL JFHR2
Recommendation: Bussmann 170M
Description d'appareils Compax3
480V
480VAC ±10%
50-60Hz
3AC 480V
18Aeff
680VDC ±10%
10kW
480V
480VAC ±10%
50-60Hz
3AC 480V
35Aeff
680VDC ±10%
20kW
