2. Réglez le niveau avec la commande MAIN
VOLUME.
La commande MAIN VOLUME règle le volume des
sorties stéréo principales et du casque. Elle n'affecte
pas les sorties individuelles, la sortie S/P DIF ni la sor‐
tie USB.
AUDIO OUTPUT (INDIVIDUAL) 1~4
Il y a 4 sorties analogiques supplémentaires pouvant
être utilisées comme sorties mono individuelles, paires
stéréo ou une combinaison des deux. Vous pouvez y
envoyer pratiquement n'importe quelle source:
• Chaque note d'un kit de batterie
• Les sorties des effets d'insertion
• Les programmes individuels d'une combinaison ou
d'un morceau (voire la somme des oscillateurs d'un
programme en mode Program)
• Pistes audio
• Entrées audio
Vous pouvez les utiliser pour isoler ou regrouper des
signaux pour l'enregistrement ou pour des configura‐
tions de scène complexes.
1. Branchez les sorties (INDIVIDUAL) 1~4 aux
entrées de votre amplificateur ou table de mixage.
2. Utilisez les paramètres "Bus Select" pour envoyer
les sons voulus, les pistes audio, les signaux
d'entrée ou les effets aux sorties individuelles, en
mono (1~4) ou en stéréo (1/2 et 3/4).
7. Connexion à un ordinateur
Ordinateur
6. Connexion de dispositif USB
CD-R/RW, disque dur,
disque amovible etc.
Alimentation secteur
Câble d'alimentation (fourni)
A une prise secteur
1. Connexion du câble d'alimentation
3. Connexion des entrées
audio analogiques
USB
Câble USB
Interrupteur d'alimentation
7. Connexion d'appareils MIDI
Si le signal passe par un ou plusieurs effets d'insertion
("IFX"), la sortie est réglée sur le dernier IFX de la chaî‐
ne avec le paramètre "Bus Select" de la page "P8‐5
Insert FX ".
Si un programme, un Timbre ou une piste ne passe par
aucun effet d'insertion, réglez la sortie avec le paramè‐
tre "Bus Select" de la page "P8‐1" ou "8‐2 Routing".
Pour assigner directement des signaux d'entrée aux
sorties, utilisez les paramètres "Bus Select" de la page
"P0– Audio Input (Sampling)".
En mode Global, le paramètre "L/R Bus Indiv. Assign"
de la page "Audio" vous permet d'envoyer la sortie sté‐
réo MAIN L/R vers n'importe quelle paire de sorties
individuelles. Cela permet de créer un système de
retour pour la scène ou le studio.
Remarque: La commande MAIN VOLUME n'influence
pas le niveau des sorties individuelles.
Casque
1. Si vous utilisez un casque, branchez‐le à la prise
casque du KRONOS.
2. Utilisez le curseur VOLUME pour régler le
volume du casque. La prise casque du KRONOS
produit le même signal que les prises (MAIN) L/
MONO et R.
Astuce: Pour écouter les signaux des sorties individuel‐
les, utilisez une table de mixage externe.

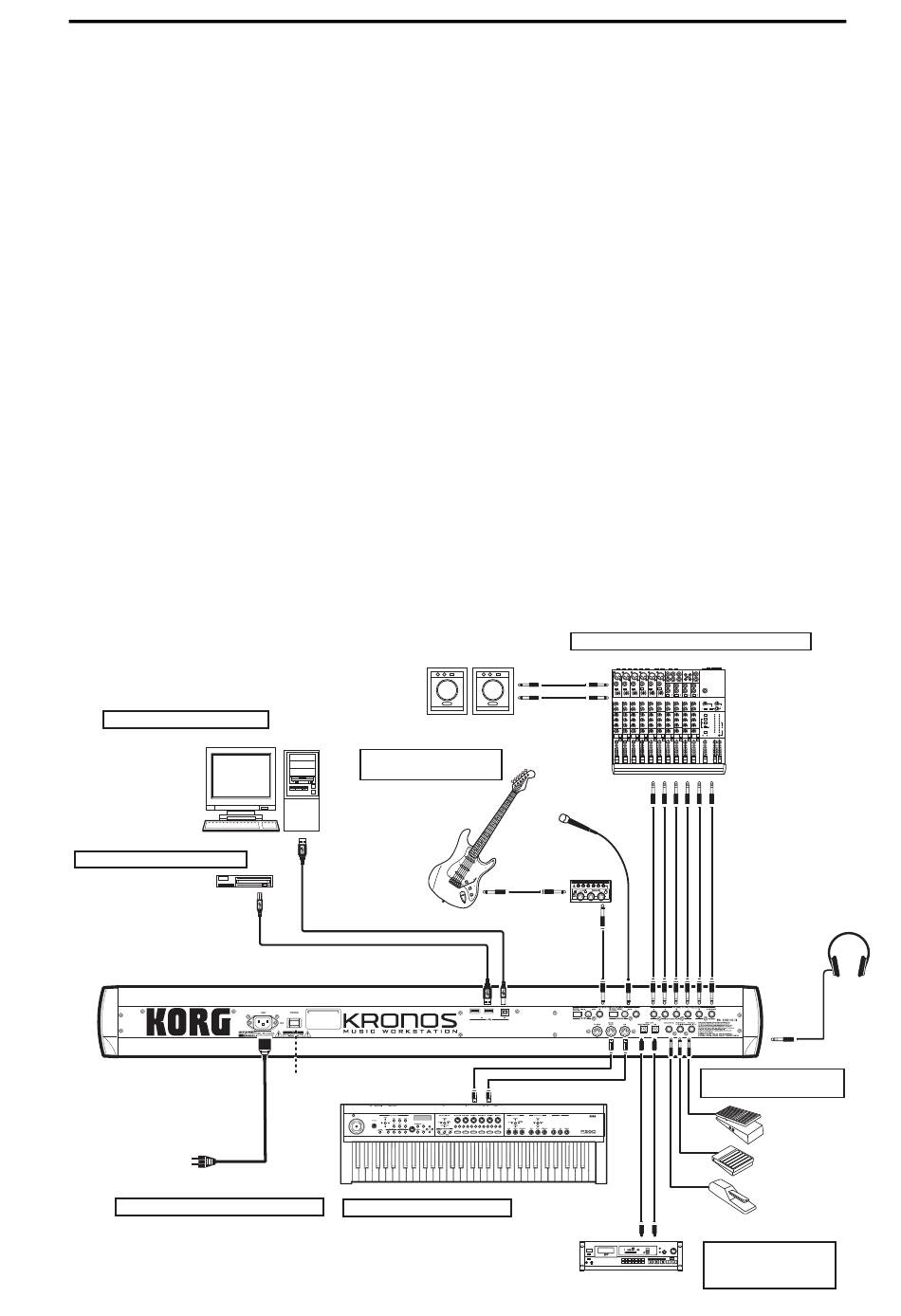

2. Connexion des sorties audio analogiques
