Vue arrière

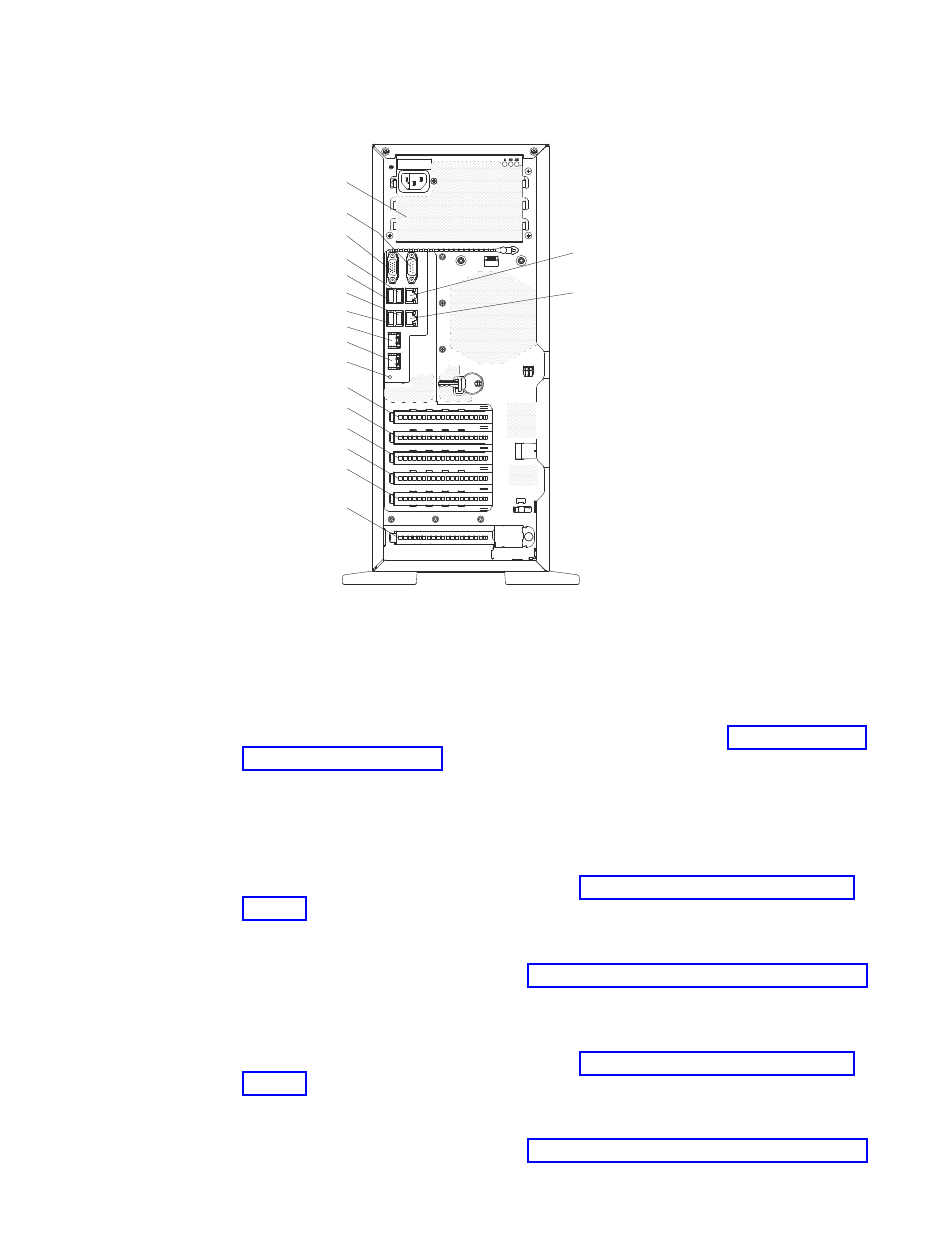

La figure suivante présente les connecteurs situés à l'arrière du serveur.
Connecteur en série
Emplacement PCI 1
Emplacement PCI 2
Emplacement PCI 3
Emplacement PCI 4
Emplacement PCI 5
Emplacement PCI 6
v Bouton NMI : Appuyez sur ce bouton pour forcer une interruption non
v Emplacement PCIe 1 : Insérez un adaptateur PCI Express demi-longueur, pleine
v Emplacement PCIe 2 : Insérez un adaptateur PCI Express pleine longueur,
v Emplacement PCIe 3 : Insérez un adaptateur PCI Express demi-longueur, pleine
v Emplacement PCIe 4 : Insérez un adaptateur PCI Express pleine longueur,
v Emplacement PCIe 5 : Insérez un adaptateur PCI Express demi-longueur, pleine
22
System x3300 M4 Type 7382 - Guide d'installation et de maintenance
Bloc d'alimentation
Vid o é
USB 3
USB 4
USB 5
USB 6
Ethernet 3 (FoD)
Ethernet 4 (FoD)
Bouton NMI
masquable du microprocesseur. Il permet de générer un écran bleu sur le
serveur et de vider la mémoire. (N'utilisez ce bouton que lorsque le service de
maintenance IBM vous le demande.) Vous devrez peut-être utiliser la pointe
d'un crayon ou un trombone pour appuyer sur le bouton.
hauteur, ou un interposeur PCI-X dans cet emplacement. Voir «Installation d'un
adaptateur», à la page 71 pour connaître les adaptateurs pris en charge pour ces
cartes mezzanines.
Remarque : Cet emplacement fonctionne uniquement lorsque le microprocesseur
2 est installé.
pleine hauteur dans cet emplacement. Voir «Installation d'un adaptateur», à la
page 71 pour plus d'informations sur les adaptateurs pris en charge par cette
carte mezzanine.
hauteur dans cet emplacement. Voir «Installation d'un adaptateur», à la page 71
pour plus d'informations sur les adaptateurs pris en charge par cette carte
mezzanine.
pleine hauteur dans cet emplacement. Voir «Installation d'un adaptateur», à la
page 71 pour plus d'informations sur les adaptateurs pris en charge par cette
carte mezzanine.
hauteur dans cet emplacement. Voir «Installation d'un adaptateur», à la page 71
pour plus d'informations sur les adaptateurs pris en charge par cette carte
mezzanine.
Ethernet 1
Ethernet 2
( gestion des systèmes )
