Vue arrière

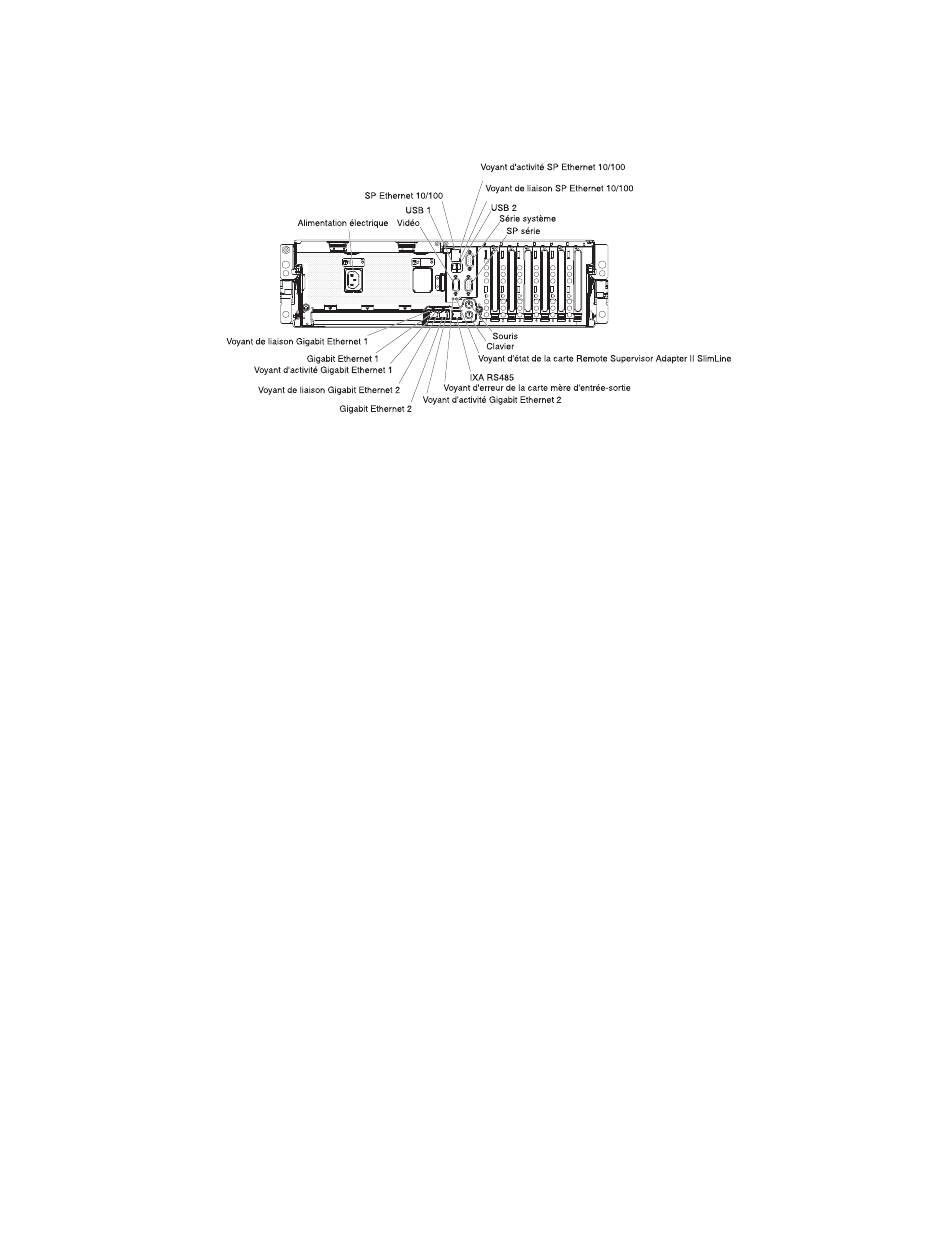

La figure suivante présente les connecteurs et les voyants situés à l'arrière du
serveur.
Connecteur du bloc d'alimentation : Ce connecteur permet de relier le cordon
d'alimentation.
Connecteur vidéo : Ce connecteur permet de connecter un moniteur.
Connecteur USB 1 : Ce connecteur permet de relier un périphérique USB.
Connecteur SP Ethernet 10/100 : Ce connecteur permet de connecter le
processeur de maintenance à un réseau.
Voyant d'activité SP Ethernet 10/100 : Ce voyant figure sur le connecteur SP
Ethernet 10/100. Il s'allume en cas d'activité entre le serveur et le réseau.
Voyant de liaison SP Ethernet 10/100 : Ce voyant figure sur le connecteur SP
Ethernet 10/100. Ce voyant est allumé lorsqu'une connexion est active sur le port
Ethernet.
Connecteur USB 2 : Ce connecteur permet de relier une unité USB.
Connecteur série système : Ce connecteur permet de relier un périphérique série
à 9 broches.
Connecteur SP série : Ce connecteur permet de relier un périphérique série à
9 broches.
Connecteur de souris : Ce connecteur permet de relier une souris ou un autre
périphérique.
Connecteur de clavier : Ce connecteur permet de relier un clavier.
Voyant d'état de la carte Remote Supervisor Adapter II SlimLine : Ce voyant
clignote lorsque la carte Remote Supervisor Adapter II SlimLine est utilisée. Il
devient fixe si un incident a été détecté sur la carte Remote Supervisor Adapter II
SlimLine.
