v Soyez encore plus prudent par temps froid, car le chauffage réduit le taux
d'humidité et accroît l'accumulation d'électricité statique.
Retour d'un périphérique ou d'un composant
Si vous devez renvoyer un périphérique ou un composant, suivez les instructions
et utilisez les matériaux que vous avez reçus pour l'emballer.
Routage interne des câbles et connecteurs
Cette section fournit des informations sur le routage interne des câbles et les
connecteurs.
Les unités connectées aux unités SATA, les unités SATA remplaçables à chaud, les
unités SAS remplaçables à chaud et les unités de DVD sont reliées au bloc
d'alimentation et à la carte mère par des câbles.
Avant de connecter les cordons d'interface et cordons d'alimentation aux unités
internes, prenez connaissance des remarques suivantes :
v Les unités préinstallées dans le serveur sont équipées de cordons d'alimentation
et de cordons d'interface. Si vous remplacez l'une de ces unités, rappelez-vous
quel câble était branché sur quelle unité.
v Placez le câble en veillant à ce qu'il ne gêne pas la ventilation à l'arrière des
unités ou au-dessus du microprocesseur ou des barrettes DIMM.
Connexion du cordon d'alimentation
Cette section fournit des informations sur la connexion du câble d'alimentation.

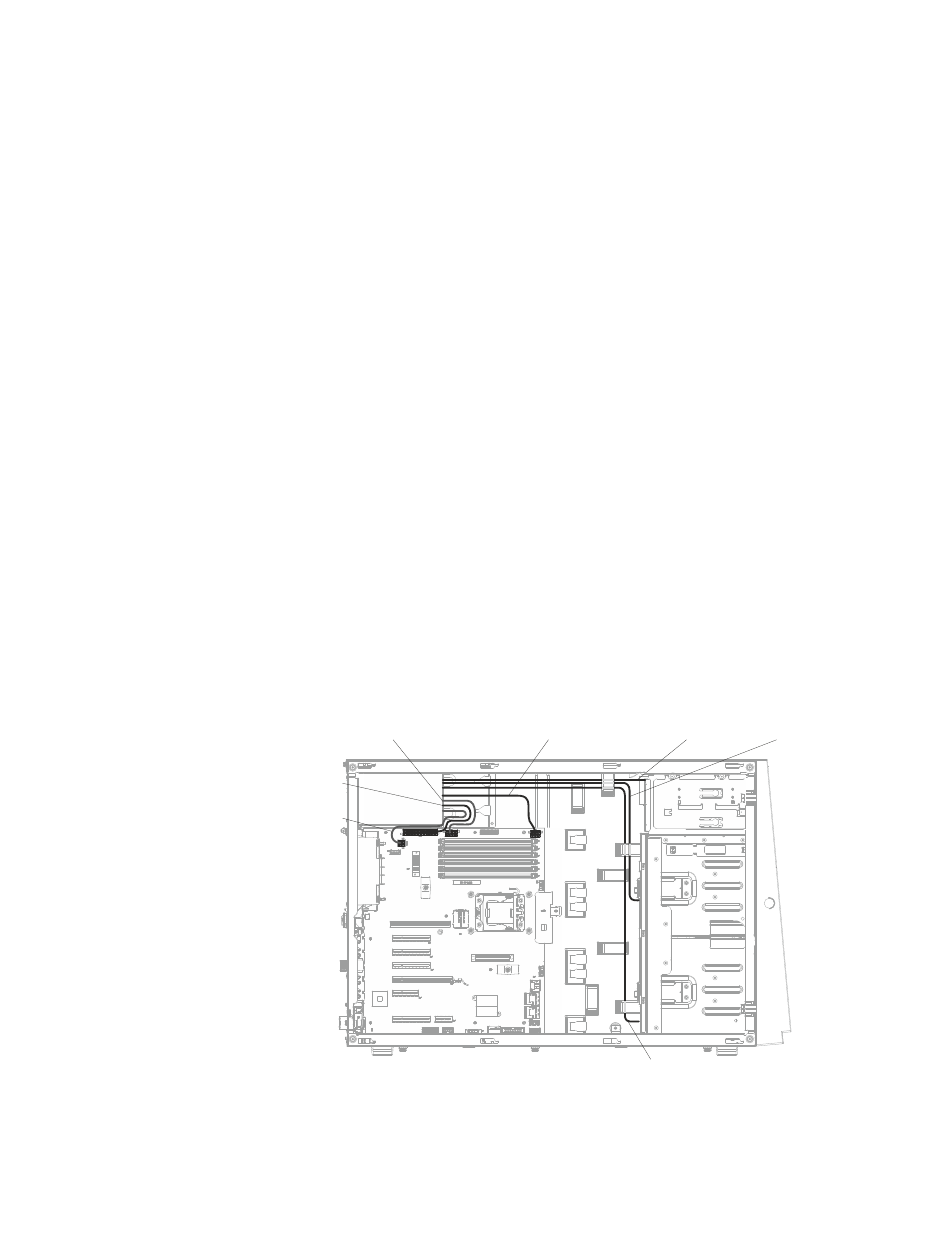

La figure suivante présente le passage du cordon d'alimentation du bloc
d'alimentation fixe.
Cordon d'alimentation
CPU2_DDR2 (P4)
Cordon d'alimentation
ATX (P1)
Cordon d'alimentation
DDR1 (P3)
La figure suivante présente le passage du cordon d'alimentation du bloc
d'alimentation remplaçable à chaud.
Cordon d'alimentation
de l'unité de bande/DVD
Cordon d'alimentation
(4 broches*2, connecteur
du microprocesseur 1 (P2)
d'alimentation SATA*2)
Cordon d'alimentation du
fond de panier (16 broches)
Chapitre 6. Retrait et remplacement de composants
Cordon d'alimentation du
fond de panier (14 broches)
203
