6. Pour plus d'informations sur le câblage, la position des cavaliers et des
commutateurs, consultez la documentation fournie avec l'adaptateur. Il peut
s'avérer plus facile d'installer les câbles avant l'adaptateur.
7. Retirez l'adaptateur (voir «Retrait d'un adaptateur», à la page 253).
8. Retirez le module de mémoire du connecteur de l'adaptateur ServeRAID en le
soulevant.

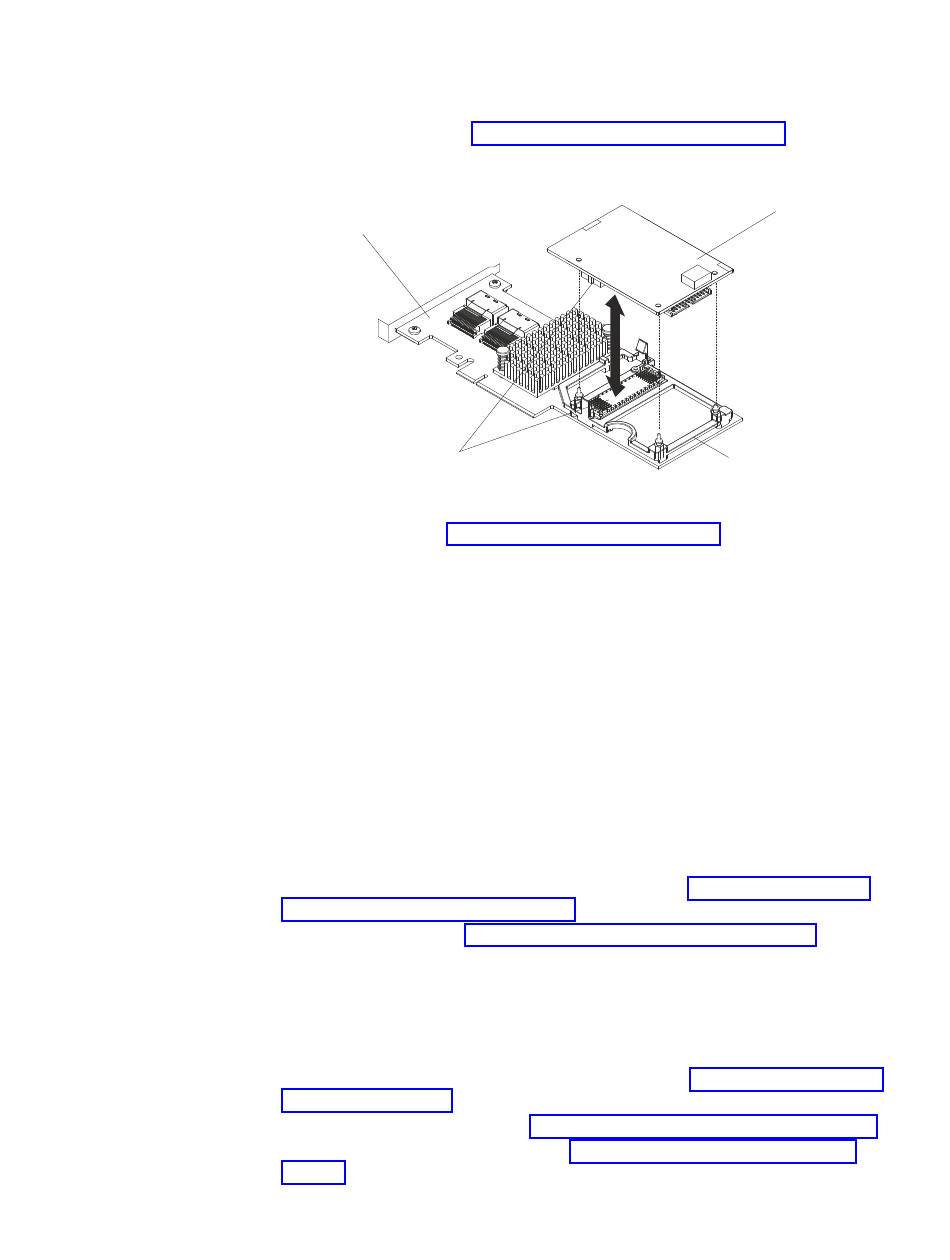

Adaptateur ServeRAID M5110
Connecteurs
carte à carte
Si vous avez d'autres périphériques à installer ou à retirer, faites-le maintenant.
Sinon, passez à la section «Fin de l'installation», à la page 98.
Si vous devez renvoyer le module de mémoire d'adaptateur ServeRAID, suivez les
instructions d'emballage et utilisez les matériaux que vous avez reçus pour
l'emballer.
Remarque : Si vous retirez l'adaptateur ServeRAID, la technologie RAID logicielle
ne sera pas prise en charge. Ce système ne prend pas en charge la rétromigration
de la fonction RAID logicielle à partir de la configuration RAID matérielle.
Remplacement d'un module de mémoire d'adaptateur ServeRAID
en option
Les informations suivantes indiquent comment remplacer un module de mémoire
d'adaptateur ServeRAID en option.
Pour remplacer un module de mémoire d'adaptateur ServeRAID en option,
procédez comme suit :
1. Lisez les consignes de sécurité qui commencent par «Sécurité», à la page ix et
«Conseils d'installation», à la page 40.
2. Mettez le serveur (voir «Mise hors tension du serveur», à la page 28) et tous
les périphériques reliés hors tension.
3. Débranchez tous les câbles externes et cordons d'alimentation.
4. Couchez délicatement le serveur sur le côté de sorte qu'il repose bien à plat
(carter vers le haut).
Avertissement : Veillez à ne pas laisser tomber le serveur.
5. Déverrouillez et retirez le carter latéral gauche (voir «Retrait du carter latéral
gauche», à la page 44).
6. Retirez la grille d'aération (voir «Retrait de la grille d'aération», à la page 46).
7. Retirez le boîtier de ventilation (voir «Retrait du bloc de ventilation», à la
page 47).
Chapitre 6. Retrait et remplacement de composants
Module de mémoire
ServeRAID-M5110
Support de fixation
267
