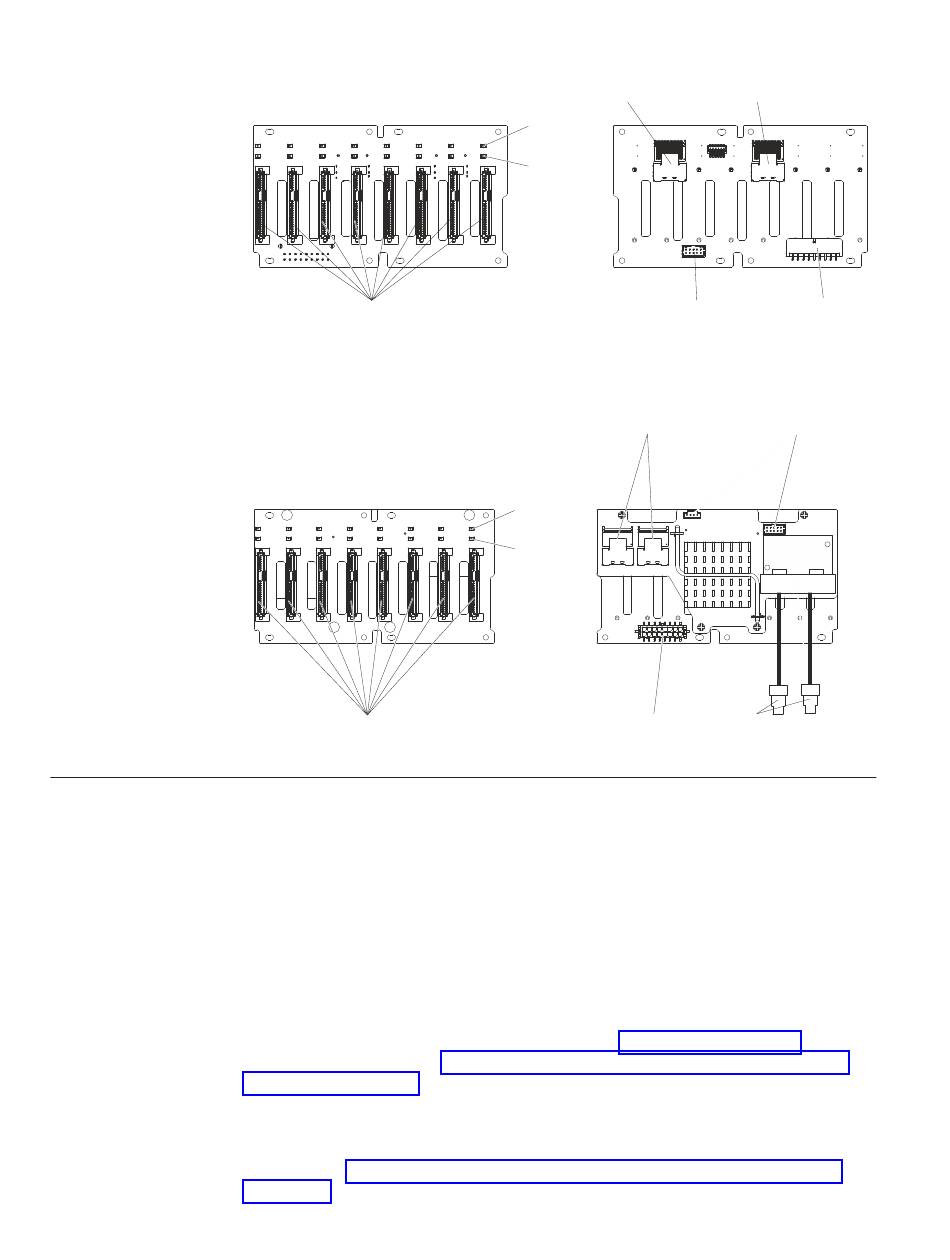

4. Connecteurs du fond de panier d'unités de disque dur 2,5 pouces avec
Conseils d'installation
Ces instructions vous permettent d'installer System x3300 M4 Type 7382.
Avertissement : L'électricité statique libérée sur les composants internes du
serveur lorsque le serveur est sous tension peut provoquer l'arrêt du système et la
perte de données. Pour éviter ce problème, utilisez toujours un bracelet antistatique
à décharge électrostatique ou un autre système de mise à la terre lorsque vous
installez ou désinstallez des unités remplaçables à chaud.
Avant d'installer les périphériques en option, prenez connaissance des informations
suivantes :
v Lisez les consignes de sécurité commençant par «Sécurité», à la page ix et les
v Assurez-vous que les nouveaux périphériques que vous installez sont pris en
40
System x3300 M4 Type 7382 - Guide d'installation et de maintenance
Connecteurs d'unité
de disque dur
extension :
Connecteurs d'unité
de disque dur
instructions de la section «Manipulation des dispositifs sensibles à l'électricité
statique», à la page 43. Ces informations vous aideront à manipuler les options
en toute sécurité.
charge. Pour obtenir une liste des périphériques en option pris en charge par le
serveur, voir http://www.ibm.com/systems/info/x86servers/serverproven/
compat/us.
Connecteur mini-SAS
J1 (port 1)
Voyant d'activité
(vert)
Voyant d'état
(jaune)
Connecteur
Smbus
Connecteurs mini-SAS
(adaptateur ServeRAID)
Voyant d'activité
(vert)
Voyant d'état
1
0
(jaune)
Connecteur
d'alimentation
Connecteur mini-SAS
J2 (port 0)
Connecteur
d'alimentation
Connecteur Smbus
Connecteur d'interface
(configuration de fond de panier)
