Voyants de la carte mère
Cette section fournit des informations sur les voyants de la carte mère.
Les voyants d'erreur peuvent s'allumer après le retrait de l'alimentation en courant
alternatif du plateau de carte mère pour vous aider à isoler l'erreur. Une fois que
l'alimentation en courant alternatif a été retirée du plateau de carte mère, les
voyants restent alimentés pendant 90 secondes. Pour allumer les voyants d'erreur
sur la carte mère, maintenez le bouton Lightpath Diagnostics enfoncé. Les voyants
d'erreur qui étaient allumés pendant que le plateau de carte mère fonctionnait
s'allument de nouveau et restent allumés tant que le bouton est enfoncé. La figure
suivante présente les voyants et les boutons de commande de la carte mère.

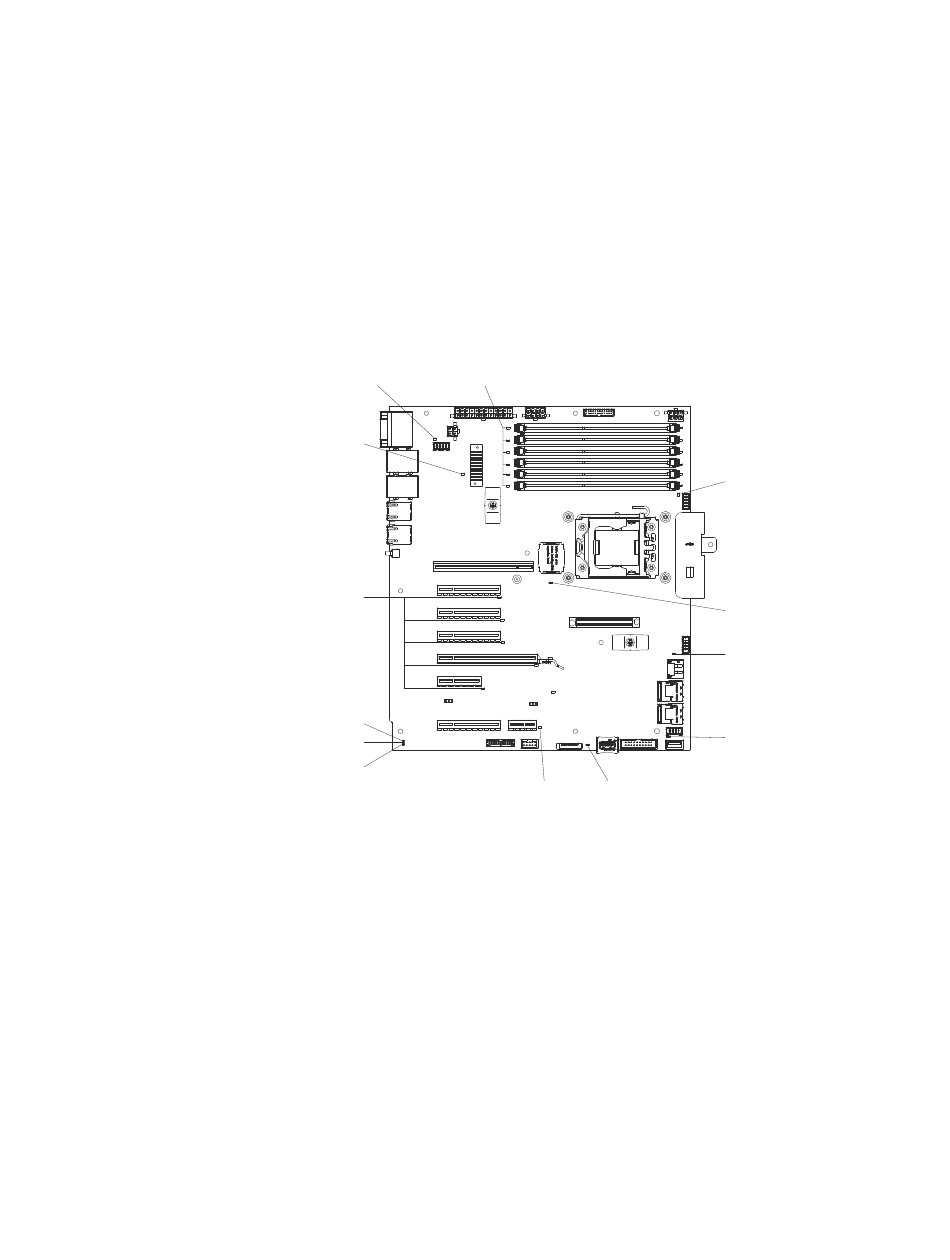

La figure suivante présente les voyants (DEL) de la carte mère.
Voyant alimentation RTMM
La figure suivante présente les voyants de la carte d'extension du microprocesseur
2.
38
System x3300 M4 Type 7382 - Guide d'installation et de maintenance
Voyant d'erreur
du ventilateur 4
Voyant de la carte mère
Voyant d'erreur des
emplacements PCI 1-5
Voyant de présence iMM
Voyant de présence
du module RTMM
Voyant DIMM
Voyant d'erreur de la pile
Voyant d'erreur de
l'emplacement PCI 6
Voyant d'erreur du ventilateur
Voyant d'erreur du
Microprocesseur 1
Voyant d'erreur
du ventilateur 2
Voyant d'erreur
du ventilateur 3
